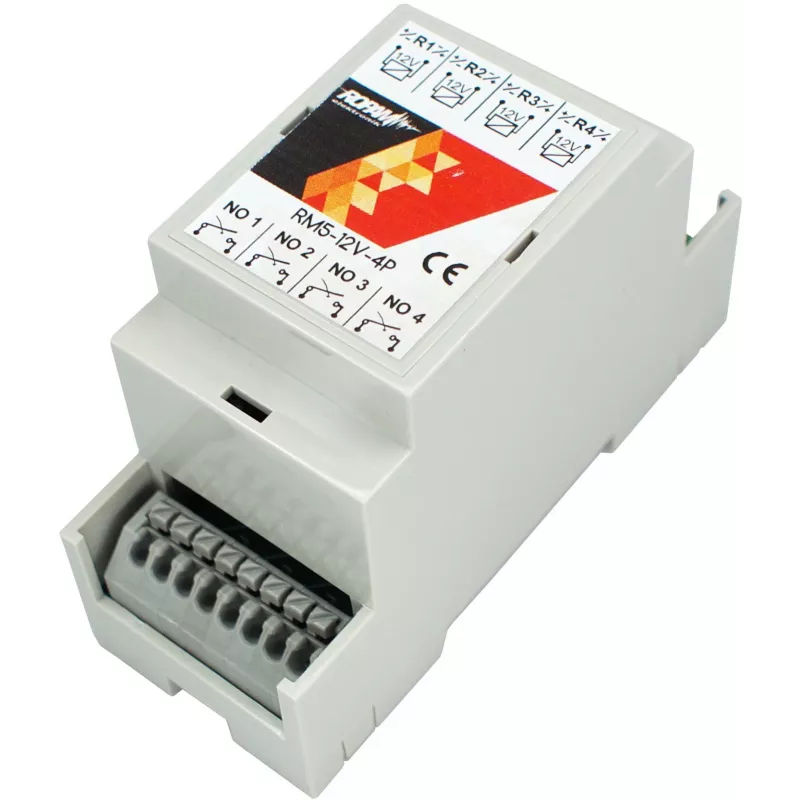

ROPAM RM5-12V-4P 4-kanałowy moduł przekaźnika SPDT 12V DC z diodami LED

ROPAM RM5-12V-4P to wysokiej jakości 4-kanałowy moduł przekaźnika zaprojektowany do niezawodnego przełączania w zastosowaniach przemysłowych i automatyki. Każdy przekaźnik ma styki SPDT (Single Pole Double Throw), zdolne do przełączania obciążenia rezystancyjnego do 5A przy 250V AC lub 30V DC. Moduł działa przy napięciu cewki 12V DC i zawiera cztery diody LED do łatwego monitorowania stanu. Dzięki zaciskom śrubowym oraz opcjom montażu na szynie DIN lub na śruby, oferuje elastyczną instalację. Wytrzymała obudowa ABS zapewnia trwałość, a styki AgSnO2 gwarantują doskonałą wydajność i długą żywotność elektryczną.

Zalety

Kompaktowa konstrukcja 4-kanałowa oszczędza miejsce w szafach sterowniczych. Diody LED zapewniają natychmiastową informację wizualną o stanie przekaźnika. Wysoka wytrzymałość dielektryczna (4000V AC cewka-styk) zapewnia bezpieczeństwo i niezawodność. Nadaje się do szerokiego zakresu temperatur pracy (-25°C do +55°C).

Zastosowania

• Systemy automatyki przemysłowej i sterowania
• Rozszerzenie wyjść PLC
• Przełączanie i izolacja sygnałów
• Projekty automatyki domowej

Kluczowe specyfikacje

• Liczba kanałów: 4
• Typ przekaźnika: SPDT
• Napięcie cewki: 12V DC
• Maksymalny prąd przełączania: 5A (obciążenie rezystancyjne)
• Maksymalne napięcie przełączania: 250V AC / 30V DC
• Maksymalna moc przełączania: 1250VA AC / 150W DC
• Materiał styków: AgSnO2
• Montaż: szyna DIN / na śruby
• Zaciski: śrubowe
• Wskaźniki LED: 4x (jeden na przekaźnik)
• Temperatura pracy: -25°C do +55°C
• Pobór mocy cewki: ~0,45W na przekaźnik
• Rezystancja izolacji: >100 MΩ przy 500V DC
• Wytrzymałość dielektryczna (cewka-styk): 4000V AC (1 min)
• Wytrzymałość dielektryczna (styki otwarte): 1000V AC (1 min)
• Żywotność elektryczna: 100 000 operacji (przy obciążeniu znamionowym)
• Żywotność mechaniczna: 10 000 000 operacji
• Materiał obudowy: tworzywo ABS

Zalecenia

Aby uzyskać optymalną wydajność, należy zapewnić stabilne napięcie cewki 12V DC. Stosować odpowiednie przekroje przewodów do zacisków śrubowych. Moduł ten idealnie nadaje się do przełączania obciążeń niskiego napięcia AC lub DC; w przypadku obciążeń indukcyjnych zaleca się dodanie obwodów tłumiących.
