Router przewodowy MikroTik RB5009UPr+S+OUT

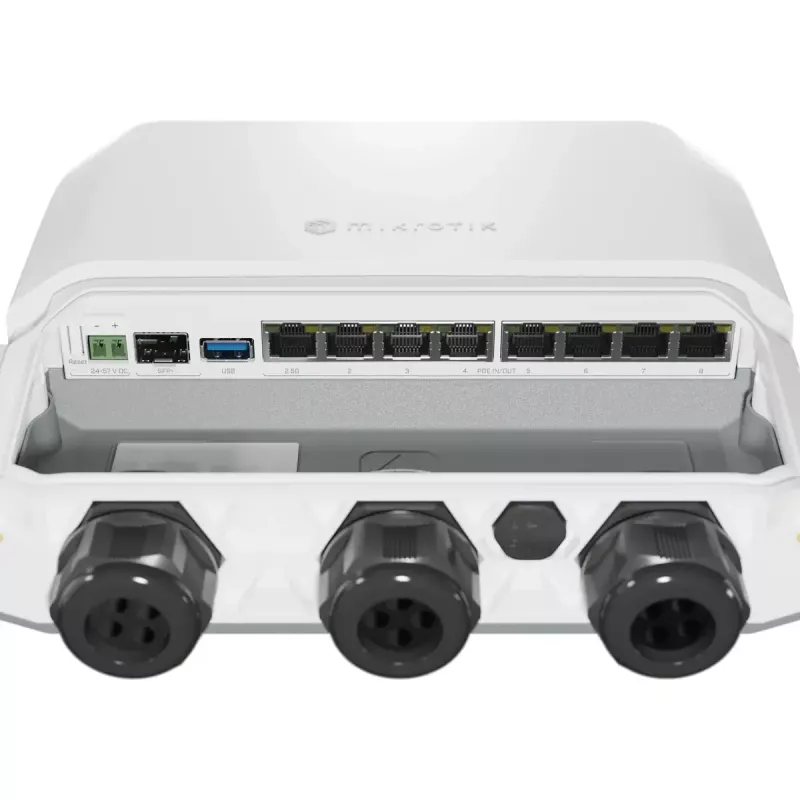

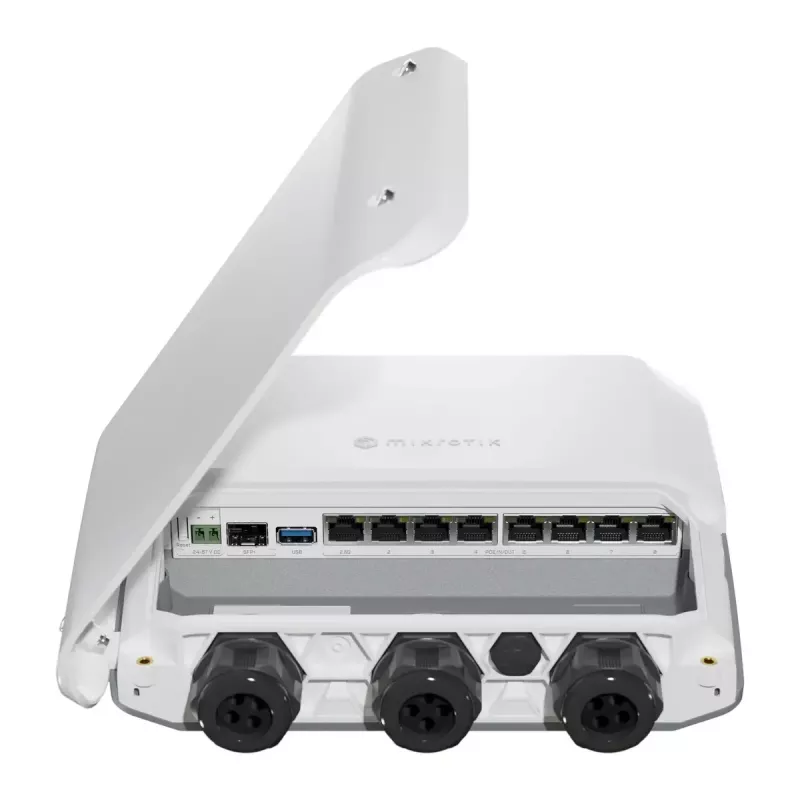

MikroTik RB5009UPr+S+OUT to gotowy do pracy na zewnątrz router przewodowy w wodoodpornej obudowie o stopniu ochrony IP66, zaprojektowany z myślą o niezawodnych instalacjach sieciowych na wieżach i na zewnątrz. Łączy procesor Marvell 88F7040 taktowany zegarem 1400 MHz z wieloma interfejsami przewodowymi: 7 portami Gigabit Ethernet, jednym portem 2,5 Gigabit Ethernet, gniazdem 10G SFP+ i pełnowymiarowym portem USB3. Urządzenie działa pod kontrolą RouterOS v7 i jest przeznaczone do wymagających zadań sieciowych, zachowując przy tym kompaktową i opłacalną formę.

Zalety

Urządzenie zapewnia niezawodną ochronę środowiskową (IP66) do użytku na zewnątrz oraz rozbudowaną redundancję zasilania z dziewięcioma możliwymi źródłami zasilania. Obsługuje szeroki zakres napięć wejściowych (24–57 V) we wszystkich opcjach zasilania, PoE-in i PoE-out na ośmiu portach Ethernet oraz przednie 2-pinowe złącze zasilania. Każdy port PoE-out może dostarczyć do 25 W, przy łącznym limicie 130 W. Router oferuje wysoką wydajność przetwarzania odpowiednią do zaawansowanych funkcji sieciowych, zachowując zgodność ze standardowym PoE (802.3af/at).

Zastosowanie

• Instalacje sieciowe na zewnętrznych wieżach i masztach
• Dostawcy usług internetowych i operatorzy sieci wymagający wysokiej niezawodności i redundancji
• Zadania routingu brzegowego, takie jak terminacja PPPoE i DHCP dla klientów
• Scenariusze operatorskie i korporacyjne wykorzystujące MPLS, VPLS lub VXLAN
• Wdrożenia wymagające zarówno interfejsów danych (1G/2,5G/SFP+), jak i dystrybucji zasilania PoE

Specyfikacja techniczna

• Model: MikroTik RB5009UPr+S+OUT (MPN: RB5009UPr+S+OUT, EAN: 4752224008459)
• CPU: Marvell 88F7040, 1400 MHz
• Ethernet: 7× Gigabit Ethernet, 1× 2,5 Gigabit Ethernet
• SFP+: 1× gniazdo 10G SFP+
• USB: 1× pełnowymiarowy port USB3
• Zasilanie: PoE-in i PoE-out na ośmiu portach, przednie 2-pinowe złącze, do 9 możliwych źródeł zasilania
• Zakres napięcia PoE: 24–57 V (nie mieszać napięć)
• PoE-out na port: do 25 W; łączny limit PoE-out: 130 W
• Pobór mocy: urządzenie wymaga do 21 W na własne działanie; przy planowaniu budżetu PoE należy uwzględnić typowe parametry energetyczne systemu

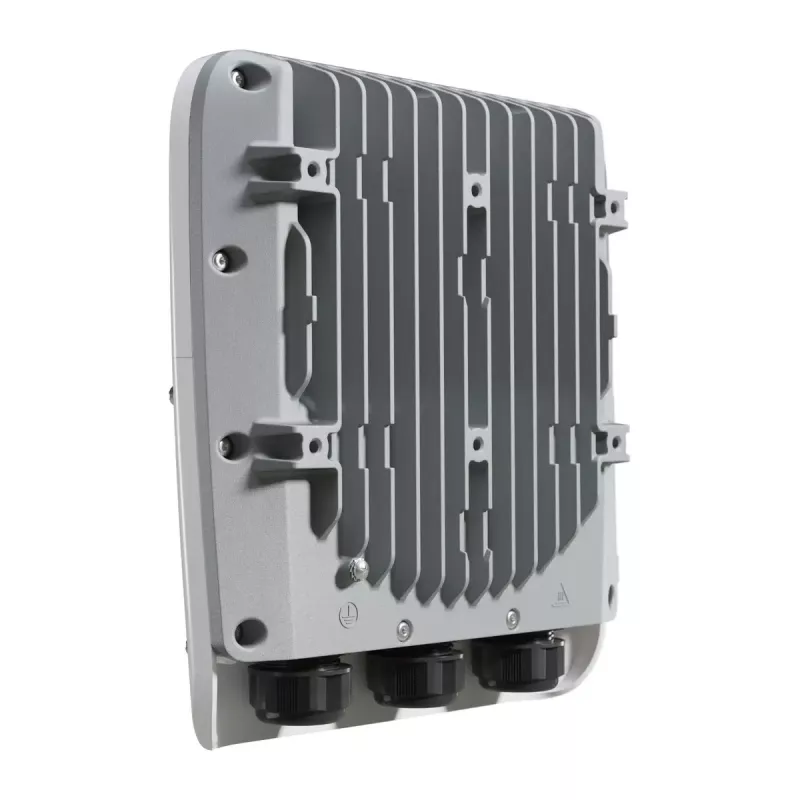

• Stopień ochrony: IP66 (wodoodporna obudowa)
• Standardy: zgodność z IEEE 802.3af / IEEE 802.3at dla PoE
• Kolor: Biały

Instrukcja użytkowania

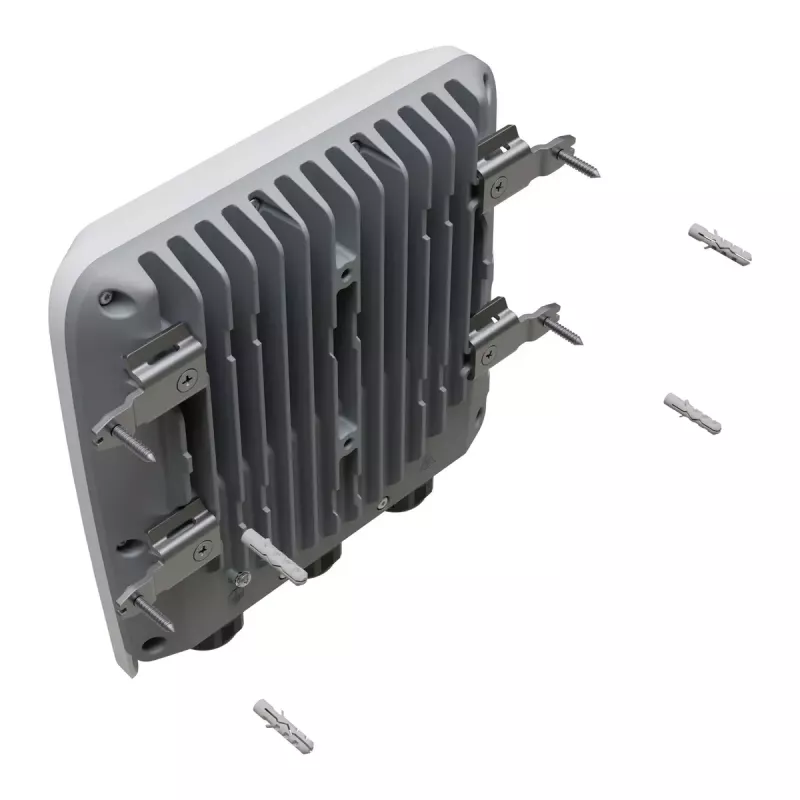

Zamontuj RB5009UPr+S+OUT w odpowiednim miejscu na zewnątrz, zapewniając stabilne mocowanie mechaniczne i prawidłowe uszczelnienie przepustów kablowych, aby zachować ochronę IP66. Podłącz urządzenia dostępowe i łącza uplink do portów Ethernet, a w razie potrzeby wsuń moduły SFP+ do gniazda 10G. Zapewnij zasilanie z dowolnego obsługiwanego źródła: przedniego 2-pinowego złącza, PoE-in na portach Ethernet lub kombinacji wejść. Skonfiguruj RouterOS v7 za pomocą Winbox, WebFig lub CLI, aby skonfigurować routing, terminację PPPoE, DHCP, reguły zapory sieciowej oraz wszelkie potrzebne w sieci usługi MPLS/VPLS lub VXLAN. Podczas zasilania innych urządzeń PoE z portów PoE-out routera upewnij się, że przestrzegany jest całkowity budżet PoE i limity mocy na port, a w razie potrzeby dostarcz dodatkowe zasilanie przez złącze 2-pinowe, aby umożliwić działanie PoE-out.

Zalecenia

Nie mieszaj jednocześnie różnych napięć wejściowych; w razie potrzeby ustaw w konfiguracji maksymalne dostępne limity mocy, aby zapobiec przekroczeniu łącznego limitu 130 W dla PoE-out. Aby zapewnić niezawodną pracę na zewnątrz, przestrzegaj lokalnych praktyk uziemiania i ochrony odgromowej oraz sprawdź, czy podłączone transceivery SFP+ i urządzenia zasilane przez PoE są zgodne z zachowaniem PoE-out o pojedynczym napięciu routera.
