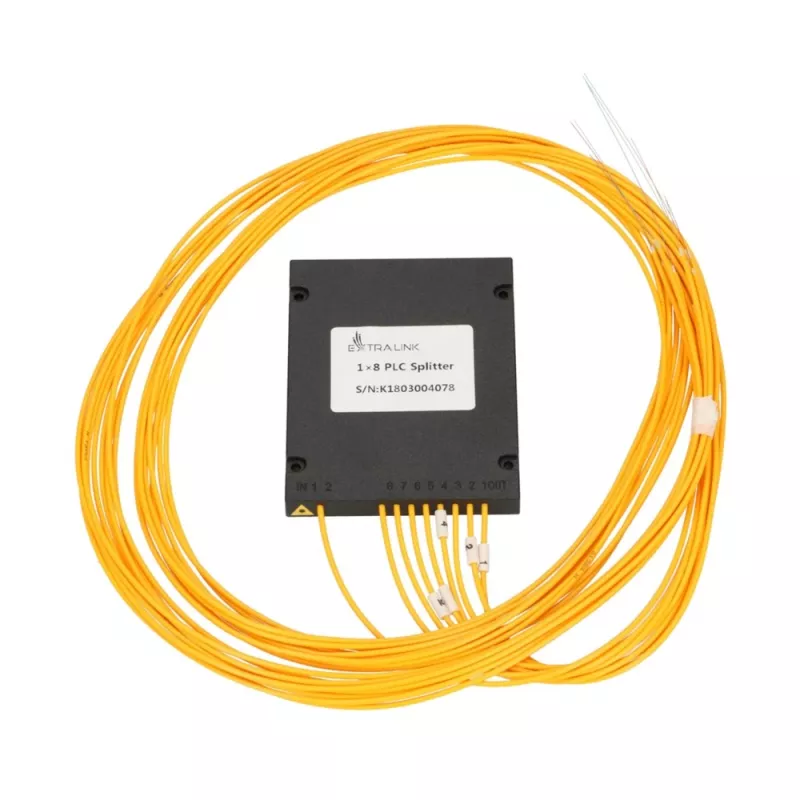

Rozdzielacz światłowodowy PLC 1:8 Extralink SC/APC 2.0mm 1.5m G657A moduł ABS (bez złączy)

Rozdzielacz światłowodowy PLC Extralink 1:8 to kompaktowe urządzenie pasywne do rozdzielania pojedynczego sygnału optycznego na osiem wyjść. Wykonany jako moduł ABS z włóknem jednomodowym zgodnym z G.657.A1, wykorzystuje geometrię portów SC/APC oraz średnicę kabla 2,0 mm. Urządzenie jest dostarczane bez złączy, co umożliwia bezpośrednią integrację z przełącznicami światłowodowymi, panelami krosowymi, złączami spawów lub niestandardowymi zespołami okablowania; całkowita długość kabla wynosi 1,5 m, zapewniając wystarczający zasięg w typowych instalacjach szafowych lub obudowach.

Zalety

Rozdzielacz PLC Extralink 1:8 oferuje równomierny rozkład mocy na ośmiu wyjściach ze stabilną wydajnością widmową typową dla technologii planarnego obwodu światłowodowego. Konstrukcja modułu ABS zapewnia ochronę mechaniczną i łatwy montaż w puszkach rozdzielczych. Zastosowanie włókna jednomodowego G.657.A1 gwarantuje dobrą odporność na zginanie w instalacjach o ograniczonej przestrzeni, a geometria portów SC/APC zapewnia połączenia o niskim tłumieniu odbiciowym po sparowaniu ze sprzętem zakończonym APC.

Zastosowanie

• Pasywne sieci optyczne FTTx (PON), gdzie pojedynczy nadajnik musi obsługiwać wielu abonentów
• Dystrybucja światłowodu do domu (FTTH) wewnątrz szaf i obudów abonenckich
• Integracja z panelami krosowymi, tacami spawów lub niestandardowymi zestawami rozdzielczymi
• Zadania rozdzielania światłowodu w telekomunikacji i centrach danych wymagające kompaktowych modułów ABS

Kluczowe specyfikacje

• Współczynnik podziału: 1 wejście na 8 wyjść
• Typ włókna: jednomodowy, zgodny z G.657.A1
• Typ złącza (geometria portu): SC/APC (moduł dostarczany bez zamontowanych złączy)
• Średnica kabla: 2,0 mm
• Całkowita długość kabla: 1,5 m
• Materiał obudowy modułu: ABS
• Urządzenie pasywne, nie wymaga zasilania

Sposób użycia

Przygotuj miejsce instalacji wewnątrz puszki rozdzielczej lub panelu montowanego w szafie i zamocuj moduł ABS za pomocą odpowiednich klipsów lub punktów montażowych. Jeśli wymagane są złącza, zakończ końce włókien złączami SC/APC lub zespawaj pigtaile modułu z kablami wstępnie zakończonymi, postępując zgodnie ze standardowymi procedurami przygotowania i polerowania włókien. Poprowadź i zabezpiecz włókna 2,0 mm, aby uniknąć ostrych zagięć; przestrzegaj standardowych wytycznych dotyczących promienia gięcia dla włókna G.657.A1. Po mechanicznym montażu i zakończeniu/złączu przetestuj każde wyjście za pomocą miernika mocy optycznej lub reflektometru OTDR w celu sprawdzenia tłumienności wtrąceniowej i równomierności sygnału na wyjściach.

Zalecenia

Z końcówkami włókien i modułem ABS należy obchodzić się ostrożnie, aby uniknąć zanieczyszczeń i mikrozgięć. Stosuj złącza współpracujące zakończone APC, aby zminimalizować odbicia wsteczne i zapewnić stabilną pracę sieci PON. Podczas instalacji utrzymuj moduł w czystym środowisku i po każdym spawaniu lub zakończeniu przeprowadzaj testy optyczne, aby potwierdzić oczekiwane współczynniki podziału i straty.
