Rozgałęźnik Gigabit Ethernet PoE Digitus, przemysłowy, 60 W, IEEE 802.3af/802.3at/802.3bt

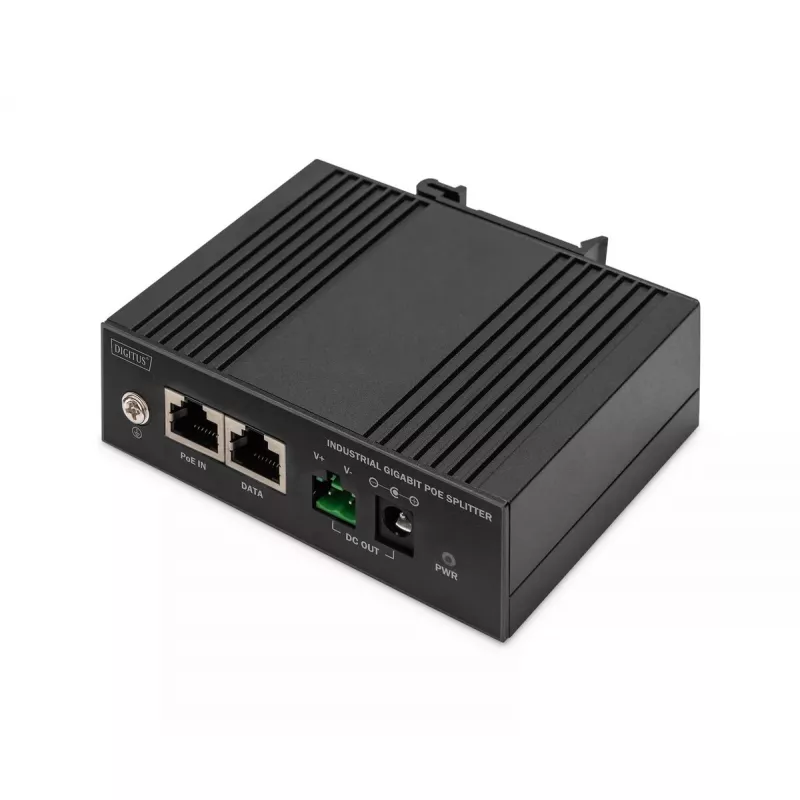

Rozgałęźnik Gigabit Ethernet PoE Digitus DN-651140 przekształca zasilanie PoE dostarczane kablem RJ45 w wyjście 12 V DC do zasilania urządzeń w środowiskach Gigabit Ethernet. Rozgałęźnik obsługuje standardy IEEE 802.3af, 802.3at i 802.3bt, akceptuje napięcie wejściowe 36–57 VDC i zapewnia do 51 W (typowa konfiguracja) lub do znamionowej mocy wyjściowej modelu w zastosowaniach przemysłowych. Wyposażony jest w jeden port RJ45 PoE (dane + zasilanie wejściowe), jeden port RJ45 LAN (tylko dane) oraz złącze wyjściowe DC dla zasilanego urządzenia.

Zalety

DN-651140 obsługuje przepustowość danych Gigabit oraz połączenia PoE w trybie Alternative A i Alternative B, zapewniając kompatybilność z szeroką gamą urządzeń PSE. Szeroki zakres napięcia wejściowego (36–57 VDC) zmniejsza potrzebę stosowania zewnętrznych komponentów, a urządzenie jest przystosowane do pracy w rozszerzonym zakresie temperatur i wilgotności, odpowiednim do zastosowań przemysłowych. Kompaktowe wymiary i dołączony kabel DC ułatwiają instalację.

Zastosowanie

• Zasilanie kamer IP, punktów dostępowych i czujników sieciowych wymagających 12 V DC
• Przemysłowe urządzenia sieciowe wymagające transmisji danych Gigabit i konwersji zasilania PoE
• Wdrożenia wymagające kompatybilności z IEEE 802.3af/at/bt oraz obsługi trybów Alternative A/B

Kluczowe specyfikacje

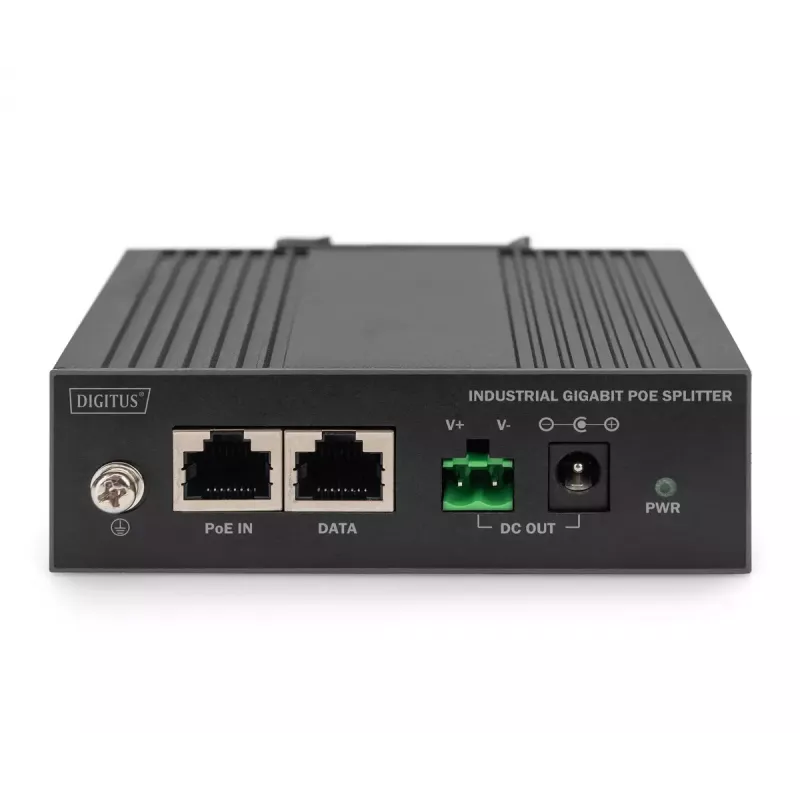

• Porty: 1 x 10/100/1000 RJ45 PoE (dane + zasilanie wejściowe), 1 x 10/100/1000 RJ45 LAN (tylko dane), 1 x złącze DC OUT
• Moc wyjściowa: 12 VDC, 4,25 A (określona), maksymalna moc wyjściowa do 51 W w zależności od napięcia wejściowego i klasyfikacji
• Napięcie wejściowe: 36–57 VDC
• Obsługiwane standardy: IEEE 802.3, 802.3u, 802.3az, 802.3x, 802.3af, 802.3at, 802.3bt
• Szybkość transmisji danych: 10/100/1000 Mb/s
• Okablowanie sieciowe: 10BASE-T: UTP kat. 3/4/5 (≤100 m); 100BASE-TX: UTP kat. 5 (≤100 m); 1000BASE-T: UTP kat. 5e/6 (≤100 m)
• Złącza: ekranowane RJ45 (EIA 568A i 568B)
• Temperatura pracy: od -40 do 75 °C; temperatura przechowywania: od -40 do 75 °C
• Wilgotność podczas pracy: do 90% bez kondensacji; wilgotność podczas przechowywania: do 95% bez kondensacji
• Wymiary (dł. × szer. × wys.): 103 × 177 × 32 mm

Sposób użycia

Podłącz kabel RJ45 z obsługą PoE z kompatybilnego przełącznika PoE lub iniektora do portu PoE w DN-651140. Podłącz port LAN RJ45 do dalszego urządzenia sieciowego, jeśli wymagane jest przekazywanie danych. Użyj złącza DC OUT, aby dostarczyć do urządzenia docelowego napięcie 12 VDC. Upewnij się, że urządzenie PSE (przełącznik lub iniektor) obsługuje wymaganą klasę IEEE PoE oraz że długości kabli nie przekraczają zalecanych wartości dla wybranej szybkości transmisji danych.

Zalecenia

Dla niezawodnej pracy należy używać kabla kat. 5e lub kat. 6 dla łączy Gigabit, zweryfikować kompatybilność PSE z IEEE 802.3bt, jeśli wymagana jest maksymalna moc, oraz zachować długości kabli do 100 m. Instalować w środowiskach mieszczących się w określonych zakresach temperatury i wilgotności oraz unikać narażenia na kondensację.
