Rozgałęźnik kablowy Extralink Splitter 1:4 FBT SC/APC 70:10:10:10 2,0 mm 1 m

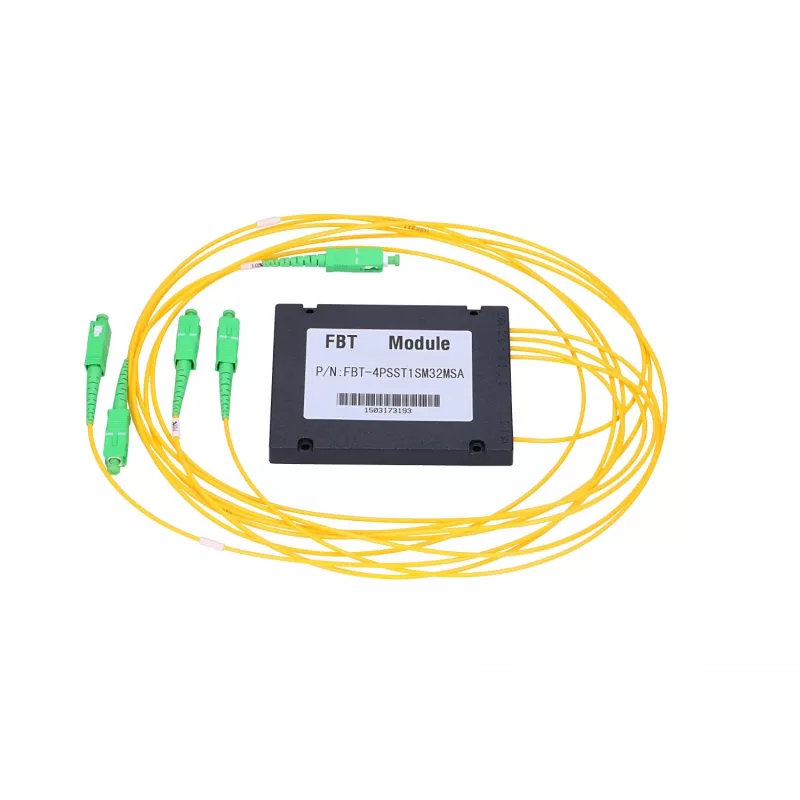

Extralink Splitter 1:4 FBT SC/APC 70:10:10:10 2,0 mm 1 m to pasywne urządzenie optyczne zaprojektowane do podziału jednego przychodzącego sygnału światłowodowego na cztery kanały wyjściowe z asymetrycznym rozkładem mocy. Umieszczony w wytrzymałej obudowie z tworzywa ABS i zakończony złączami SC/APC, ten rozgałęźnik wykorzystuje technologię spiekania dwustożkowego (FBT), aby zapewnić stabilne rozdzielanie sygnału w sieciach FTTH i innych instalacjach światłowodowych. Kompaktowy pigtail o długości 1 m i średnicy płaszcza 2,0 mm ułatwia prowadzenie i układanie wewnątrz zamknięć dystrybucyjnych i szafek wewnętrznych.

Zalety

Rozgałęźnik oferuje niskie tłumienie wtrąceniowe dla kanału głównego oraz spójne i powtarzalne współczynniki podziału na wszystkich wyjściach. Obudowa z ABS zapewnia ochronę mechaniczną, zachowując przy tym lekkość i prostotę montażu. Złącza SC/APC gwarantują niezawodny styk fizyczny i zredukowane odbicia wsteczne, co jest odpowiednie dla sieci wymagających niskiej reflektancji. Jednoczęściowa konstrukcja FBT minimalizuje liczbę dodatkowych komponentów i przyczynia się do długoterminowej stabilności.

Zastosowanie

• Dystrybucja sygnału FTTH do wielu punktów końcowych z jednego włókna
• Pasywne sieci optyczne (PON) i lokalne sieci dostępowe
• Wewnętrzne rozgałęźniki optyczne w przełącznicach i obudowach naściennych
• Dystrybucja sygnału w łączach telekomunikacyjnych i transmisji danych

Kluczowe specyfikacje

• Współczynnik podziału: 1 wejście na 4 wyjścia z dystrybucją asymetryczną (ok. 70:10:10:10)
• Typ złącza: SC/APC na końcach pigtaili
• Technologia: Spiekanie dwustożkowe (FBT)
• Średnica płaszcza kabla: 2,0 mm
• Długość przewodu: 1 metr
• Materiał obudowy: ABS

Jak używać

Podłącz przychodzące włókno optyczne do wejścia rozgałęźnika, upewniając się, że złącze SC/APC jest czyste i w pełni wsunięte, aby zapewnić optymalny styk i niskie odbicia wsteczne. Poprowadź cztery pigtaile wyjściowe do docelowych włókien lub portów panelu krosowego, zachowując łagodne zagięcia i unikając ciasnych promieni, aby zapobiec zwiększonemu tłumieniu. Zamocuj obudowę rozgałęźnika w obudowie lub na powierzchni montażowej, aby chronić urządzenie przed naprężeniami mechanicznymi i utrzymać stabilne prowadzenie włókien.

Zalecenia

Przed instalacją wyczyść wszystkie czoła złączy i sprawdź ciągłość oraz tłumienie za pomocą odpowiedniego sprzętu testowego. Unikaj wystawiania rozgałęźnika na długotrwałe działanie wilgoci lub bezpośredniego światła słonecznego; zainstaluj go wewnątrz zabezpieczonej obudowy, aby uzyskać najlepszą wydajność. W przypadku sieci wrażliwych na budżet mocy, uwzględnij asymetryczny współczynnik podziału podczas planowania bilansów łącza.
