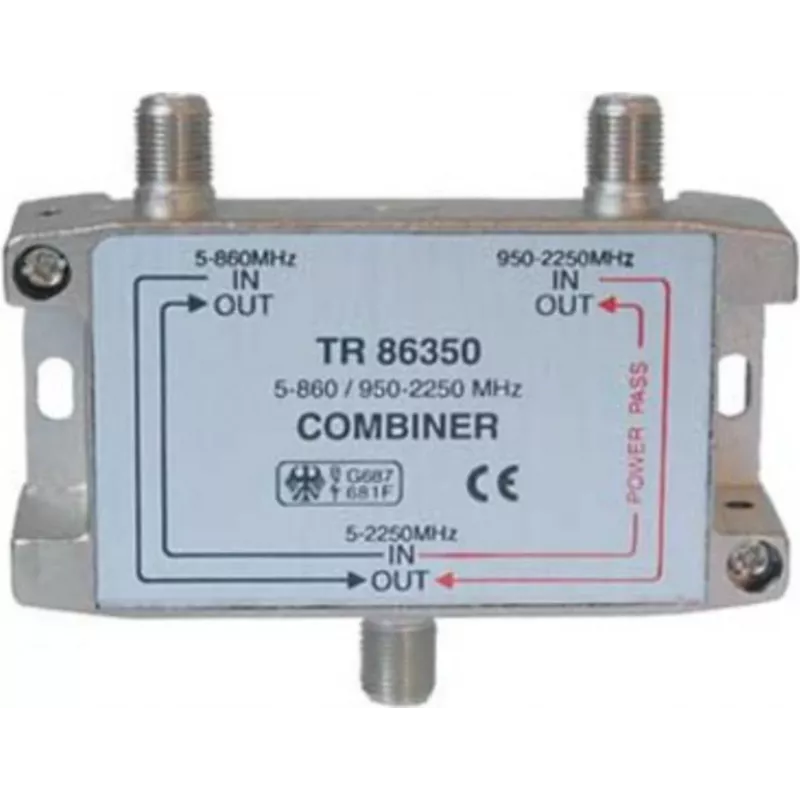

Rozgałęźnik sygnału satelitarnego i naziemnego ShiverPeaks maksymalna łączność 5–860 MHz / 950–2250 MHz z przepustem DC

Rozgałęźnik satelitarno-telewizyjny ShiverPeaks umożliwia łączną dystrybucję sygnałów naziemnych i satelitarnych w jednym kompaktowym urządzeniu. Obsługuje częstotliwości naziemne od 5–860 MHz oraz pasma satelitarne od 950–2250 MHz, umożliwiając jednocześnie przepust DC do zasilania konwertera LNB anteny satelitarnej lub wzmacniacza liniowego. Zaprojektowany do domowych lub małych komercyjnych instalacji koncentrycznych, rozgałęźnik umożliwia niezawodne rozdzielanie przychodzącego sygnału z anteny lub czaszy do wielu odbiorników bez konieczności stosowania oddzielnych urządzeń do dystrybucji naziemnej i satelitarnej.

Zalety

Ten rozgałęźnik SAT-TV ShiverPeaks obejmuje zarówno zakresy naziemne VHF/UHF, jak i pełny zakres częstotliwości pośrednich satelitarnych, eliminując potrzebę stosowania oddzielnych rozgałęźników naziemnych i satelitarnych. Funkcja przepustu DC umożliwia odbiornikowi lub multiswitchowi zasilanie konwertera LNB lub aktywnego urządzenia znajdującego się dalej w torze sygnału, upraszczając instalację i skracając przebieg kabli. Jego kompaktowa konstrukcja i prosty interfejs złączy F sprawiają, że nadaje się do puszek ściennych, skrzynek dystrybucyjnych lub instalacji rackowych w małych systemach.

Zastosowanie

• Instalacje domowe łączące sygnały z anteny naziemnej i czaszy satelitarnej
• Małe komercyjne lub biurowe sieci dystrybucji koncentrycznej
• Konfiguracje wymagające zdalnego zasilania konwerterów LNB lub wzmacniaczy przez przepust DC
• Rozdzielanie sygnału do wielu odbiorników satelitarnych lub naziemnych

Najważniejsze parametry techniczne

• Zakres częstotliwości (naziemny): 5–860 MHz
• Zakres częstotliwości (satelitarny): 950–2250 MHz
• Przepust DC: obsługiwany do zasilania konwerterów LNB lub wzmacniaczy liniowych
• Typ złącza: koncentryczne interfejsy F
• Zastosowanie: łączone rozdzielanie sygnału SAT i TV

Sposób użycia

Podłącz przewód antenowy lub kabel z czaszy satelitarnej do wejścia rozgałęźnika za pomocą kabla koncentrycznego ze złączami F. Podłącz odbiorniki lub dalsze kable dystrybucyjne do wyjść rozgałęźnika. Jeśli wymagane jest zdalne zasilanie konwertera LNB lub wzmacniacza, upewnij się, że urządzenie odbiorcze jest skonfigurowane do dostarczania napięcia DC, a okablowanie jest przystosowane do przepustu DC. Sprawdź poziomy sygnału w każdym odbiorniku i w razie potrzeby zastosuj odpowiednie tłumienie lub wzmocnienie na dalszych odcinkach, aby utrzymać jakość sygnału. Przestrzegaj lokalnych przepisów elektrycznych i bezpieczeństwa podczas wykonywania połączeń.

Zalecenia

Stosuj kabel koncentryczny niskostratny typu RG6 lub równoważny w przypadku odcinków, gdzie tłumienie sygnału ma znaczenie; zachowaj jak najkrótsze długości przewodów i unikaj nadmiernych zgięć. Sprawdź polaryzację i dokręcenie złączy, aby zapobiec przedostawaniu się zakłóceń i utracie sygnału. W przypadku większych dystrybucji lub długich przebiegów kabli rozważ zastosowanie wzmacniacza dystrybucyjnego lub multiswitcha przeznaczonego do systemów łączonych satelitarno-naziemnych.
