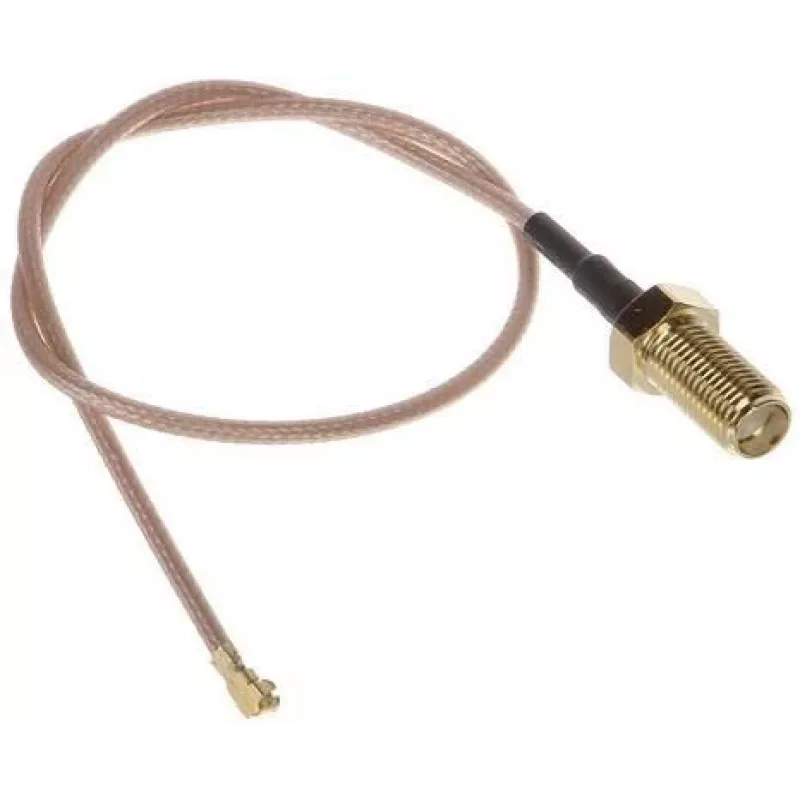

SATEL IPX-SMA Adapter Cable 15 cm for Communication Module

Przewód adaptera SATEL IPX-SMA to wysokiej jakości kabel koncentryczny przeznaczony do podłączania modułów komunikacyjnych złączem IPX (U.FL/MHF) do złącza żeńskiego SMA typu bulkhead. Kabel o długości 15 cm (150 mm) idealnie nadaje się do przedłużania połączeń antenowych w aplikacjach Wi-Fi, Bluetooth, GPS, GSM, LoRa i IoT. Wykonany z kabla koncentrycznego RG178 o impedancji 50 omów zapewnia niezawodną transmisję sygnału przy niskich stratach.

Zalety

Kabel adaptera oferuje kompaktowe i elastyczne rozwiązanie do integracji zewnętrznych anten ze złączem SMA z modułami wyposażonymi w złącze IPX. Pozłacane złącze IPX zapewnia doskonałą przewodność i odporność na korozję, a niklowane złącze SMA gwarantuje bezpieczne połączenie do montażu panelowego. Płaszcz FEP i dielektryk PTFE kabla zapewniają stabilną pracę w szerokim zakresie temperatur (-40°C do +85°C).

Zastosowanie

• Moduły komunikacyjne SATEL i inne urządzenia ze złączem IPX (U.FL/MHF)
• Aplikacje Wi-Fi, Bluetooth, GPS, GSM, LoRa i IoT wymagające podłączenia anteny zewnętrznej
• Instalacje panelowe, gdzie wymagane jest bezpieczne złącze żeńskie SMA typu bulkhead

Kluczowe specyfikacje

• Złącze 1: IPX (U.FL/MHF) męskie
• Złącze 2: SMA żeńskie (Bulkhead/Panel Mount)
• Długość kabla: 15 cm (150 mm)
• Typ kabla: Koncentryczny RG178
• Impedancja: 50 omów
• Zakres częstotliwości: DC do 6 GHz
• VSWR: < 1,5:1
• Straty wtrąceniowe: < 0,5 dB @ 2,4 GHz
• Materiał złącza 1: Mosiądz (pozłacany)
• Materiał złącza 2: Mosiądz (niklowany)
• Materiał dielektryka: PTFE
• Temperatura pracy: -40°C do +85°C
• Materiał płaszcza kabla: FEP
• Materiał przewodu środkowego: Srebrzona miedź

Zalecenia

Upewnij się, że złącze IPX jest prawidłowo połączone z portem U.FL/MHF modułu. Złącze SMA typu bulkhead jest przeznaczone do montażu panelowego z dołączoną nakrętką i podkładką. Aby uzyskać optymalną wydajność, używaj z antenami i modułami obsługującymi impedancję 50 omów.
