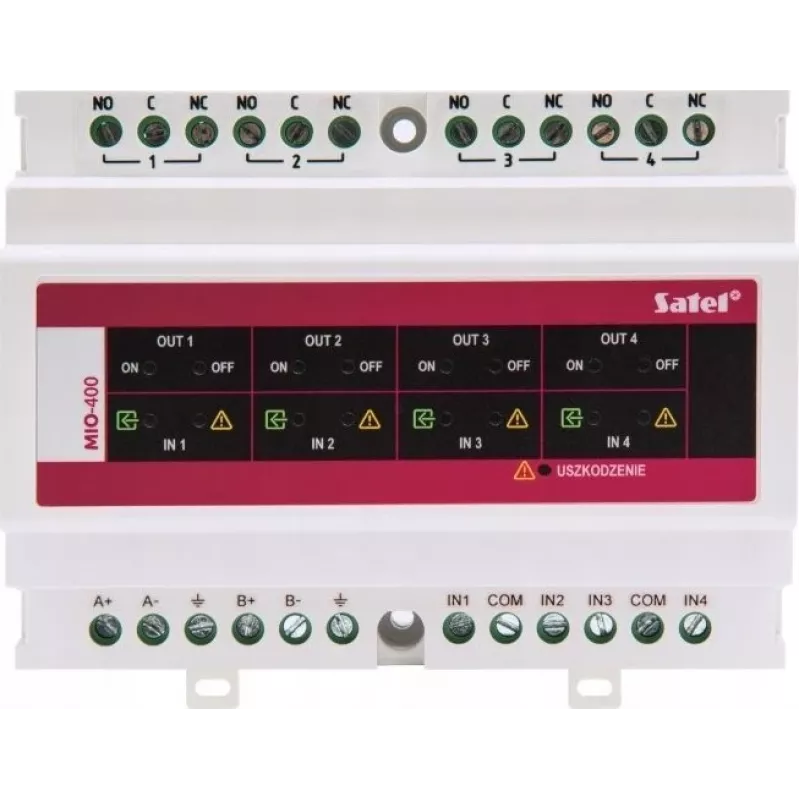

SATEL Konwencjonalny Moduł Wejść i Wyjść (do Adresowalnej Centrali Sygnalizacji Pożaru) MIO-400

SATEL MIO-400 to konwencjonalny moduł wejść i wyjść przeznaczony do integracji z adresowalnymi centralami sygnalizacji pożaru SATEL. Zapewnia cztery nadzorowane wejścia konwencjonalne do podłączania czujek pożarowych i ręcznych ostrzegaczy pożarowych oraz dwa bezpotencjałowe wyjścia przekaźnikowe do sterowania urządzeniami zewnętrznymi. Moduł jest konfigurowany programowo z poziomu centrali i może być montowany natynkowo lub na szynie DIN.

Zalety

Niezawodne monitorowanie konwencjonalnych stref detekcji w systemie adresowalnym; elastyczne wyjścia przekaźnikowe do sterowania pomocniczego; łatwa konfiguracja bez fizycznego adresowania; kompaktowa konstrukcja oszczędzająca miejsce.

Zastosowanie

• Systemy sygnalizacji pożaru wymagające rozbudowy o konwencjonalne strefy detekcji
• Integracja konwencjonalnych czujek (dymu, ciepła, ręcznych ostrzegaczy) z adresowalnymi centralami SATEL
• Sterowanie urządzeniami zewnętrznymi, takimi jak zwalniacze drzwi, przepustnice czy sygnalizatory

Kluczowe specyfikacje

• Typ modułu: Konwencjonalny moduł wejść/wyjść
• Liczba wejść konwencjonalnych: 4
• Nadzór linii wejściowych: Tak (monitorowanie rezystora EOL)
• Liczba wyjść przekaźnikowych: 2
• Typ wyjścia przekaźnikowego: Bezpotencjałowe (styk suchy)
• Obciążalność styków przekaźnika: 30 V DC / 1 A
• Zasilanie: Z pętli adresowalnej
• Pobór prądu w stanie czuwania: 0,5 mA
• Pobór prądu w stanie alarmu: 1,5 mA (z aktywnymi przekaźnikami)
• Zakres temperatury pracy: -10°C do +55°C
• Wilgotność względna: 25% do 93% (bez kondensacji)
• Materiał obudowy: Tworzywo sztuczne
• Montaż: Natynkowy lub na szynie DIN
• Zgodność z normami: EN 54-18
• Metoda adresowania: Programowo z poziomu centrali

Zalecenia

Stosować z adresowalnymi centralami SATEL, takimi jak CSP-1004, CSP-1008 lub CSP-1016. Należy zapewnić odpowiednie wartości rezystorów EOL zgodnie ze specyfikacją producenta centrali. W instalacjach zewnętrznych chronić przed bezpośrednim działaniem wilgoci.
