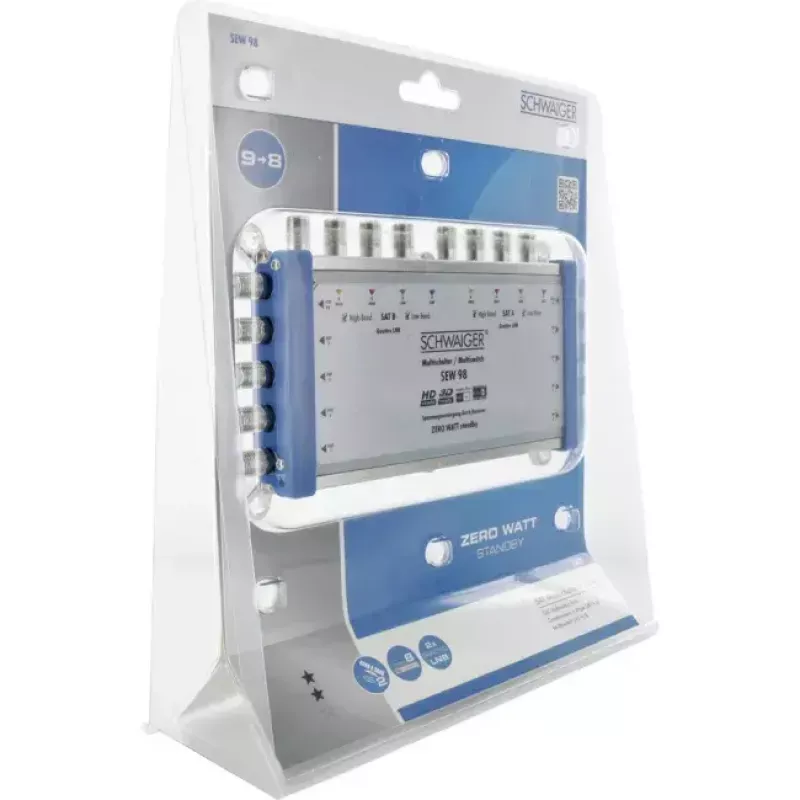

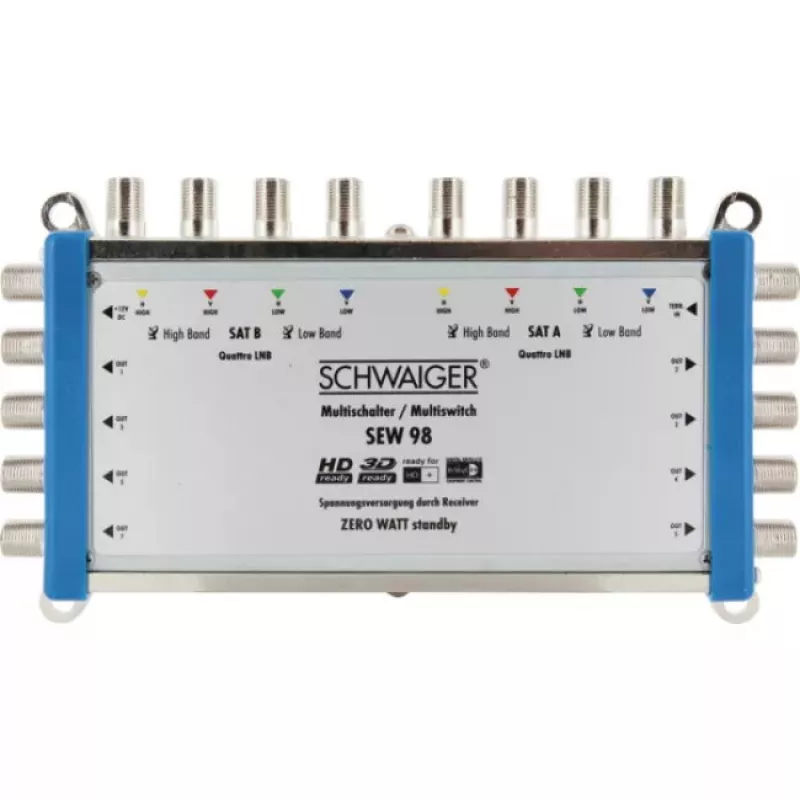

Satellite multiswitch Schwaiger SEW98 531

Wieloprzełącznik satelitarny SCHWAIGER SEW98 531 rozprowadza sygnały cyfrowe z dwóch pozycji satelitarnych do maksymalnie ośmiu odbiorników. Jako źródło sygnału wymaga konwertera Quattro LNB i zapewnia niezależny dostęp do programów dla każdego podłączonego odbiornika. Urządzenie jest zasilane pasywnie przez podłączone odbiorniki i przechodzi w stan uśpienia 0 W razem z LNB, gdy żaden odbiornik nie pobiera zasilania.

Zalety

Wieloprzełącznik oferuje dziewięć wejść i osiem wyjść, obsługując zakres częstotliwości wejściowych 950–2150 MHz oraz zapewniając zasilanie LNB napięciem 14 V i 18 V. Kompaktowe wymiary (155 mm × 20 mm × 80 mm) umożliwiają instalację w ograniczonej przestrzeni. Urządzenie umożliwia jednoczesny, niezależny wybór kanałów na wszystkich podłączonych odbiornikach i nie wymaga oddzielnego zasilacza w normalnych warunkach pracy.

Odpowiedni do

• Małych i średnich instalacji telewizji satelitarnej w wielu pomieszczeniach
• Rozprowadzania dwóch pozycji satelitarnych do maksymalnie ośmiu abonentów
• Konfiguracji z konwerterem Quattro LNB
• Instalacji, w których przestrzeń jest ograniczona i wymagany jest kompaktowy wieloprzełącznik

Kluczowe specyfikacje

• Marka: SCHWAIGER
• Model / MPN: SEW98 531
• EAN: 4004005370324
• Wejścia / Wyjścia: 9 wejść, 8 wyjść
• Zakres częstotliwości wejściowych: 950–2150 MHz
• Zasilanie LNB: 14 V / 18 V (zasilane przez podłączone odbiorniki)
• Wymiary (szer. × gł. × wys.): 155 mm × 20 mm × 80 mm

Sposób użycia

Podłącz cztery wyjścia konwertera Quattro LNB (dwie pozycje satelitarne, polaryzacja pionowa i pozioma) do odpowiednich wejść wieloprzełącznika. Poprowadź kable koncentryczne od wyjść wieloprzełącznika do każdego odbiornika. Odbiorniki automatycznie zasilają wieloprzełącznik i LNB; w normalnych warunkach pracy nie jest wymagane zewnętrzne zasilanie. Sprawdź połączenia kablowe i ustawienia odbiornika, a następnie niezależnie wybieraj kanały na każdym odbiorniku.

Zalecenia

Aby zapewnić niezawodne działanie, używaj wysokiej jakości kabli koncentrycznych i upewnij się, że konwerter Quattro LNB jest prawidłowo zainstalowany i ustawiony. Jeśli nie podłączono wielu odbiorników, wieloprzełącznik i LNB pozostaną w trybie uśpienia 0 W do momentu, aż odbiornik zażąda zasilania.
