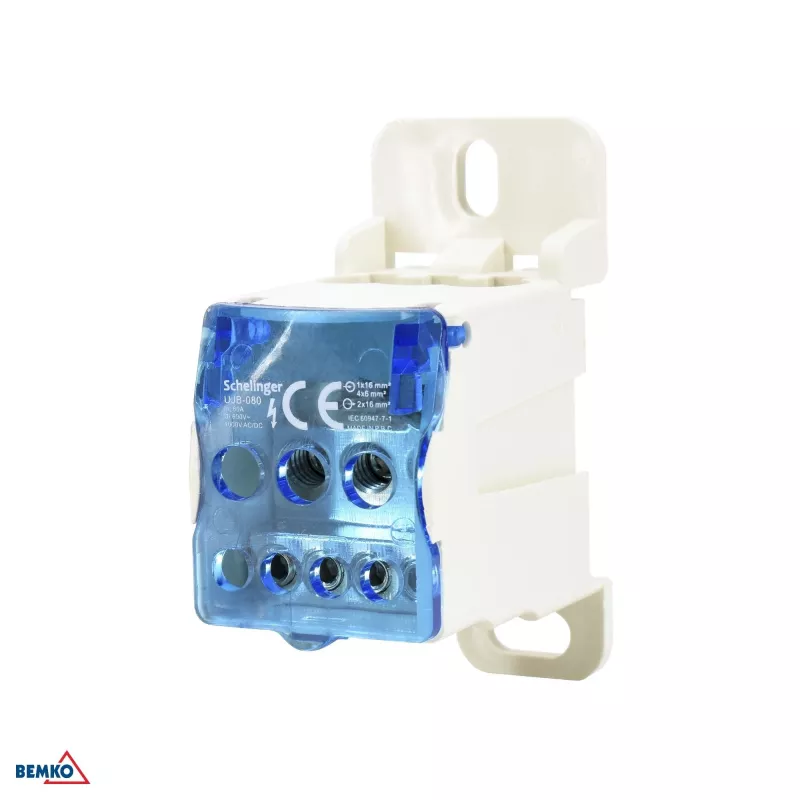

SCHELINGER A18-UJB-080 7-Terminal Distribution Block 100A 500V DIN Rail Mount

W ruchliwym panelu sterowniczym elektrycy potrzebują niezawodnego sposobu na rozdzielenie jednego zasilania wejściowego na wiele obwodów wyjściowych bez bałaganu i ryzyka. Listwa rozdzielcza SCHELINGER A18-UJB-080 spełnia to zadanie: jeden duży zacisk wejściowy przyjmuje przewód o przekroju 10–35 mm², a sześć zacisków wyjściowych obsługuje przewody 1,5–16 mm², wszystko przy prądzie znamionowym 100 A i napięciu 500 V AC. Kompaktowa obudowa z szarego poliamidu montowana jest na standardowej szynie DIN lub bezpośrednio do płyty, utrzymując okablowanie w porządku i zapewniając łatwy dostęp.

Kluczowe specyfikacje

• Liczba zacisków: 7 (1 wejściowy, 6 wyjściowych)
• Przekrój wejściowy: 10–35 mm²
• Przekrój wyjściowy: 1,5–16 mm²
• Prąd znamionowy: 100 A
• Napięcie znamionowe: 500 V AC
• Jednobiegunowa, zaciski śrubowe
• Montaż: szyna DIN TH35 lub mocowanie śrubowe
• Obudowa: poliamid (PA), kolor szary
• Stopień ochrony: IP20
• Temperatura pracy: -25°C do +70°C
• Normy: EN 60947-7-1

Dlaczego warto wybrać

Przewodniki mosiężne i solidna obudowa z poliamidu zapewniają długotrwałą trwałość, a wyraźne oznaczenia i duże odstępy upraszczają instalację. Wysoki prąd znamionowy i szeroki zakres przekrojów przewodów sprawiają, że listwa nadaje się zarówno do rozdzielnic głównych, jak i obwodów odgałęźnych, redukując potrzebę stosowania wielu typów złączy.

Idealne zastosowania

• Rozdział zasilania w przemysłowych panelach sterowniczych
• Zasilanie wielu obwodów z jednego źródła w rozdzielnicach
• Organizacja okablowania w puszkach przyłączeniowych i obudowach
• Modernizacja istniejących instalacji za pomocą kompaktowego rozwiązania na szynę DIN

Warto wiedzieć

Listwa jest zaprojektowana do środowisk o stopniu zanieczyszczenia 3 i spełnia normę EN 60947-7-1, zapewniając bezpieczną pracę w typowych warunkach przemysłowych. Momenty dokręcania wynoszą 3,5 Nm dla wejścia i 1,2 Nm dla wyjść, zapobiegając poluzowaniu połączeń.
