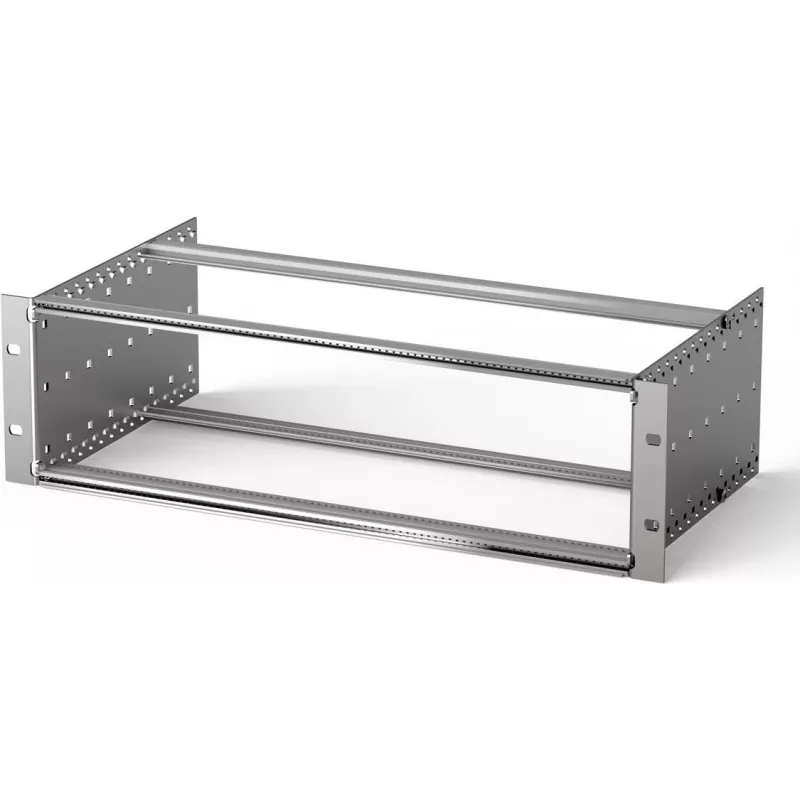

SCHROFF EuropacPRO Subrack 3U 84HP 295mm głębokość srebrny 24564133

Ten subrack SCHROFF EuropacPRO to solidna, w pełni zmontowana obudowa 19-calowa dla systemów opartych na Eurocard, łącząca wysokość 3U, szerokość 84HP i kompaktową głębokość 295 mm w lekkiej, ale sztywnej aluminiowej ramie. W przeciwieństwie do typowych otwartych stojaków, jest dostarczany jako kompletny zestaw z panelami bocznymi, przednimi i tylnymi szynami poziomymi, wspornikami montażowymi i wszystkimi elementami montażowymi, dzięki czemu można zbudować profesjonalną kasetę na karty bez konieczności pozyskiwania dodatkowych komponentów.

Najważniejsze cechy

• Format 3U / 84HP — pasuje do standardowych szaf 19-calowych i przyjmuje karty Eurocard 3U o głębokości do 160 mm
• Precyzyjna konstrukcja aluminiowa: przezroczyste chromowane panele boczne i anodowane szyny poziome zapewniają odporność na korozję i czyste uziemienie
• Montaż bez narzędzi: wszystkie wsporniki, śruby i elementy wyrównujące w zestawie; nie są wymagane specjalne narzędzia
• Zgodność z IEC 60297-3-101 — gwarantowana kompatybilność wymiarowa ze standardami Eurocard i jednostek wtykowych
• Srebrne wykończenie wtapia się w istniejącą infrastrukturę szafy i zapewnia neutralne tło dla diod LED statusu i etykiet

W codziennym użytkowaniu

Subrack integruje się bezpośrednio z każdą szafą lub stojakiem 19-calowym. Zamocuj karty Eurocard lub jednostki wtykowe na przednich i tylnych szynach poziomych, przymocuj je standardowymi śrubami i wsuń zmontowaną jednostkę do szafy za pomocą dołączonych wsporników montażowych. Głębokość 295 mm utrzymuje obudowę na tyle płaską, aby pasowała do szaf ściennych lub ciasnych szaf, jednocześnie mieszcząc standardowe karty Eurocard 160 mm z miejscem na tylne I/O i prowadzenie kabli. Aluminiowe panele boczne są wstępnie nawiercone pod wentylację i można je łatwo zdjąć w celu konserwacji lub niestandardowej obróbki.

Pełna specyfikacja

• Marka: SCHROFF
• Model: 24564133
• MPN: 24564133
• EAN: 4036088071898
• Typ produktu: Subrack
• Seria: EuropacPRO
• Wysokość jednostki rack: 3U
• Podziałka pozioma: 84 HP
• Głębokość całkowita: 295 mm
• Typ montażu: montaż w szafie 19-calowej
• Szerokość zewnętrzna: 482,6 mm (19 cali)
• Wysokość zewnętrzna: 133,35 mm (3U)
• Szerokość wewnętrzna na karty: 426,72 mm (84 HP)
• Materiał panelu bocznego: Aluminium
• Materiał szyny poziomej: Aluminium
• Wykończenie panelu bocznego: Przezroczyste chromowanie
• Wykończenie szyny poziomej: Anodowane
• Zgodność ze standardami: IEC 60297-3-101
• Zastosowanie: Obudowa na karty Eurocard i jednostki wtykowe
• Dołączone elementy montażowe: Panele boczne, szyny poziome (przód/tył), tylne szyny poziome, wsporniki montażowe, materiał montażowy
• Kompatybilność: Format Eurocard
• Kolor: Srebrny

Uwaga końcowa

Kompletny, zgodny ze standardami subrack, który oszczędza czas inżynierów i zapewnia czystą, profesjonalną instalację dla elektroniki opartej na Eurocard.
