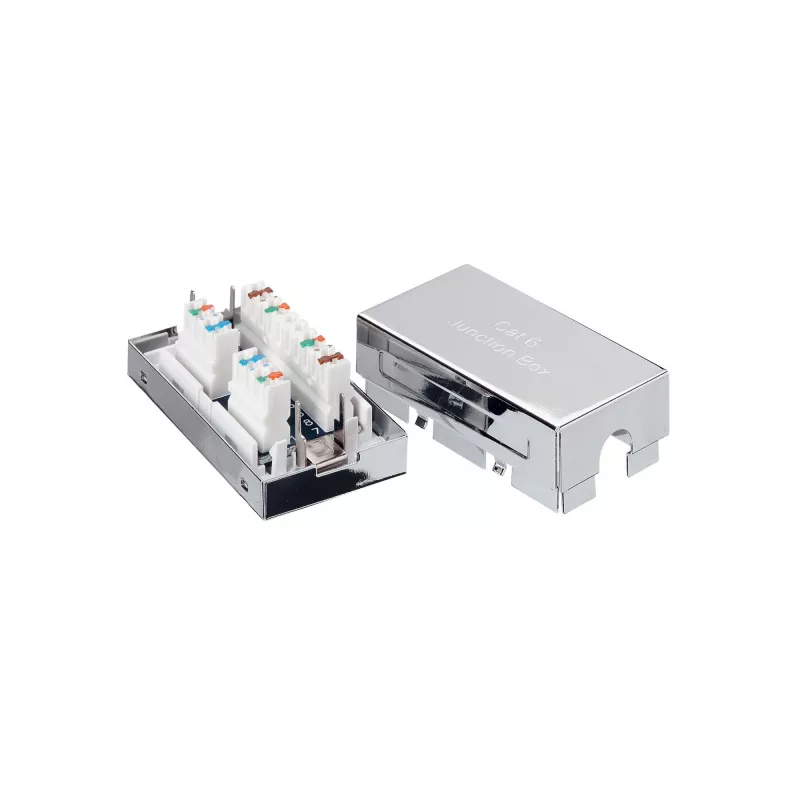

Shielded Junction Box Equip Cat.6 135620

Ekranowana puszka przyłączeniowa equip® Cat.6 135620 to kompaktowa obudowa z ABS, zaprojektowana do bezpośredniego łączenia dwóch kabli bez dodatkowych złączy lub łączników. Jej ekranowana konstrukcja i zaciski LSA umożliwiają trwałe, niskoprofilowe splatanie na stałe w instalacjach okablowania strukturalnego lub przy naprawach, pozwalając na przedłużanie lub ponowne łączenie uszkodzonych kabli z zachowaniem ciągłości ekranowania kabla.

Zalety

Puszka przyłączeniowa zapewnia zrównoważone i oszczędzające miejsce rozwiązanie do tworzenia stałych połączeń kablowych. Jej obudowa z ABS jest lekka, a jednocześnie wytrzymała, a zintegrowane zaciski LSA upraszczają zarabianie i ponowne podłączanie kabli. Kompatybilność ekranowania pomaga zachować integralność sygnału w ekranowanych instalacjach Cat6.

Zastosowanie

• Spawania kabli sieciowych wewnątrz budynków w ekranowanych instalacjach Cat6
• Stałe połączenia w ścianach lub kanałach kablowych, gdzie niepożądane są złącza
• Naprawy i przedłużanie uszkodzonych kabli sieciowych w terenie

Kluczowe specyfikacje

• Marka: EQUIP
• Model / MPN: 135620
• Kategoria: Gniazda / Puszka przyłączeniowa
• Materiał: tworzywo ABS
• Ekranowana: tak (przeznaczona do ekranowanych kabli Cat6)
• Zakończenie: zaciski LSA
• Waga: 0,062 kg
• Wymiary (puszki): 34,9 mm (szer.) x 23,9 mm (głęb.)
• Wymiary opakowania: 175 mm x 29 mm x 100 mm

Sposób użycia

Otwórz obudowę z ABS, wprowadź dwa końce kabli tak, aby ekran i żyły były odsłonięte w wymagany sposób, a następnie zamocuj każdą żyłę w zaciskach LSA zgodnie z typowymi kodami kolorystycznymi połączeń dla Cat6. Przywróć ciągłość ekranu, podłączając ekrany kabli do punktu uziemienia puszki, jeśli jest dostępny. Zamknij obudowę, aby chronić splot przed naprężeniami mechanicznymi i kurzem.

Zalecenia

Używaj tej puszki przyłączeniowej do instalacji wewnątrz budynków, w suchych miejscach i zapewnij prawidłowe uziemienie ekranowanych kabli, aby zachować wydajność EMC. Nie wystawiaj puszki na działanie warunków atmosferycznych ani nadmiernej wilgoci; w przypadku stałych instalacji w ścianach postępuj zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych i budowlanych.
