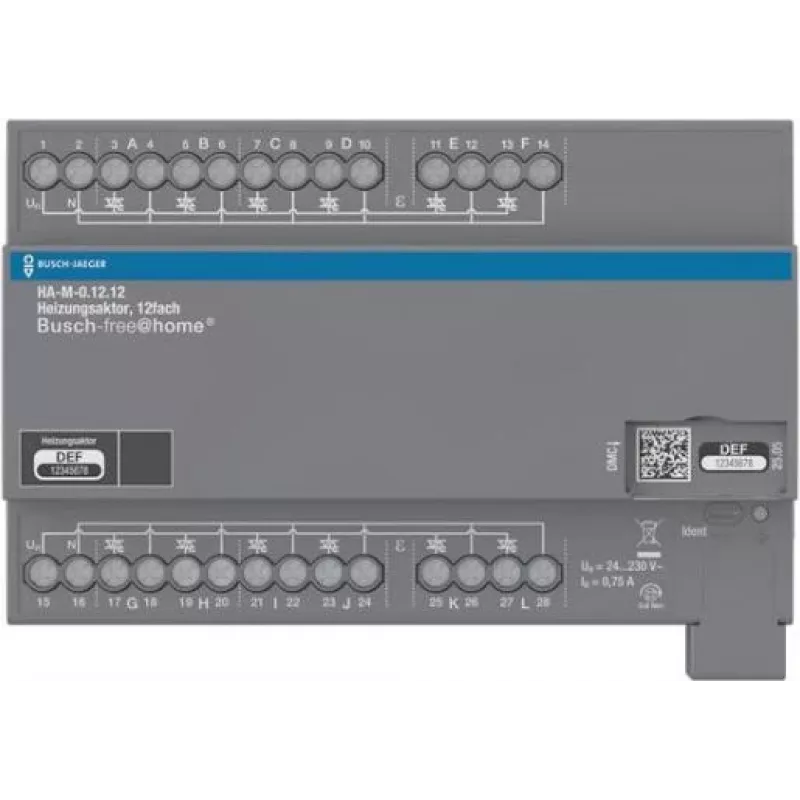

Siłownik grzewczy ABB HA-M-0.12.12 12-kanałowy 230 V REG BJE

Siłownik grzewczy ABB HA-M-0.12.12 to kompatybilny z magistralą KNX, 12-kanałowy siłownik grzewczy przeznaczony do sterowania elektrotermicznymi napędami zaworów w systemach automatyki budynkowej. Posiada 12 niezależnych wyjść, każde o napięciu 230 V AC i prądzie 0,12 A, z całkowitym prądem wyjściowym 1,44 A. Siłownik obsługuje tryby sterowania 2-punktowe (ON/OFF) oraz PWM, co czyni go wszechstronnym w różnych zastosowaniach grzewczych. Montowany jest na szynie DIN (MDRC) o szerokości 12 modułów (216 mm) i oferuje ręczne sterowanie oraz diodową sygnalizację stanu na każdym kanale. Urządzenie posiada zabezpieczenie przeciwzwarciowe i przeciążeniowe na każdym kanale, zapewniając niezawodne działanie. Zasilanie logiki odbywa się przez magistralę KNX, natomiast wyjścia wymagają zasilania sieciowego. Siłownik nadaje się do stosowania w systemach zarządzania budynkami mieszkalnymi i komercyjnymi.

Zalety

Niezawodne sterowanie 12-kanałowe dla elektrotermicznych napędów zaworów; obsługa sterowania ON/OFF i PWM; ręczne sterowanie i diodowa sygnalizacja stanu na każdym kanale; zabezpieczenie przeciwzwarciowe i przeciążeniowe; kompaktowa konstrukcja na szynę DIN.

Zastosowanie

• Systemy grzewcze w automatyce budynkowej KNX
• Sterowanie elektrotermicznymi napędami zaworów
• Zastosowania HVAC w budynkach mieszkalnych i komercyjnych

Kluczowe specyfikacje

• Liczba wyjść: 12 kanałów
• Napięcie wyjściowe: 230 V AC
• Prąd wyjściowy na kanał: 0,12 A
• Całkowity prąd wyjściowy: 1,44 A
• Typ sterowania: 2-punktowe (ON/OFF) lub PWM
• Typ obciążenia: Elektrotermiczne napędy zaworów
• System magistrali: KNX
• Sposób montażu: Szyna DIN (MDRC)
• Szerokość modułu: 12 modułów (216 mm)
• Klasa ochronności: IP20
• Temperatura pracy: 0 °C do +45 °C
• Temperatura przechowywania: -25 °C do +70 °C
• Połączenia: Zaciski śrubowe dla wyjść, zacisk magistrali KNX
• Sterowanie ręczne: Tak, na każdym kanale
• Sygnalizacja stanu: Dioda LED na każdym kanale
• Zabezpieczenie przeciwzwarciowe: Tak, na każdym kanale
• Zabezpieczenie przeciążeniowe: Tak, na każdym kanale
• Zasilanie pomocnicze: Przez magistralę KNX (logika) i sieć (wyjścia)
• Pobór mocy (urządzenie): < 5 W (bez obciążenia)

Zalecenia

Dla optymalnej wydajności stosować z komponentami KNX ABB i kompatybilnymi elektrotermicznymi napędami zaworów. Zapewnić prawidłową instalację przez wykwalifikowanego elektryka.
