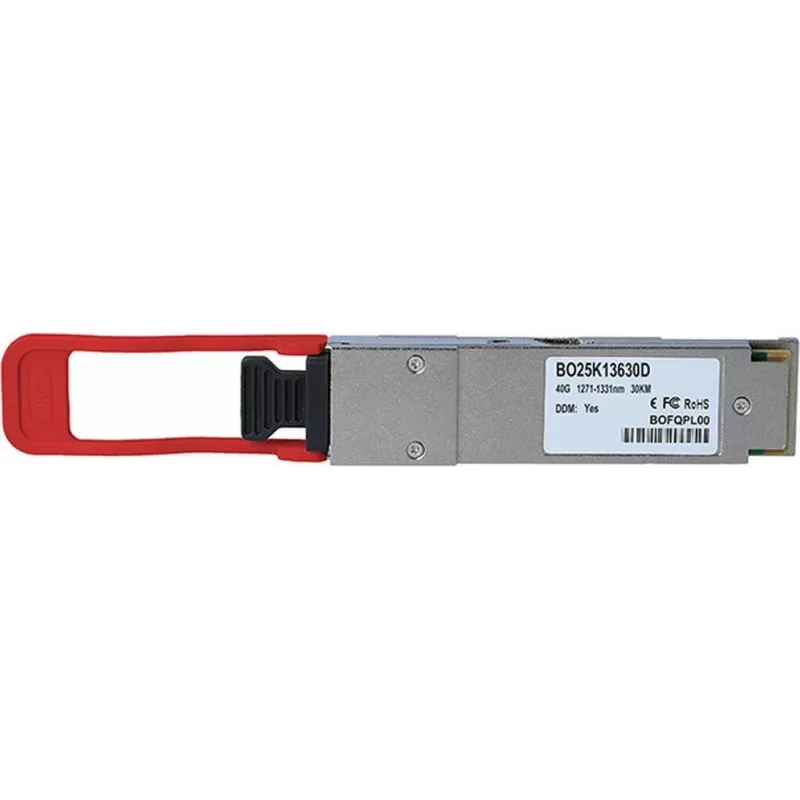

Sieciowy moduł nadawczo-odbiorczy QSFP BlueOptics BO25K13630D 40GBASE-ER4L 40 Gb/s 30 km

Moduł nadawczo-odbiorczy BlueOptics BO25K13630D to urządzenie QSFP zaprojektowane do łączy optycznych 40GBASE-ER4L, zapewniające czterotorową przepustowość 40 Gb/s za pomocą pojedynczego interfejsu QSFP i zasięg do 30 km. Przeznaczony do połączeń o dużym zasięgu, moduł ten obsługuje szybkie aplikacje Ethernet i transportu optycznego w centrach danych, sieciach metropolitalnych i połączeniach kampusowych. Moduł wykorzystuje optykę wielotorową do konwersji sygnałów elektrycznych na optyczne i z powrotem, umożliwiając tworzenie łączy o dużej gęstości i połączeń krzyżowych w kompaktowej obudowie.

Zalety

Moduł zapewnia zwiększony zasięg do 30 km na światłowodzie jednomodowym, umożliwiając realizację długodystansowych łączy Ethernet bez konieczności pośredniej regeneracji. Obudowa QSFP obsługuje cztery tory sygnalizacyjne o przepustowości 10 Gb/s każdy, agregowane do 40 Gb/s, co pozwala na łatwą integrację z przełącznikami i routerami wyposażonymi w porty QSFP. Moduł nadaje się do instalacji o dużej gęstości dzięki kompaktowym wymiarom i standaryzowanym interfejsom elektrycznym i optycznym, a także obsługuje pracę w trybie hot-plug, co zapewnia elastyczność konserwacji.

Zastosowanie

• Łącza typu uplink w centrach danych oraz połączenia międzywarstwowe spine-leaf wymagające łączy o dużym zasięgu
• Połączenia optyczne w sieciach metropolitalnych i kampusowych na odległościach do 30 km
• Wdrożenia 40 Gb/s Ethernet i transportu optycznego
• Porty w przełącznikach i routerach o dużej gęstości, gdzie obsługiwane są moduły QSFP

Kluczowe specyfikacje

• Format: QSFP (Quad Small Form-factor Pluggable)
• Przepustowość: 40 Gb/s łącznie (4 tory)
• Protokół: 40GBASE-ER4L Ethernet
• Maksymalny zasięg: do 30 km na światłowodzie jednomodowym
• Interfejs optyczny: czterotorowy światłowód jednomodowy
• Typowe zastosowanie: łącza optyczne o dużym zasięgu dla centrów danych i sieci metropolitalnych

Sposób użycia

Zainstaluj moduł BlueOptics QSFP w kompatybilnym porcie QSFP przełącznika lub routera, aż zostanie on mocno osadzony i zaskoczy zatrzask modułu. Podłącz odpowiednie okablowanie światłowodu jednomodowego zakończone złączami pasującymi do interfejsu optycznego modułu, postępując zgodnie z oznaczeniami portów i wytycznymi dotyczącymi polaryzacji włókien dostarczonymi przez producenta sprzętu. Sprawdź status łącza za pomocą diod LED interfejsu urządzenia sieciowego lub konsoli zarządzania i potwierdź, że urządzenie negocjuje przepustowość 40 Gb/s zgodnie z oczekiwaniami. W celu wyjęcia modułu, jeśli wymaga tego urządzenie nadrzędne, wyłącz port, zwolnij zatrzask modułu i wyciągnij moduł prosto, aby nie uszkodzić klatki ani złączy światłowodowych.

Zalecenia

Używaj certyfikowanego światłowodu jednomodowego, a przed podłączeniem dokładnie oczyść złącza. Upewnij się, że sprzęt hosta obsługuje standard 40GBASE-ER4L i moduły QSFP, a jeśli to możliwe, zweryfikuj listy kompatybilności modułów. Utrzymuj warunki otoczenia w zakresie określonej temperatury pracy modułu i unikaj zginania włókna poza zalecane promienie, aby zachować wydajność łącza na długich dystansach.
