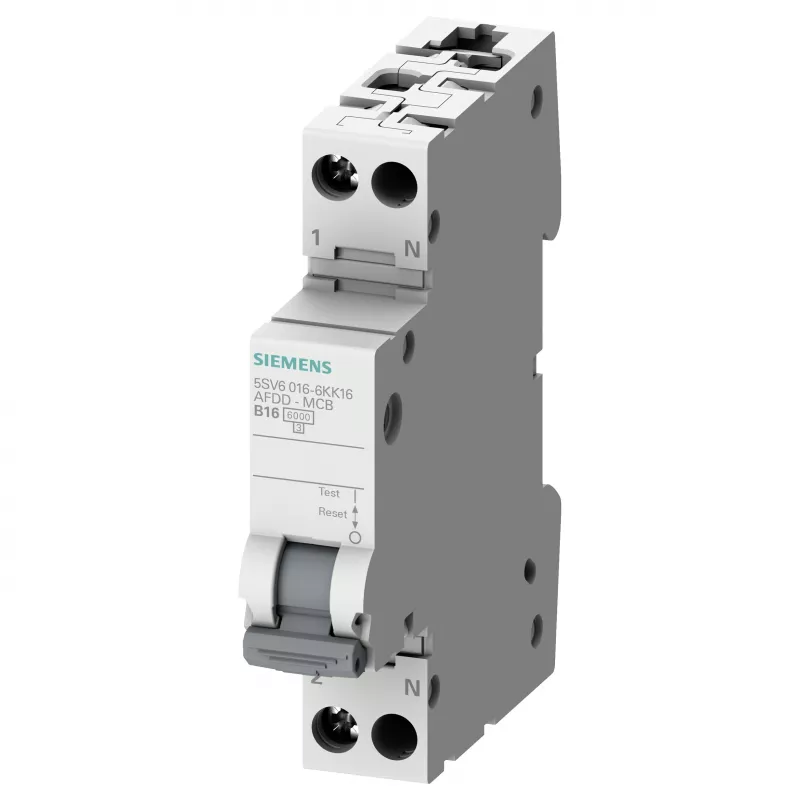

Siemens 5SV6016-6KK16 AFDD/MCB Kombinationsgerät B16 2-polig 230V 1TE

Siemens 5SV6016-6KK16 to kompaktowe urządzenie kombinowane AFDD/MCB przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami, zwarciami i łukiem elektrycznym. Ten 2-polowy (1P+N) moduł o prądzie znamionowym 16 A i charakterystyce wyzwalania B jest idealny do zastosowań mieszkaniowych i komercyjnych, gdzie wymagana jest zwiększona ochrona przeciwpożarowa. Łączy w sobie wyłącznik ochronny przeciwłukowy (AFDD) i wyłącznik nadprądowy (MCB) w jednej obudowie o szerokości 1 modułu (1TE), oszczędzając miejsce w rozdzielnicach.

Zalety

Zintegrowana detekcja łuku elektrycznego zapewnia wczesne ostrzeganie i odłączenie w przypadku niebezpiecznych zwarć szeregowych lub równoległych, zmniejszając ryzyko pożarów instalacji elektrycznych. Charakterystyka B gwarantuje szybkie wyzwalanie dla obciążeń rezystancyjnych i małych obciążeń indukcyjnych. Montaż na szynie DIN upraszcza instalację, a zaciski śrubowe umożliwiają bezpieczne podłączenie przewodów o przekroju do 16 mm².

Zastosowanie

• Ochrona obwodów odbiorczych w budynkach mieszkalnych
• Instalacje komercyjne wymagające ochrony przeciwłukowej
• Modernizacja istniejących rozdzielnic w celu zwiększenia bezpieczeństwa
• Obwody zasilające oświetlenie, gniazda wtykowe i małe urządzenia

Kluczowe dane techniczne

• Typ urządzenia: Kombinacja AFDD/MCB
• Prąd znamionowy: 16 A
• Charakterystyka wyzwalania: B
• Liczba biegunów: 2-polowy (1P+N)
• Napięcie znamionowe (AC): 230 V
• Częstotliwość znamionowa: 50/60 Hz
• Znamionowa zdolność łączeniowa (Icn): 6 kA (EN 60898-1)
• Detekcja łuku: Zwarcia szeregowe i równoległe
• Montaż: Szyna DIN (EN 60715)

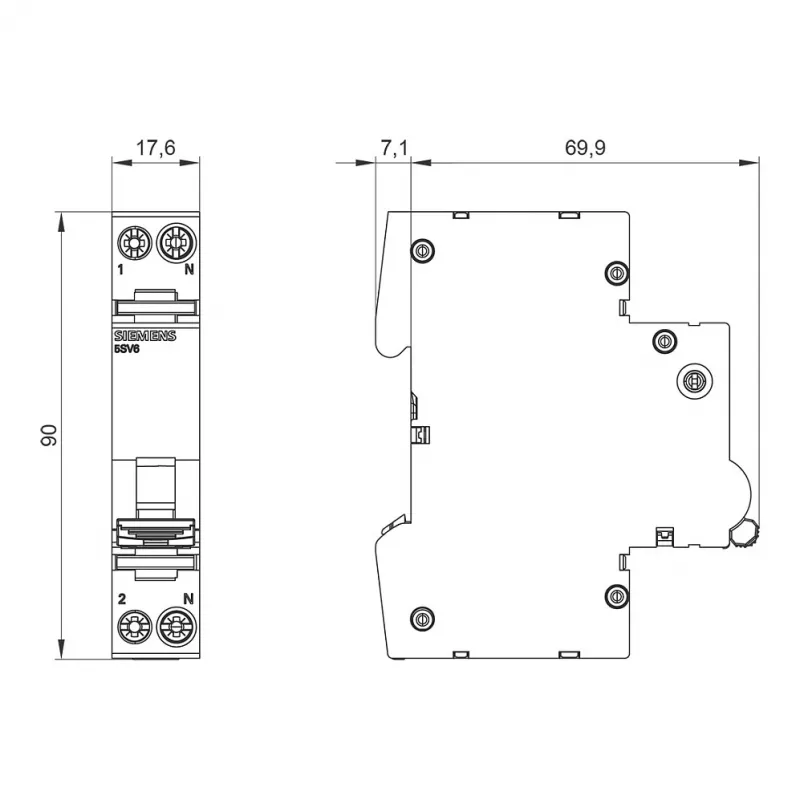

• Szerokość modułu: 1 MW (1TE)
• Stopień ochrony: IP20 (zaciski), IP40 (z podłączonymi przewodami)
• Temperatura otoczenia: -25 °C do +55 °C
• Trwałość łączeniowa: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Typ zacisków: Zaciski śrubowe
• Zdolność zacisków (drut lity/linka): 0,75 ... 16 mm²
• Normy: IEC 62606, EN 60898-1

Zalecenia

Aby zapewnić kompleksową ochronę przeciwpożarową, należy połączyć to urządzenie AFDD/MCB z wyłącznikiem różnicowoprądowym (RCD) na zasilaniu. Zawsze przestrzegaj lokalnych przepisów instalacyjnych i zapewnij prawidłową instalację przez wykwalifikowanego elektryka.
