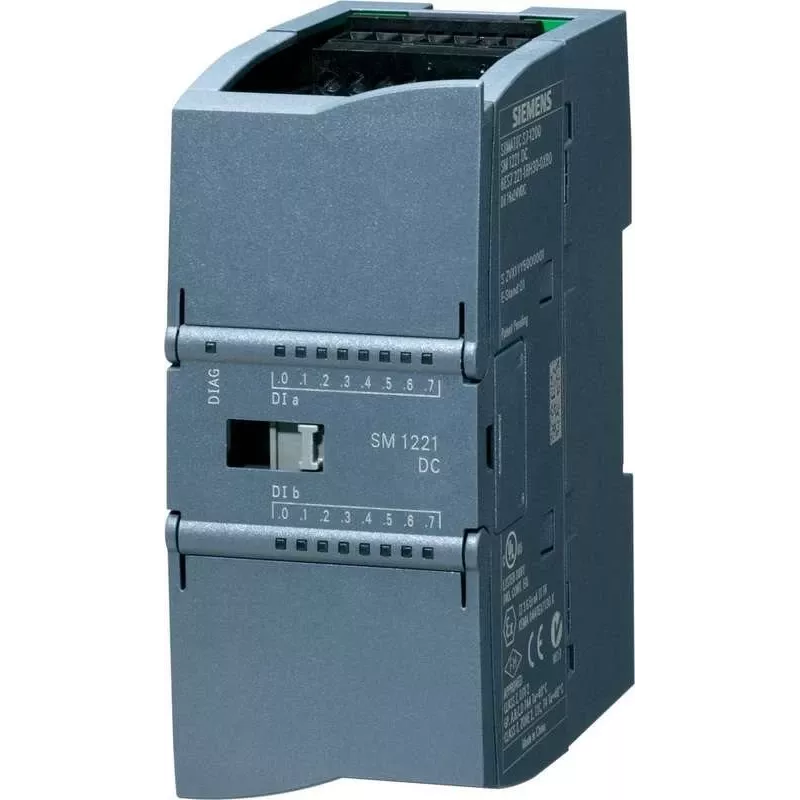

Siemens 6ES7221-1BH32-0XB0 SIMATIC S7-1200 SM 1221 Moduł wejść cyfrowych, 16 DI, 24 V DC, Sink/Source, Zaciski śrubowe

Dla inżynierów automatyzacji potrzebujących kompaktowego, ale solidnego rozszerzenia wejść cyfrowych, moduł Siemens SM 1221 wyróżnia się, oferując 16 izolowanych wejść 24 V DC w smukłej obudowie na szynę DIN, która płynnie integruje się z rodziną SIMATIC S7-1200. W przeciwieństwie do podstawowych kart wejściowych, moduł ten obsługuje konfiguracje zarówno typu sink, jak i source, zapewniając elastyczność dla czujników PNP i NPN bez dodatkowych adapterów okablowania. Konfigurowalne opóźnienia wejściowe od 0,2 ms do 20 ms pozwalają filtrować zakłócenia lub rejestrować szybkie impulsy zgodnie z aplikacją, podczas gdy izolacja 500 V AC chroni magistralę przed przepięciami po stronie polowej. Połączenie za pomocą zacisków śrubowych zapewnia niezawodne, łatwe w utrzymaniu okablowanie nawet w środowiskach o wysokich wibracjach. Przy niskim poborze mocy 2 W z magistrali, pozostawia więcej budżetu dla innych modułów na tym samym CPU. Zielone wskaźniki LED zapewniają natychmiastową diagnostykę na pierwszy rzut oka, skracając przestoje podczas uruchamiania i rozwiązywania problemów. Niezależnie od tego, czy dodajesz wejścia do maszyny pakującej, systemu przenośnikowego czy panelu automatyki budynkowej, ten moduł zapewnia niezawodność i precyzję oczekiwaną od sprzętu Siemens SIMATIC. Stopień ochrony IP20 czyni go odpowiednim do szaf sterowniczych, a szeroki zakres temperatur pracy od 0 do 60 °C pokrywa większość zastosowań przemysłowych.

Najważniejsze cechy

• 16 wejść cyfrowych, 24 V DC, sink/source (kompatybilne z PNP/NPN)
• Izolacja 500 V AC między kanałami a magistralą
• Konfigurowalne opóźnienie wejściowe: 0,2 ms do 20 ms
• Zaciski śrubowe dla pewnych, odpornych na wibracje połączeń
• Niski pobór mocy: maks. 2 W z magistrali
• Zielone wskaźniki LED statusu dla każdego wejścia
• Montaż na szynie DIN, ochrona IP20

W codziennym użytkowaniu

Zainstaluj SM 1221 obok swojego CPU S7-1200 i podłącz do 16 urządzeń polowych, takich jak wyłączniki krańcowe, czujniki fotoelektryczne lub przyciski. Możliwość sink/source modułu oznacza, że można podłączyć czujniki NPN lub PNP bez dodatkowych przekaźników interfejsu. Dostosuj czas filtru wejściowego w TIA Portal do szybkości sygnału — użyj krótkiego opóźnienia do szybkiego zliczania lub dłuższego, aby stłumić drgania styków. Diody LED dają natychmiastowe potwierdzenie obecności sygnału, przyspieszając lokalizowanie usterek. Ponieważ moduł pobiera tylko 2 W, często można dodać wiele jednostek do jednego CPU bez przekraczania budżetu mocy. Zaciski śrubowe akceptują przewody do 1,5 mm², a czytelne oznakowanie z przodu ułatwia okablowanie. W przypadku konserwacji moduł można wymienić bez ponownego okablowania całego panelu, ponieważ blok zacisków jest zdejmowany.

Pełna specyfikacja

• Marka: Siemens
• Model: 6ES7221-1BH32-0XB0
• MPN: 6ES7221-1BH32-0XB0
• EAN: 6940408100404
• Typ produktu: Moduł wejść cyfrowych
• Seria: SIMATIC S7-1200
• Oznaczenie modułu: SM 1221
• Liczba wejść cyfrowych: 16
• Napięcie wejściowe: 24 V DC
• Prąd wejściowy (sygnał '1'): Typ. 4 mA
• Typ wejścia: Sink/Source (kompatybilne z PNP/NPN)
• Izolacja: Tak, między kanałami a magistralą
• Napięcie izolacji: 500 V AC
• Opóźnienie wejściowe (konfigurowalne): 0,2 ms do 20 ms
• Dopuszczalna długość kabla (ekranowanego): Maks. 500 m
• Dopuszczalna długość kabla (nieekranowanego): Maks. 150 m
• Pobór mocy (z magistrali): Maks. 2 W
• Typ montażu: Szyna DIN
• Temperatura pracy: 0 do 60 °C
• Temperatura przechowywania: -40 do 70 °C
• Typ połączenia: Zaciski śrubowe
• Wskaźniki statusu: Zielona dioda LED dla statusu wejścia
• Stopień ochrony: IP20
• Możliwość aktualizacji firmware: Tak, przez CPU

Uwaga końcowa

Zaprojektowany do płynnej integracji z SIMATIC S7-1200, moduł wejść cyfrowych SM 1221 zapewnia niezawodne pozyskiwanie sygnałów w kompaktowej, przemysłowej obudowie.
