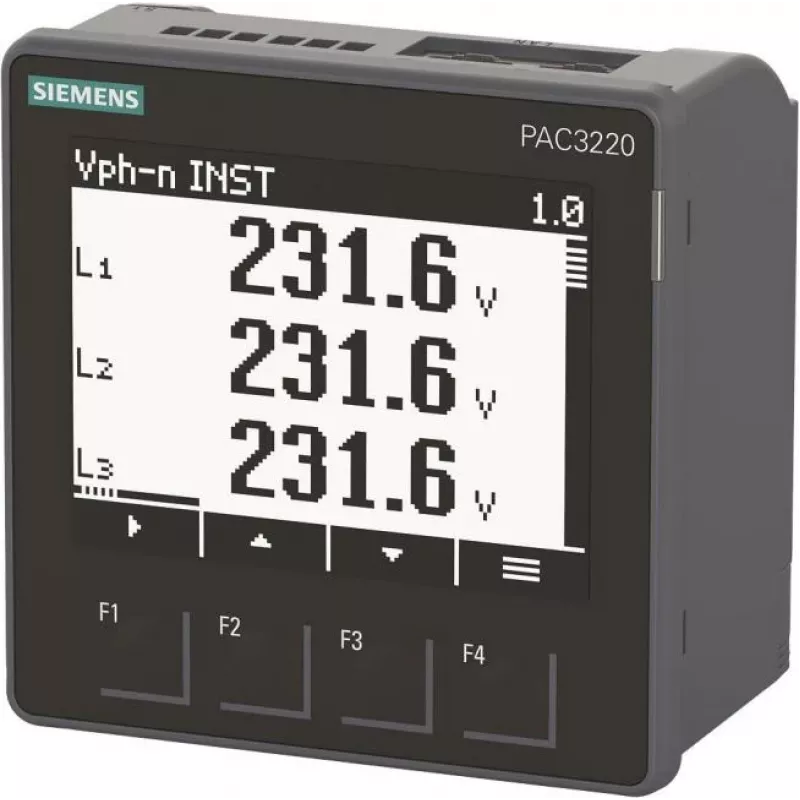

Siemens SENTRON 7KM3220-0BA01-1DA0 PAC3220 Power Monitoring Device

Siemens SENTRON 7KM3220-0BA01-1DA0 PAC3220 to wysokoprecyzyjne urządzenie do monitorowania mocy, przeznaczone do kompleksowego zarządzania energią w zastosowaniach przemysłowych i komercyjnych. Zapewnia dokładny pomiar parametrów elektrycznych, w tym napięcia, prądu, częstotliwości, mocy i energii, z dokładnością klasy 0,5S dla energii czynnej. Urządzenie wyposażone jest w monochromatyczny wyświetlacz graficzny LCD, komunikację Ethernet (Modbus TCP, PROFINET, HTTP, FTP, NTP) oraz zintegrowany rejestrator danych dla profili obciążenia i zdarzeń.

Zalety

Wysoka dokładność klasy 0,5S zapewnia wiarygodne rozliczanie energii i analizę. Wszechstronne interfejsy komunikacyjne umożliwiają bezproblemową integrację z systemami automatyki. Kompaktowa obudowa do montażu panelowego 96x96 mm pasuje do standardowych wycięć. Ochrona przedniej części IP65 pozwala na stosowanie w trudnych warunkach. Zintegrowany rejestrator danych zmniejsza potrzebę stosowania zewnętrznych urządzeń rejestrujących.

Zastosowanie

• Monitorowanie i zarządzanie energią w zakładach przemysłowych
• Pomiar podlicznikowy w budynkach komercyjnych
• Analiza jakości energii i monitorowanie harmonicznych
• Integracja z systemami zarządzania budynkiem (BMS)
• Monitorowanie systemów energii odnawialnej

Kluczowe specyfikacje

• Typ produktu: Urządzenie do monitorowania mocy
• Mierzone parametry: Napięcie, prąd, częstotliwość, moc czynna/bierna/pozorna, współczynnik mocy, energia (czynna/bierna/pozorna), harmoniczne do 31.
• Zakres pomiaru napięcia (bezpośrednio): Do 690 V L-L
• Wejście pomiaru prądu: Poprzez przekładniki prądowe, wtórne 1A lub 5A
• Klasa dokładności (energia czynna): Klasa 0,5S zgodnie z IEC 61557-12 i IEC 62053-22
• Wyświetlacz: LCD graficzny, monochromatyczny
• Komunikacja: Ethernet (Modbus TCP, PROFINET, HTTP, FTP, NTP)
• Wejścia cyfrowe: 2
• Wyjścia cyfrowe: 2
• Napięcie zasilania: 95-240 V AC/DC
• Montaż: Panelowy (wycięcie 96x96 mm)
• Klasa ochrony: Przód IP65, tył IP20
• Zakres częstotliwości: 45-65 Hz
• Fazy: 1-fazowe lub 3-fazowe (z/bez przewodu neutralnego)
• Kompatybilność oprogramowania: SENTRON powermanager

Zalecenia

Dla optymalnej wydajności należy używać z oprogramowaniem Siemens SENTRON powermanager do zaawansowanej analizy energii i raportowania. Zapewnij odpowiedni dobór i okablowanie przekładników prądowych dla dokładnego pomiaru prądu. Urządzenie nadaje się zarówno do nowych instalacji, jak i projektów modernizacyjnych.
