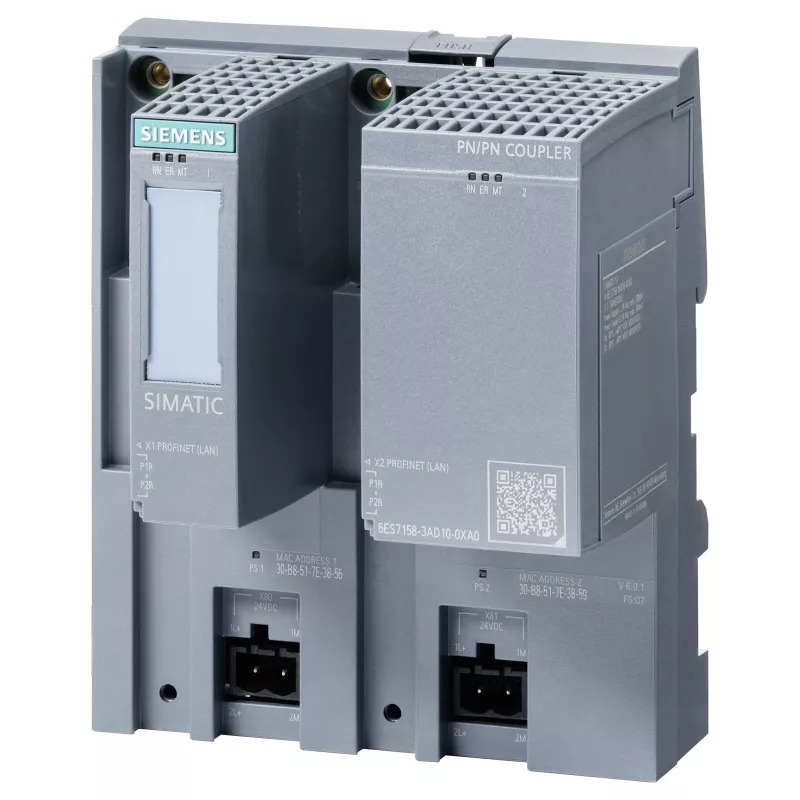

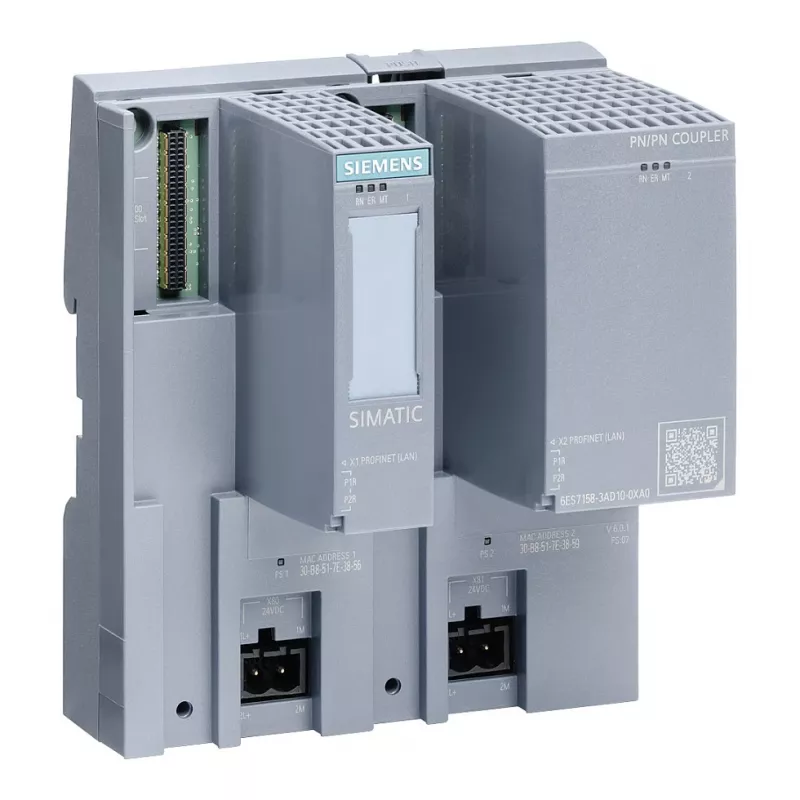

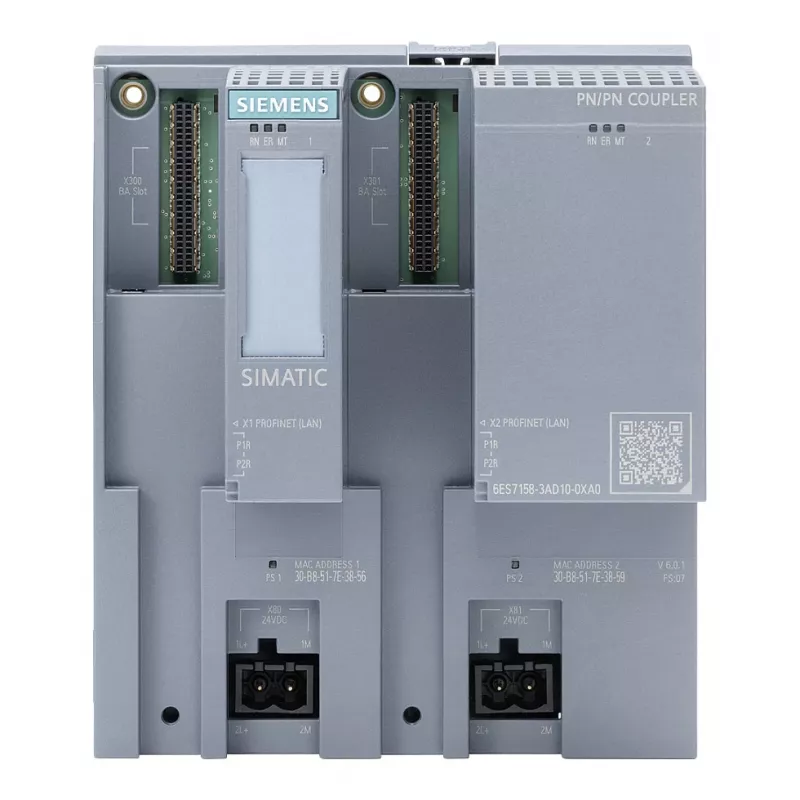

SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 | PROFINET IO Coupler do łączenia sieci

Połączenie dwóch sieci PROFINET IO często wymaga niezawodnego mostu, który zapewnia płynną komunikację bez utraty wydajności. SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 spełnia to zadanie, łącząc dwie sieci PROFINET IO, umożliwiając wymianę danych i sterowanie między nimi. Niezależnie od tego, czy integrujesz starsze systemy, czy rozbudowujesz istniejącą automatyzację, ten coupler zapewnia wydajną i transparentną transmisję danych.

Dla kogo jest przeznaczony

Ten coupler jest idealny dla inżynierów automatyki, integratorów systemów i pracowników utrzymania ruchu pracujących w środowiskach Siemens SIMATIC. Jest szczególnie przydatny w aplikacjach, w których dwie oddzielne sieci PROFINET muszą wymieniać dane I/O, takich jak rozproszone linie produkcyjne, systemy sterowania procesami lub łączenie różnych obszarów zakładu.

Główne cechy

• Łączy dwie sieci PROFINET IO, działając jako urządzenie IO po obu stronach
• Dwa porty Ethernet RJ45 dla Fast Ethernet (100 Mbit/s)
• Obsługuje do 1024 bajtów danych wejściowych i 1024 bajtów danych wyjściowych na stronę
• Zasilanie 24V DC, maksymalny pobór prądu 200 mA
• Montaż na szynie DIN dla łatwej instalacji w szafach sterowniczych
• Rozbudowana diagnostyka monitorowania sieci i statusu modułu
• Zgodność z PROFINET Conformance Class B (CC-B) dla standardowej komunikacji w czasie rzeczywistym

Specyfikacje

• Typ produktu: PROFINET IO Coupler
• Liczba interfejsów PROFINET: 2
• Typ interfejsu: RJ45 (Ethernet)
• Prędkość transmisji danych: 100 Mbit/s (Fast Ethernet)
• Rola PROFINET: Urządzenie IO po obu stronach
• Maks. długość danych I/O: 1024 bajty wejścia, 1024 bajty wyjścia na stronę
• Napięcie zasilania: 24V DC
• Pobór prądu: Maks. 200 mA przy 24V DC
• Oprogramowanie konfiguracyjne: TIA Portal, plik GSDML
• Typ montażu: Szyna DIN
• Temperatura pracy: 0 do 60 °C
• Temperatura przechowywania: -40 do +70 °C
• Klasa ochrony: IP20
• Izolacja elektryczna: Tak, między interfejsami PROFINET
• Aktualizacja oprogramowania: Tak, przez PROFINET
• Materiał obudowy: Kompozyt tworzywo sztuczne/metal
• Klasa zgodności PROFINET: B (CC-B)
• Synchronizacja: Standardowy czas rzeczywisty (RT), nie do izochronicznego czasu rzeczywistego (IRT)

Wskazówki

Podczas integracji PN/PN Coupler upewnij się, że obie sieci PROFINET mają skonfigurowane unikalne adresy IP i nazwy urządzeń. Użyj TIA Portal do prostej konfiguracji i diagnostyki. Coupler nie jest przeznaczony do aplikacji IRT; do izochronicznej komunikacji w czasie rzeczywistym rozważ alternatywne rozwiązania. Sprawdź, czy zasilanie zapewnia stabilne 24V DC i czy szyna DIN jest prawidłowo uziemiona.
