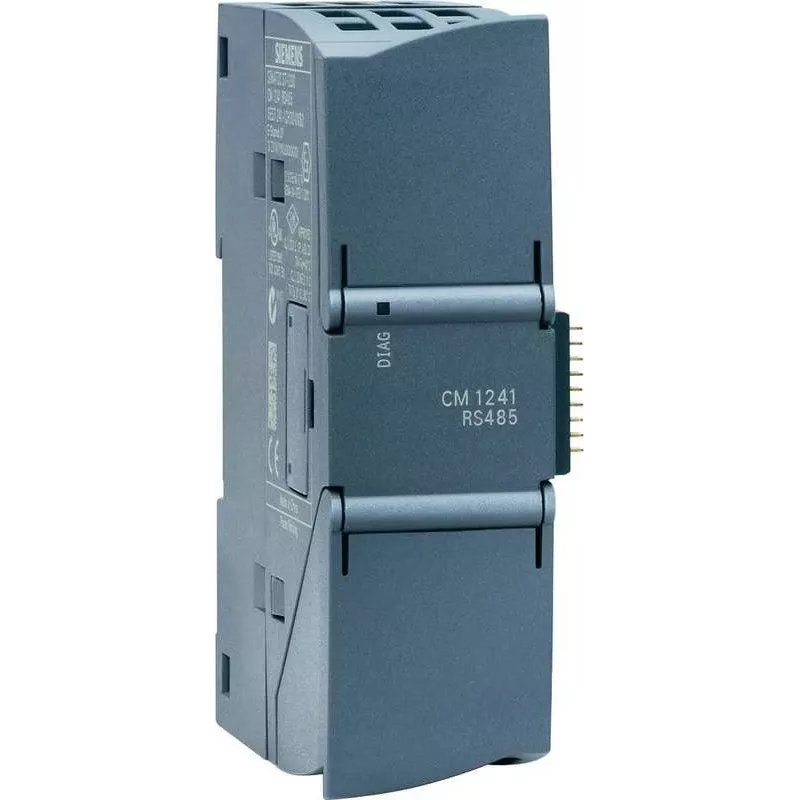

Siemens SIMATIC S7-1200 moduł komunikacyjny RS485 6ES7241-1CH32-0XB0

Siemens 6ES7241-1CH32-0XB0 to moduł komunikacyjny dla serii SIMATIC S7-1200, zapewniający jeden interfejs RS485 poprzez zaciski śrubowe. Obsługuje protokoły Modbus RTU (master/slave) oraz USS, umożliwiając bezproblemową integrację z napędami, czujnikami i innymi urządzeniami polowymi. Dzięki szybkości transmisji do 115,2 kbit/s i izolacji elektrycznej zapewnia niezawodną wymianę danych w środowiskach przemysłowych. Konfiguracja odbywa się za pomocą TIA Portal, co upraszcza konfigurację i diagnostykę.

Zalety

Moduł ten oferuje elastyczną łączność szeregową dla sterowników S7-1200, obsługując zarówno protokoły Modbus RTU, jak i USS. Jego izolacja elektryczna chroni magistralę backplane przed zakłóceniami, a szeroki zakres temperatur pracy (-20 °C do +60 °C) jest odpowiedni dla trudnych warunków przemysłowych. Połączenie za pomocą zacisków śrubowych umożliwia szybkie i bezpieczne okablowanie, a montaż na szynie DIN ułatwia integrację z istniejącymi szafami sterowniczymi.

Zastosowanie

• Podłączanie urządzeń podrzędnych Modbus RTU, takich jak liczniki energii, napędy i czujniki
• Sterowanie napędami Siemens za pomocą protokołu USS
• Rozszerzenie możliwości komunikacyjnych sterownika S7-1200 w automatyce fabrycznej
• Aplikacje wymagające niezawodnej komunikacji RS485 na dużych odległościach

Kluczowe specyfikacje

• Typ modułu: Moduł komunikacyjny
• Interfejs: RS485 (1 port)
• Protokoły: Modbus RTU (master/slave), USS (master)
• Szybkość transmisji danych: od 9,6 kbit/s do 115,2 kbit/s
• Napięcie zasilania: 24 V DC przez magistralę backplane
• Pobór prądu: maks. 40 mA
• Straty mocy: maks. 1 W
• Izolacja elektryczna: między interfejsem a magistralą backplane
• Montaż: szyna DIN
• Temperatura pracy: -20 °C do +60 °C (poziomo), -20 °C do +50 °C (pionowo)
• Stopień ochrony: IP20
• Konfiguracja: TIA Portal

Zalecenia

Do niezawodnej komunikacji szeregowej w systemach SIMATIC S7-1200 moduł ten jest doskonałym wyborem. Należy zapewnić prawidłowe uziemienie i stosować ekranowane kable skręcone dla sieci RS485, aby zminimalizować zakłócenia. Skonfiguruj moduł za pomocą najnowszej wersji TIA Portal, aby uzyskać optymalną wydajność.
