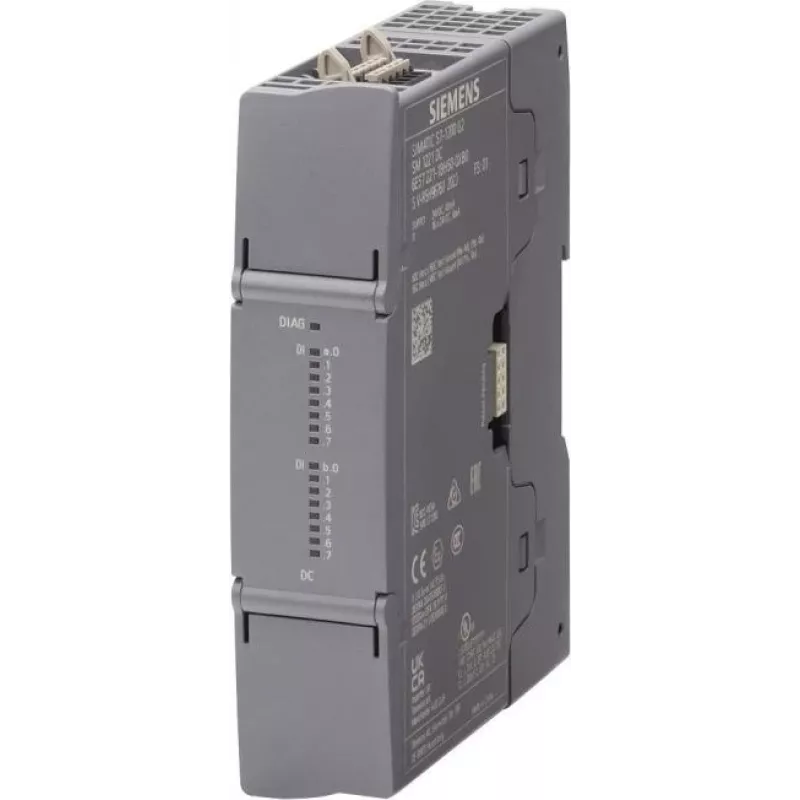

Siemens SIMATIC S7-1200 SM 1223 Cyfrowy moduł I/O, 8 WE 24V DC, 8 WY przekaźnik, 6ES7223-5PH50-0XB0

Moduł Siemens SIMATIC S7-1200 SM 1223 to kompaktowy cyfrowy moduł wejść/wyjść przeznaczony do systemu sterowania SIMATIC S7-1200. Łączy 8 cyfrowych wejść (24 V DC) i 8 cyfrowych wyjść (przekaźnikowych) w jednym urządzeniu, zapewniając oszczędność miejsca w aplikacjach automatyki przemysłowej. Moduł montowany jest na szynie DIN i posiada izolację galwaniczną między kanałami a szyną tylną, co gwarantuje niezawodną pracę w trudnych warunkach.

Zalety

Zintegrowane 8 WE i 8 WY w jednym module zmniejsza okablowanie i zajmowaną przestrzeń w szafie. Wyjścia przekaźnikowe umożliwiają przełączanie obciążeń DC i AC do 2 A na kanał. Konfigurowalny typ wejścia (sink/source) zapewnia elastyczność. Diody LED statusu umożliwiają szybką diagnostykę. Aktualizacja oprogramowania sprzętowego przez CPU dla przyszłych ulepszeń.

Zastosowanie

• Systemy automatyki przemysłowej i sterowania
• Budowa maszyn i automatyka fabryczna
• Sterowanie i monitorowanie procesów
• Automatyka budynkowa

Kluczowe specyfikacje

• Typ produktu: Cyfrowy moduł I/O
• Seria: SIMATIC S7-1200
• Typ modułu: SM 1223
• Liczba wejść cyfrowych: 8
• Napięcie wejść cyfrowych: 24 V DC
• Typ wejść cyfrowych: Sink/Source (konfigurowalny)
• Liczba wyjść cyfrowych: 8
• Typ wyjść cyfrowych: Przekaźnik
• Prąd wyjść cyfrowych (na kanał): 2 A
• Napięcie przełączania wyjść cyfrowych: Maks. 30 V DC / 250 V AC
• Izolacja galwaniczna: Tak (między kanałami a szyną tylną)
• Sposób montażu: Szyna DIN
• Temperatura pracy: 0 do 55 °C
• Pobór mocy: Maks. 2,5 W (z szyny tylnej)
• Wskaźniki statusu: Diody LED dla stanu wejść/wyjść
• Aktualizacja oprogramowania: Tak (przez CPU)
• Kompatybilność: CPU SIMATIC S7-1200
• Wymiary (SxWxG): 45 mm x 100 mm x 75 mm

Zalecenia

Ten moduł jest idealny do rozszerzenia liczby I/O w systemie S7-1200. Należy upewnić się co do kompatybilności z wersją oprogramowania CPU. W przypadku obciążeń o wysokim prądzie lub indukcyjnych zaleca się zastosowanie zewnętrznej ochrony.
