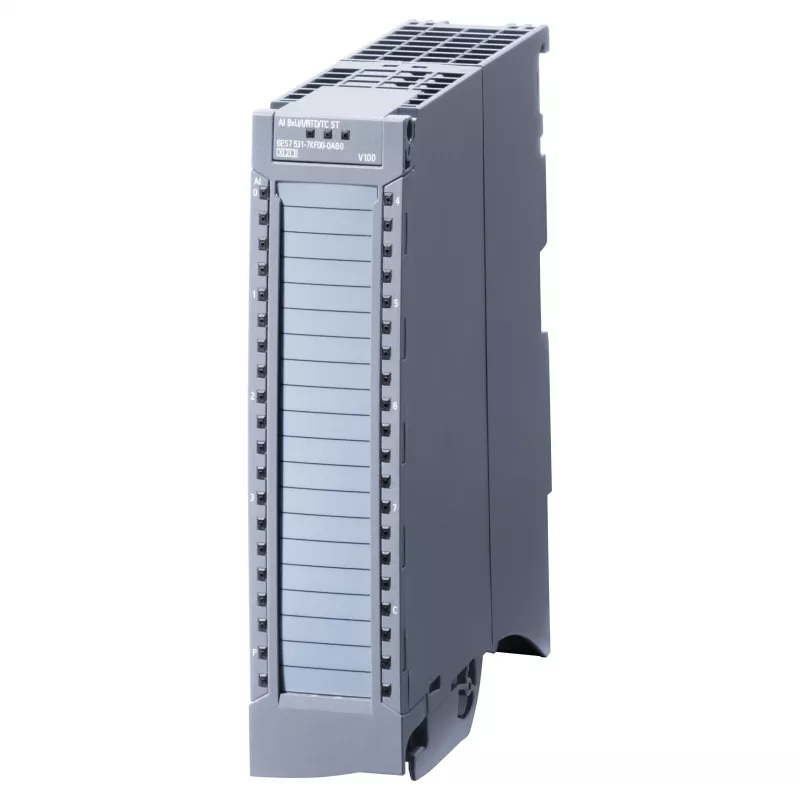

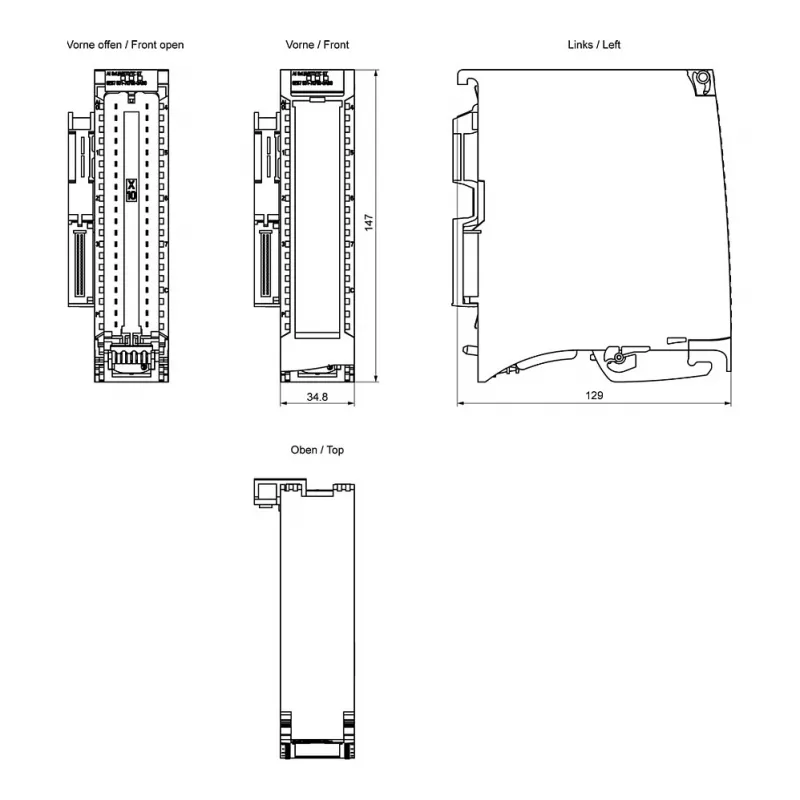

Siemens SIMATIC S7-1500 Moduł wejść analogowych AI 8xU/I/RTD/TC 16 Bit - 6ES7531-7KF00-0AB0

Moduł Siemens 6ES7531-7KF00-0AB0 to wysokiej gęstości moduł wejść analogowych dla rodziny sterowników SIMATIC S7-1500. Zapewnia osiem kanałów w jednym urządzeniu, z których każdy można skonfigurować dla sygnałów napięciowych, prądowych, RTD lub termopar. Ta wszechstronność czyni go kluczowym elementem automatyki procesowej, budowy maszyn i stanowisk testowych, gdzie konieczne jest pozyskiwanie sygnałów z wielu typów czujników bez dodatkowego sprzętu.

Najważniejsze cechy

• 8 wejść analogowych, każde konfigurowalne dla napięcia, prądu, RTD lub termopary
• Rozdzielczość 16-bitowa (ze znakiem) dla precyzyjnych pomiarów
• Obsługa szerokiego zakresu czujników RTD (Pt100, Ni100, Cu50 itp.) oraz termopar (typy B, E, J, K, N, R, S, T, C, D, L, U, TXK)

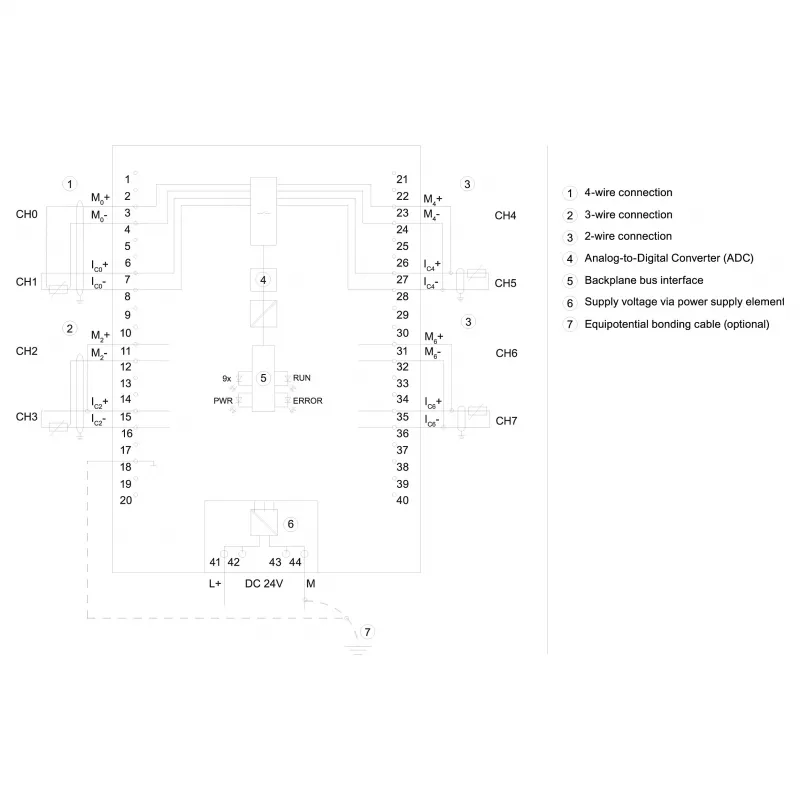

• Podłączenie 2-, 3- lub 4-przewodowe dla RTD
• Wewnętrzna lub zewnętrzna kompensacja zimnych końców dla termopar
• Kompleksowa diagnostyka: przerwa w przewodzie, zwarcie, przekroczenie zakresu, niedomiar, błąd zakresu pomiarowego, błąd czujnika, błąd napięcia wspólnego
• Przerwania sprzętowe przy naruszeniu wartości granicznych
• Izolacja podstawowa między kanałami a szyną tylną
• Szybka aktualizacja cykliczna: 10 ms dla wszystkich 8 kanałów
• W zestawie 40-stykowa wtyczka czołowa

W codziennym użytkowaniu

Konfiguracja jest prosta dzięki oprogramowaniu inżynierskiemu TIA Portal. Każdy kanał można ustawić na własny typ pomiaru i zakres, co pozwala na mieszane sygnały na jednym module. Moduł pasuje do standardowych szyn montażowych S7-1500 i pracuje w zakresie temperatur od 0 °C do 60 °C przy montażu poziomym. Funkcje diagnostyczne pomagają skrócić przestoje poprzez szybkie identyfikowanie błędów okablowania lub czujników.

Pełna specyfikacja

• Typ modułu: Moduł wejść analogowych
• Seria: SIMATIC S7-1500
• Liczba wejść analogowych: 8
• Typy sygnałów wejściowych: Napięcie (U), Prąd (I), RTD, Termopara (TC)
• Rozdzielczość: 16 bitów (ze znakiem)
• Zakresy napięciowe: ±10V, ±5V, ±2.5V, ±1.25V, 0-10V, 0-5V, 0-2.5V, 0-1.25V
• Zakresy prądowe: ±20mA, 0-20mA, 4-20mA
• Typy RTD: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100 (2-, 3-, 4-przewodowe)
• Typy termopar: B, E, J, K, N, R, S, T, C, D, L, U, TXK (z wewnętrzną/zewnętrzną kompensacją zimnych końców)
• Izolacja podstawowa: Tak (kanał do szyny tylnej)
• Dokładność (napięcie/prąd): 0,1% względem pełnej skali
• Dokładność (RTD/TC): 0,2% względem pełnej skali
• Pobór mocy z szyny tylnej: Maks. 0,9 W
• Funkcje diagnostyczne: Przerwa w przewodzie, zwarcie, przekroczenie/niedomiar, błąd zakresu pomiarowego, błąd czujnika, błąd napięcia wspólnego
• Przerwania sprzętowe: Tak (np. przy naruszeniu wartości granicznych)
• Kanały na grupę: 8 (wszystkie niezależnie konfigurowalne)
• Czas aktualizacji cyklicznej: 10 ms dla 8 kanałów (typowy)
• Temperatura pracy: 0 °C do 60 °C (montaż poziomy)
• Wtyczka czołowa: W zestawie (40-stykowa)
• Oprogramowanie konfiguracyjne: TIA Portal

Uwaga końcowa

Ten moduł to niezawodny wybór do wymagającego pozyskiwania sygnałów analogowych w systemach S7-1500. Jego wielofunkcyjne wejścia i solidna diagnostyka czynią go opłacalnym rozwiązaniem dla szerokiego zakresu zastosowań przemysłowych.
