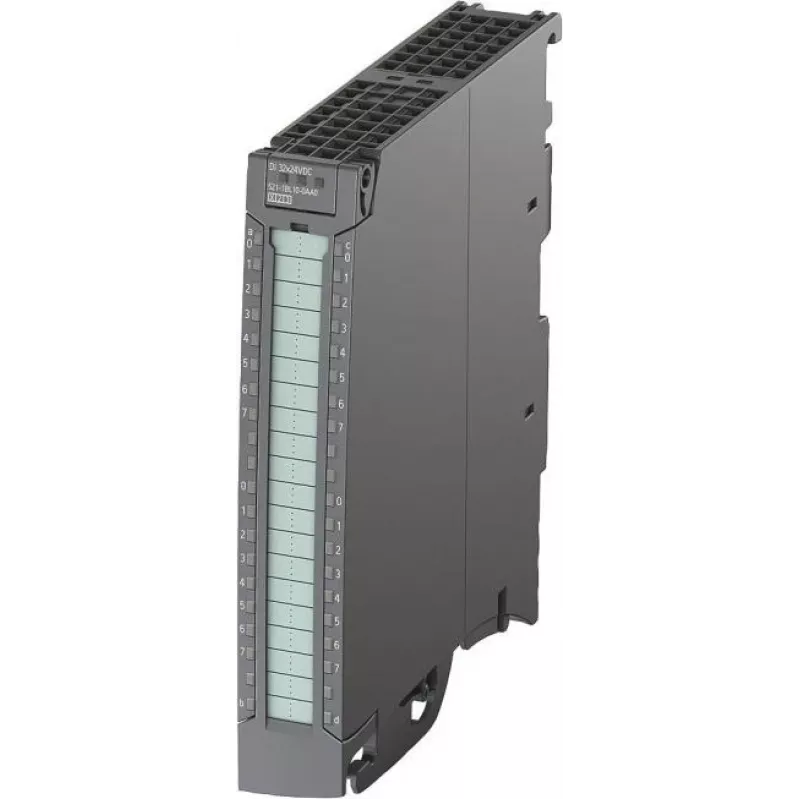

Siemens SIMATIC S7-1500 Digital Input Module DI 32x24VDC 6ES7521-1BL10-0AA0

Moduł wejść cyfrowych Siemens SIMATIC S7-1500 DI 32x24VDC (6ES7521-1BL10-0AA0) to wysokowydajny moduł wejść cyfrowych przeznaczony dla systemu automatyki SIMATIC S7-1500. Zapewnia 32 wejścia cyfrowe dla sygnałów 24 V DC, oferując niezawodne i szybkie pozyskiwanie sygnałów w aplikacjach sterowania przemysłowego.

Zalety

Moduł ten charakteryzuje się regulowanymi opóźnieniami wejść od 0,05 ms do 20 ms, co umożliwia elastyczne dostosowanie do różnych typów sygnałów. Dzięki separacji potencjałów między grupami kanałów a szyną tylną zapewnia solidną integralność sygnału i odporność na zakłócenia. Funkcje diagnostyczne, takie jak monitorowanie przerwy w przewodzie, zwarcia i napięcia zasilania, zwiększają niezawodność systemu i upraszczają rozwiązywanie problemów.

Zastosowania

• Systemy automatyki przemysłowej i sterowania procesami
• Budowa maszyn i linie produkcyjne
• Automatyka budynkowa i sterowanie infrastrukturą
• Wszelkie aplikacje wymagające 32 wejść cyfrowych z sygnałami 24 V DC

Kluczowe specyfikacje

• Typ modułu: Moduł wejść cyfrowych
• Seria: SIMATIC S7-1500
• Liczba wejść cyfrowych: 32
• Napięcie wejściowe: 24 V DC
• Prąd wejściowy (sygnał '1'): 2,5 mA
• Typ wejścia: Sink/Source (typ 3 wg IEC 61131-2)
• Opóźnienie wejścia: 0,05 ms do 20 ms (regulowane)
• Separacja potencjałów: Tak, między kanałami w grupach po 16 i od szyny tylnej
• Kanały na grupę: 16
• Pobór mocy (wewnętrzny): Maks. 0,8 W
• Pobór mocy (z zasilania obciążenia): Maks. 100 mA (plus prąd wejściowy)
• Funkcje diagnostyczne: Przerwa w przewodzie, zwarcie, monitorowanie napięcia zasilania
• Przerwania: Tak, dla alarmów procesowych
• Złącze czołowe: Nie dołączone, wymaga 40-stykowego złącza czołowego (śrubowe lub push-in)
• Temperatura pracy: 0 °C do 60 °C (montaż poziomy)
• Klasa ochrony: IP20
• Typ montażu: Szyna DIN
• Aktualizacja oprogramowania układowego: Tak

Zalecenia

Dla optymalnej wydajności należy używać z kompatybilnym CPU SIMATIC S7-1500 i 40-stykowym złączem czołowym (typ śrubowy lub push-in). Zapewnij odpowiednie uziemienie i ekranowanie zgodnie z wytycznymi instalacyjnymi Siemensa.
