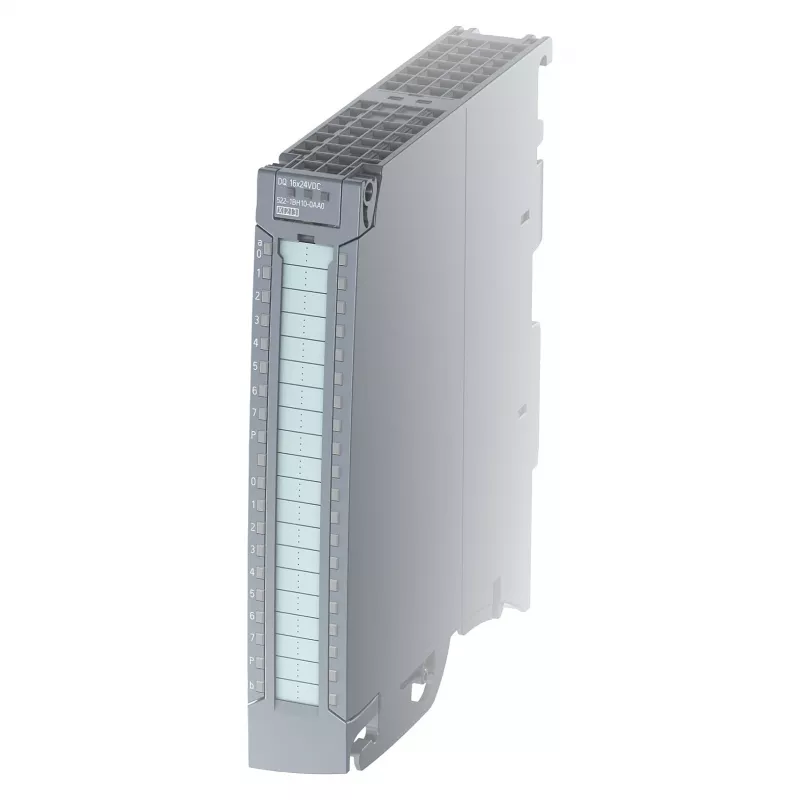

Siemens SIMATIC S7-1500 Moduł wyjść cyfrowych DQ 16x24VDC/0.5A (6ES7522-1BH10-0AA0)

Inżynierowie automatyki integrujący sterowanie dyskretne z systemami PLC SIMATIC S7-1500 polegają na tym module wyjść cyfrowych do przełączania 16 kanałów typu sourcing (PNP) przy 24 V DC, każdy o prądzie znamionowym 0,5 A. Dzięki złączom push-in i diagnostyce per kanał upraszcza okablowanie i rozwiązywanie problemów w budowie maszyn, przemyśle opakowaniowym i transporcie materiałów.

Kluczowe specyfikacje

• 16 wyjść cyfrowych, typu sourcing (PNP), grupowanych po cztery
• Napięcie wyjściowe: 24 V DC; prąd na kanał: 0,5 A
• Ochrona przeciwzwarciowa i przeciążeniowa per kanał
• Diagnostyka na poziomie kanału: przerwa w przewodzie, zwarcie, napięcie zasilania
• Izolacja między grupami i do szyny montażowej
• Złącze push-in w zestawie
• Montaż na szynie DIN, profil 35 mm
• Temperatura pracy: 0 do 60 °C
• Konfiguracja przez TIA Portal; możliwość aktualizacji oprogramowania układowego

Dlaczego warto wybrać

Ten moduł oferuje solidną ochronę i diagnostykę, które skracają przestoje. Zaciski push-in znacznie skracają czas okablowania, a izolacja per kanał zwiększa niezawodność systemu. Jako część rodziny S7-1500, integruje się bezproblemowo z TIA Portal dla zunifikowanego inżynierowania.

Idealne zastosowania

• Sterowanie zaworami elektromagnetycznymi, stycznikami i lampkami sygnalizacyjnymi
• Zadania szybkich wyjść w liniach pakujących i montażowych
• Zastosowania wymagające szczegółowej diagnostyki dla konserwacji predykcyjnej
• Modernizacja istniejących stacji S7-1500 o dodatkowe wyjścia cyfrowe

Warto wiedzieć

Maksymalna moc strat modułu wynosi 2,5 W, a moduł obsługuje aktualizacje oprogramowania układowego dla przyszłych ulepszeń. Złącze czołowe jest w zestawie, więc nie jest wymagany osobny zakup. Do szczegółowej konfiguracji użyj TIA Portal V13 lub nowszego.
