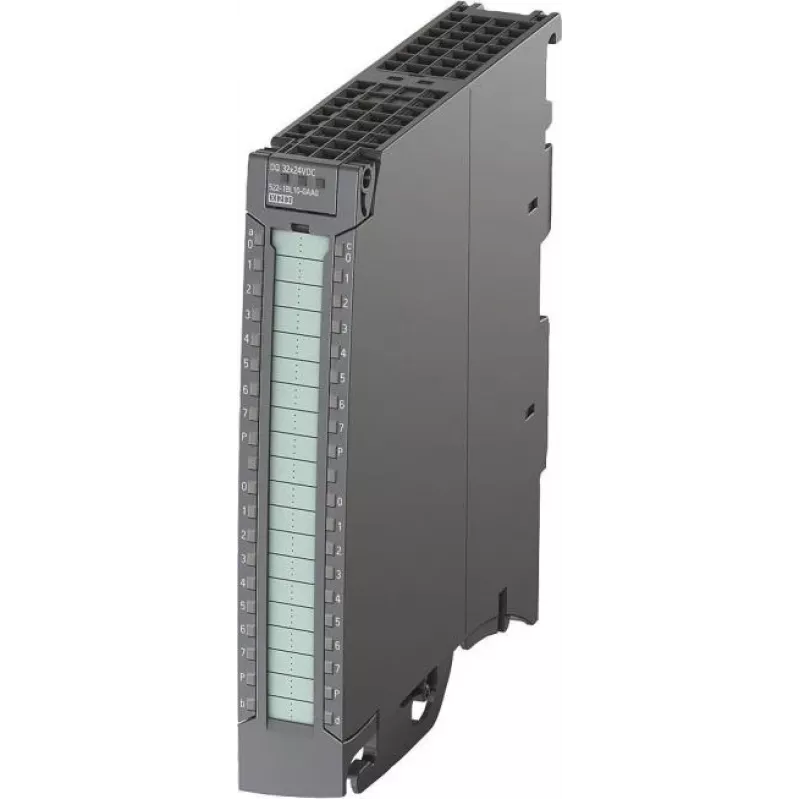

Siemens SIMATIC S7-1500 Digital Output Module DQ 32x24VDC/0.5A 6ES75221BL010AB0

Moduł wyjść cyfrowych Siemens SIMATIC S7-1500 DQ 32x24VDC/0.5A (6ES75221BL010AB0) to wysokowydajny moduł wyjść cyfrowych przeznaczony do zastosowań w automatyce przemysłowej. Zapewnia 32 kanały wyjść źródłowych 24V DC o prądzie znamionowym 0,5A na kanał, co czyni go idealnym do sterowania siłownikami, zaworami i wskaźnikami w środowiskach produkcyjnych i procesowych.

Zalety

Moduł oferuje niezawodne i precyzyjne sterowanie wyjściami cyfrowymi z zintegrowaną diagnostyką zwarć, przerw w przewodach i monitorowaniem napięcia zasilania. Złącze czołowe typu push-in upraszcza okablowanie i skraca czas instalacji. Moduł obsługuje parametryzowalne opóźnienie wyjścia, co pozwala na dostosowanie do specyficznych wymagań aplikacji. Dzięki kompaktowej konstrukcji i montażowi na szynie DIN idealnie pasuje do szaf sterowniczych.

Zastosowanie

• Systemy automatyki przemysłowej i sterowania
• Linie produkcyjne i montażowe
• Sterowanie i monitorowanie procesów
• Budowa maszyn i inżynieria zakładów

Kluczowe specyfikacje

• Typ modułu: Moduł wyjść cyfrowych
• Seria: SIMATIC S7-1500
• Liczba wyjść cyfrowych: 32 kanały
• Napięcie wyjściowe: 24V DC
• Prąd wyjściowy na kanał: 0,5 A
• Całkowity prąd na grupę: 4 A (8 kanałów na grupę)
• Typ wyjścia: Źródłowe (PNP)
• Izolacja: Tak, kanał od szyny magistrali
• Diagnostyka: Jednokanałowa (zwarcie, przerwa w przewodzie, napięcie zasilania)
• Parametryzowalne opóźnienie wyjścia: Tak
• Złącze czołowe: Typ push-in
• Strata mocy: Maks. 3,5 W
• Temperatura pracy: 0 do 60 °C
• Sposób montażu: Szyna DIN
• Klasa ochrony: IP20
• Zabezpieczenie przed zwarciem: Tak, elektroniczne
• Wykrywanie przerwy w przewodzie: Tak
• Prąd szyny magistrali: Maks. 100 mA

Zalecenia

Aby uzyskać optymalną wydajność, należy połączyć ten moduł z kompatybilnym CPU SIMATIC S7-1500 i używać odpowiednich złączy czołowych typu push-in. Zapewnij prawidłowe uziemienie i ekranowanie zgodnie z wytycznymi instalacyjnymi Siemensa.
