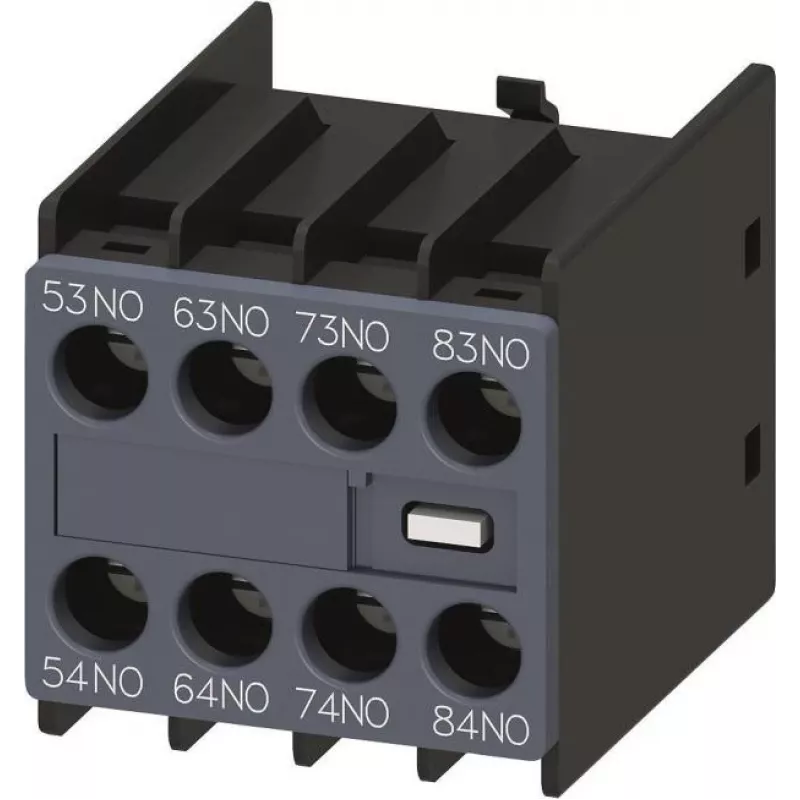

Siemens SIRIUS 3RH2 blok styków pomocniczych, 4 styki NO, montaż przedni, złącza śrubowe, 3RH2911-1GA40

Dla obwodów sterowniczych wymagających niezawodnego zwielokrotniania sygnału, blok styków pomocniczych Siemens 3RH2911-1GA40 wyróżnia się 4 stykami normalnie otwartymi (NO) i konstrukcją do montażu przedniego, dostosowaną do styczników SIRIUS 3RT2 i przekaźników sterowniczych 3RH2. W przeciwieństwie do uniwersalnych bloków dodatkowych, ten moduł zapewnia precyzyjne sprzężenie zwrotne stanu przełączania przy wysokiej wytrzymałości elektrycznej i mechanicznej, gwarantując długoterminową stabilność w środowiskach przemysłowych.

Najważniejsze cechy

• 4 styki NO do wszechstronnych zadań sterowania i sygnalizacji
• Montaż przedni umożliwiający szybki, beznarzędziowy montaż zatrzaskowy
• Złącza śrubowe przyjmują przewody sztywne i giętkie do 4 mm²
• Znamionowe napięcie izolacji 690 V, wytrzymałość udarowa 6 kV
• Wysoka trwałość: 10 milionów cykli elektrycznych, 30 milionów cykli mechanicznych

W codziennym użytkowaniu

Montowany bezpośrednio na przedzie stycznika lub przekaźnika, blok ten odwzorowuje stan styków głównych, umożliwiając blokady, sygnalizację stanu lub sterowanie obciążeniem. Jego kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, a złącza śrubowe zapewniają pewne, bezobsługowe połączenia. Ochrona przednia IP40 chroni przed przypadkowym dotknięciem, a szeroki zakres temperatur pracy (-25 do +60 °C) odpowiada trudnym warunkom przemysłowym.

Pełna specyfikacja

• Typ produktu: blok styków pomocniczych
• Seria: SIRIUS 3RH2
• Konfiguracja styków: 4 NO (normalnie otwarte)
• Liczba biegunów: 4
• Typ montażu: montaż przedni
• Kompatybilność: do styczników 3RT2, przekaźników sterowniczych 3RH2
• Typ połączenia: złącza śrubowe
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Znamionowy prąd roboczy (AC-15, 230 V): 6 A
• Znamionowy prąd roboczy (AC-15, 400 V): 3 A
• Znamionowy prąd roboczy (DC-13, 24 V): 10 A
• Znamionowy prąd roboczy (DC-13, 220 V): 0,3 A
• Przekrój przewodu, sztywny: 0,5 - 4 mm²
• Przekrój przewodu, giętki z tulejką: 0,5 - 2,5 mm²
• Zakres temperatur pracy: -25 do +60 °C
• Stopień ochrony (przód): IP40
• Stopień ochrony (złącza): IP20
• Trwałość elektryczna: 10 milionów cykli przełączeń
• Trwałość mechaniczna: 30 milionów cykli przełączeń

Uwaga końcowa

Zaprojektowany do bezproblemowej integracji z modułowym systemem Siemens SIRIUS, ten blok styków pomocniczych jest niezawodnym wyborem do rozszerzania funkcji sterowania bez kompromisów w zakresie wydajności i bezpieczeństwa.
