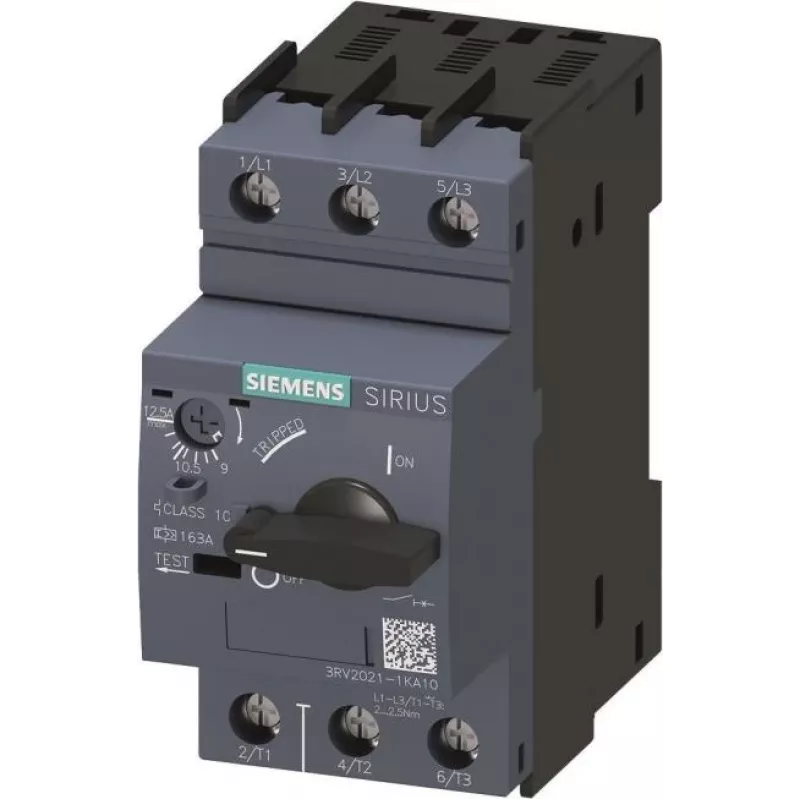

Siemens SIRIUS 3RV2 Motor Starter Protector 9-12.5A 3RV2021-1KA10

Wyłącznik silnikowy / wyłącznik nadprądowy Siemens SIRIUS 3RV2021-1KA10 to kompaktowe urządzenie z serii SIRIUS 3RV2, rozmiar S00. Posiada wyzwalacz termiczno-magnetyczny typu A z regulowanym zakresem prądu od 9 do 12,5 A, co czyni go idealnym do ochrony silników i odbiorników przed przeciążeniem i zwarciem. Przy znamionowym prądzie roboczym 12,5 A dla AC-3, 400 V i wysokiej zdolności zwarciowej 100 kA przy 400 V, to 3-biegunowe urządzenie zapewnia niezawodną ochronę w środowiskach przemysłowych.

Zalety

Wysoka zdolność zwarciowa (100 kA przy 400 V) zapewnia bezpieczeństwo i ochronę sprzętu. Regulowane ustawienie przeciążenia termicznego umożliwia precyzyjne dopasowanie do prądu pełnego obciążenia silnika. Kompaktowy rozmiar S00 oszczędza miejsce w szafach sterowniczych. Nadaje się do montażu na szynie DIN oraz na śruby.

Zastosowanie

• Ochrona silników w automatyce przemysłowej
• Zestawy łączeniowe i sterownicze
• Ochrona transformatorów, pomp, wentylatorów i przenośników

Kluczowe specyfikacje

• Typ produktu: Wyłącznik silnikowy / Wyłącznik nadprądowy
• Seria: SIRIUS 3RV2
• Rozmiar: S00
• Liczba biegunów: 3-biegunowy
• Znamionowy prąd roboczy (Ie): 12,5 A (dla AC-3, 400 V)
• Regulowany zakres prądu (przeciążenie termiczne): 9 ... 12,5 A
• Nastawa wyzwalacza zwarciowego (magnetycznego): 163 A
• Znamionowe napięcie robocze (Ue): 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Znamionowa graniczna zdolność zwarciowa (Icu) przy 400 V: 100 kA
• Znamionowa robocza zdolność zwarciowa (Ics) przy 400 V: 100 kA
• Charakterystyka wyzwalania: Termiczno-magnetyczna (wyzwalacz A)
• Rodzaj montażu: Szyna DIN (35 mm) / Montaż śrubowy
• Rodzaj połączenia: Zaciski śrubowe
• Klasa ochronności (IP): IP20 (od przodu), IP00 (zaciski)
• Temperatura otoczenia (praca): -20 do +60 °C
• Trwałość łączeniowa: 100 000 cykli łączeniowych
• Trwałość mechaniczna: 10 000 000 cykli łączeniowych

Zalecenia

Dla optymalnej wydajności należy stosować akcesoria Siemens SIRIUS 3RV2, takie jak łączniki pomocnicze, wyzwalacze podnapięciowe i wyzwalacze bocznikowe. Zapewnij prawidłowy montaż i okablowanie zgodnie z instrukcją producenta.
