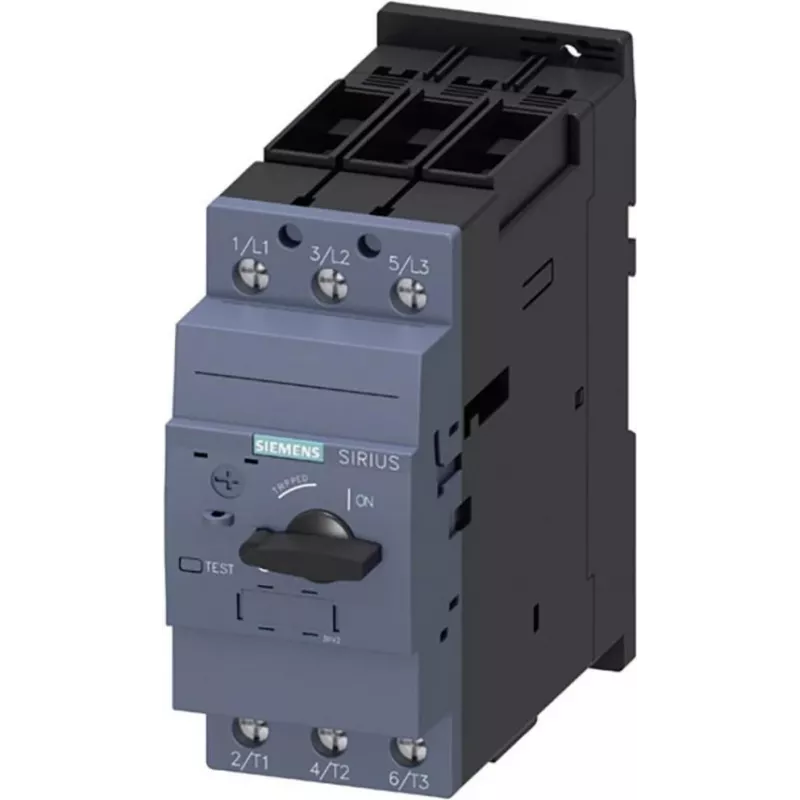

Siemens SIRIUS 3RV2 ochrona silnika wyłącznik nadprądowy 3RV2031-4PA10, 3-biegunowy, 28-32 A, 690 V AC, klasa 10, zaciski śrubowe

Ochrona silnika może być słabym ogniwem w instalacjach przemysłowych — przeciążenia termiczne i zwarcia powodują kosztowne przestoje i uszkodzenia sprzętu. Siemens SIRIUS 3RV2 ochrona silnika (MSP) wypełnia tę lukę, łącząc wyłącznik nadprądowy i przekaźnik przeciążeniowy termiczny w jednym kompaktowym urządzeniu montowanym na szynie DIN. 3RV2031-4PA10 to urządzenie 3-biegunowe, klasy 10, z regulowanym wyzwalaczem termicznym od 28 do 32 A i stałym wyzwalaczem magnetycznym przy 416 A, przystosowane do napięć roboczych do 690 V AC. Zapewnia niezawodną ochronę silników trójfazowych w wymagających środowiskach.

Dla kogo

Ten MSP jest przeznaczony dla konstruktorów rozdzielnic, inżynierów utrzymania ruchu i producentów maszyn, którzy potrzebują oszczędzającego miejsce, wysokowydajnego urządzenia ochronnego dla standardowych silników trójfazowych do 32 A. Idealny do przemysłowych szaf sterowniczych, przepompowni, systemów przenośnikowych i aplikacji HVAC, gdzie niezawodna ochrona silnika i szybka izolacja awarii są niezbędne.

Główne cechy

• Połączona ochrona zwarciowa i przeciążeniowa w jednym module o szerokości 45 mm
• Regulowane nastawienie wyzwalacza termicznego od 28 do 32 A, dopasowane do prądu znamionowego silnika
• Stały wyzwalacz magnetyczny przy 416 A dla natychmiastowej reakcji na zwarcie
• Charakterystyka wyzwalania klasy 10 dla normalnych warunków rozruchu silnika
• Wysoka zdolność wyłączania: 50 kA przy 400 V AC
• Znamionowe napięcie izolacji 690 V, wytrzymałość udarowa 6 kV
• Zaciski śrubowe dla bezpiecznego, łatwego w utrzymaniu okablowania
• Montaż na standardowej szynie DIN 35 mm lub mocowanie śrubowe
• Ochrona IP20 na przedniej ścianie; odpowiedni do zamkniętych rozdzielnic
• Długa żywotność: 100 000 operacji elektrycznych i 10 000 000 operacji mechanicznych

Specyfikacje

• Marka: Siemens
• Seria: SIRIUS 3RV2
• Rozmiar: S0
• Liczba biegunów: 3
• Regulowany zakres prądu: 28 – 32 A
• Natychmiastowe wyzwalanie zwarciowe: 416 A
• Znamionowe napięcie robocze Ue: 690 V AC
• Znamionowe napięcie izolacji Ui: 690 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV
• Zdolność wyłączania zwarciowego Icu przy 400 V AC: 50 kA
• Klasa wyzwalania: klasa 10
• Typ wyzwalacza przeciążeniowego: termiczny
• Typ wyzwalacza zwarciowego: magnetyczny
• Montaż: szyna DIN 35 mm lub mocowanie śrubowe
• Podłączenie: zaciski śrubowe
• Klasa ochrony: IP20 (przód)
• Temperatura otoczenia podczas pracy: -20 °C do +60 °C
• Żywotność elektryczna: 100 000 cykli łączeniowych
• Żywotność mechaniczna: 10 000 000 cykli łączeniowych
• Typ produktu: ochrona silnika / wyłącznik nadprądowy

Wskazówki

Ustaw wyzwalacz termiczny na znamionowy prąd znamionowy silnika podany na tabliczce znamionowej. W przypadku silników o wysokim prądzie rozruchowym sprawdź, czy charakterystyka klasy 10 pozwala na rozruch bez niepożądanego wyzwalania. Zawsze instaluj w odpowiedniej obudowie, aby zachować stopień ochrony IP20 i chronić przed przypadkowym dotknięciem.
