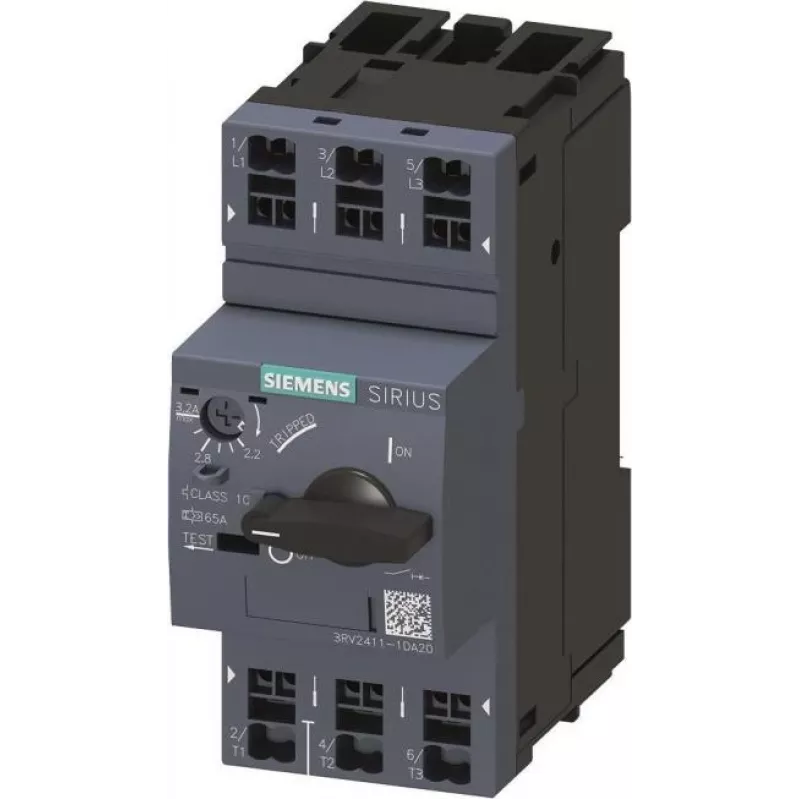

Siemens SIRIUS 3RV2 Wyłącznik nadprądowy do ochrony transformatora, 3RV2411-1DA20, 2,2-3,2 A, 65 A

Wyłącznik nadprądowy Siemens SIRIUS 3RV2 do ochrony transformatora, model 3RV2411-1DA20, to wysokowydajne urządzenie 3-biegunowe zaprojektowane do zabezpieczania transformatorów przed przeciążeniami i zwarciami. Z regulowanym zakresem wyzwalania przeciążeniowego 2,2-3,2 A i stałym wyzwalaniem zwarciowym 65 A zapewnia niezawodną ochronę w zastosowaniach przemysłowych. Rozmiar ramy S00 i połączenia śrubowe umożliwiają montaż na szynie DIN lub śrubowy, oferując elastyczność instalacji.

Zalety

Ten wyłącznik nadprądowy zapewnia precyzyjną ochronę przeciążeniową z regulowanym ustawieniem, zmniejszając ryzyko zbędnych wyłączeń przy jednoczesnym zapewnieniu bezpieczeństwa sprzętu. Jego wysoka zdolność wyłączania 100 kA przy 400 V AC gwarantuje niezawodne działanie w warunkach zwarciowych. Kompaktowa konstrukcja S00 oszczędza miejsce w szafach sterowniczych, a ochrona czołowa IP20 zwiększa bezpieczeństwo operatora.

Zastosowanie

• Ochrona transformatorów w przemysłowych systemach dystrybucji energii
• Centra sterowania silnikami i rozdzielnice
• Zastosowania wymagające niezawodnej ochrony przeciążeniowej i zwarciowej

Kluczowe specyfikacje

• Typ produktu: Wyłącznik nadprądowy do ochrony transformatora
• Seria: SIRIUS 3RV2
• Rozmiar ramy: S00
• Liczba biegunów: 3-biegunowy
• Zakres nastawczy wyzwalacza przeciążeniowego (Ir): 2,2 - 3,2 A
• Nastawa wyzwalacza zwarciowego (Ii): 65 A
• Prąd znamionowy pracy (Ie): 3,2 A (przy AC-3, 400 V)
• Napięcie znamionowe izolacji (Ui): 690 V
• Napięcie znamionowe udarowe wytrzymywane (Uimp): 6 kV
• Napięcie znamionowe pracy (Ue): 690 V AC
• Znamionowa zdolność wyłączania zwarciowego (Icu) przy 400 V: 100 kA
• Znamionowa zdolność wyłączania zwarciowego w eksploatacji (Ics) przy 400 V: 100 kA
• Rodzaj montażu: Szyna DIN / Montaż śrubowy
• Rodzaj połączenia: Zaciski śrubowe
• Stopień ochrony (IP): IP20 (przód), IP00 (zaciski)
• Temperatura otoczenia (praca): -20 do +60 °C
• Trwałość łączeniowa: 100 000 cykli łączeniowych
• Trwałość mechaniczna: 10 000 000 cykli łączeniowych
• Funkcja ochronna: Przeciążenie, Zwarcie
• Zastosowanie: Ochrona transformatora

Zalecenia

Aby uzyskać optymalną wydajność, należy zapewnić właściwą koordynację z urządzeniami zabezpieczającymi upstream. Sprawdź, czy wybrane ustawienie przeciążenia odpowiada prądowi znamionowemu transformatora. To urządzenie nie jest przeznaczone do ochrony silników; w zastosowaniach silnikowych należy użyć odpowiedniego wyłącznika nadprądowego do ochrony silników SIRIUS 3RV2.
