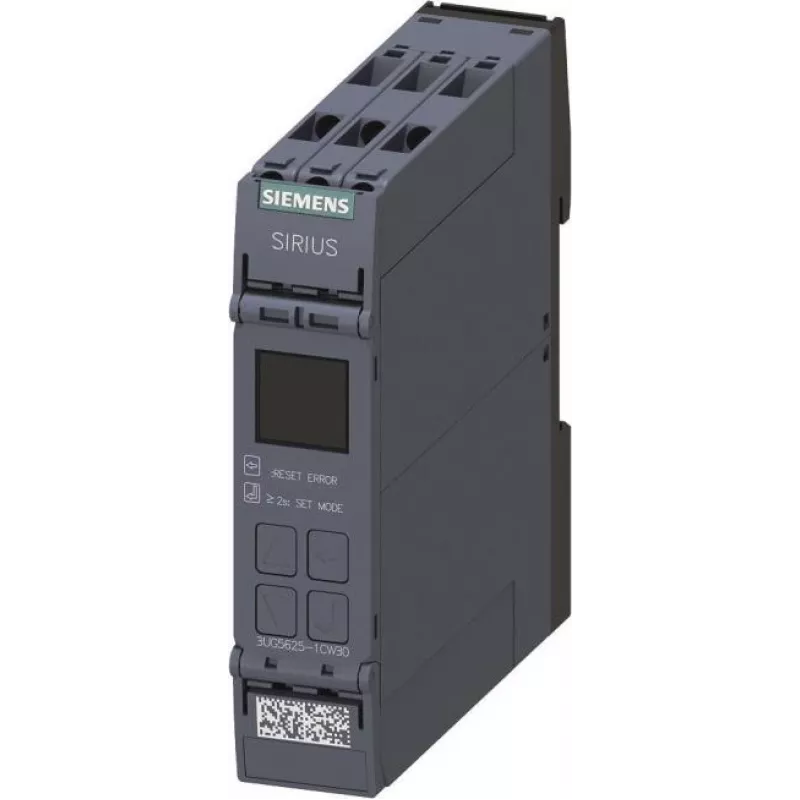

SIEMENS SIRIUS 3UG5625-1CW30 Przekaźnik kontroli prądu różnicowego, czuły na AC/DC, 24-240 V AC/DC, 1 kanał, cyfrowy LCD, 2 styki przełączne

Przekaźnik kontroli prądu różnicowego z serii SIRIUS 3UG5, zaprojektowany do precyzyjnego wykrywania prądów upływowych czułych na AC/DC (typ B) w przemysłowych systemach zasilania. Urządzenie to w sposób ciągły monitoruje prądy różnicowe od 0,03 A do 40 A w szerokim zakresie częstotliwości do 2000 Hz, zapewniając wczesne ostrzeganie i sygnały alarmowe poprzez dwa przełączne wyjścia przekaźnikowe. Jego cyfrowy wyświetlacz LCD i regulowany czas reakcji (0,02–20 s) czynią go niezbędnym elementem zwiększającym bezpieczeństwo elektryczne i zapobiegającym kosztownym przestojom.

Zalety

Czuła na AC/DC zasada pomiaru (typ B) zapewnia niezawodne wykrywanie gładkich prądów różnicowych DC, tętniących DC i zwarć AC. Szeroki zakres napięcia pomocniczego 24–240 V AC/DC pozwala na elastyczną integrację z różnymi obwodami sterowania. Dwa niezależnie regulowane progi (ostrzegawczy i alarmowy) umożliwiają stopniowe strategie reakcji. Cyfrowy wyświetlacz zapewnia wyraźne, bieżące wartości prądu różnicowego i wskazanie stanu. Montaż na szynie DIN i złącza śrubowe upraszczają instalację i konserwację.

Zastosowanie

• Monitorowanie prądów różnicowych w maszynach i instalacjach przemysłowych
• Ochrona przed uszkodzeniami izolacji w stacjach ładowania DC i systemach fotowoltaicznych
• Zwiększenie bezpieczeństwa w centrach danych i krytycznej dystrybucji energii
• Integracja z zewnętrznymi przekładnikami prądowymi (np. seria 3UL23) do zastosowań wysokoprądowych

Kluczowe specyfikacje

• Zasada pomiaru: czuła na AC/DC (typ B)
• Liczba kanałów: 1
• Znamionowe napięcie zasilania: 24–240 V AC/DC
• Zakres pomiarowy: 0,03–40 A
• Czas reakcji: regulowany 0,02–20 s
• Wyjście: 2 styki przełączne (5 A przy 250 V AC)
• Montaż: szyna DIN 35 mm
• Stopień ochrony: IP20 (zaciski), IP40 (przód)
• Temperatura pracy: -25 do +60 °C

Zalecenia

Aby uzyskać optymalną wydajność, należy połączyć ten przekaźnik z zewnętrznym przekładnikiem prądowym serii SIEMENS 3UL23 dopasowanym do prądu obciążenia. Zapewnić odpowiednie ekranowanie i uziemienie kabli sygnałowych, aby zminimalizować zakłócenia elektromagnetyczne. Skonfigurować próg ostrzegawczy poniżej progu alarmowego, aby umożliwić działania zapobiegawcze przed wystąpieniem krytycznych awarii.
