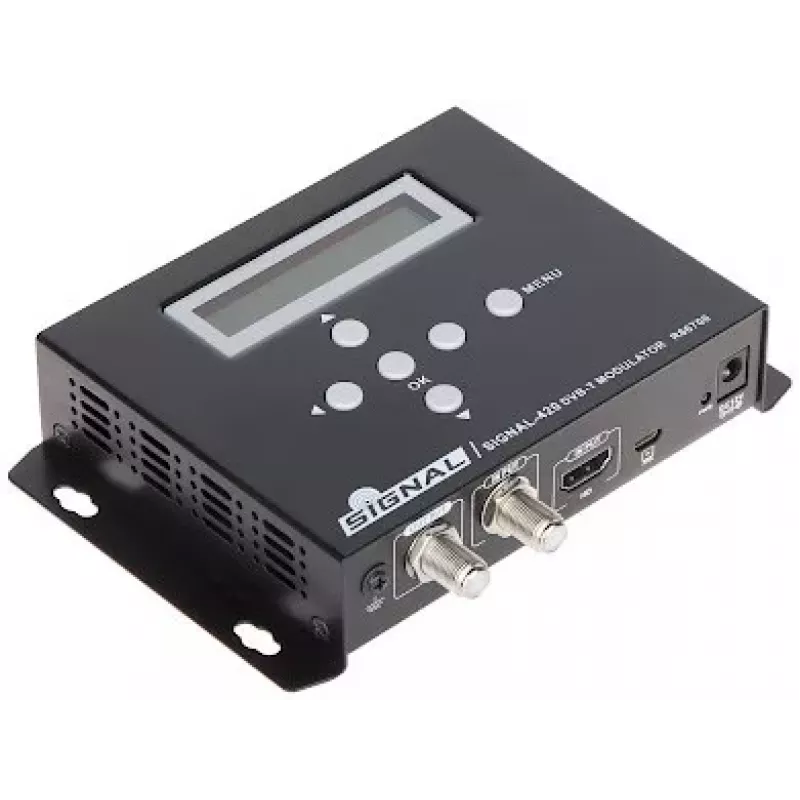

SIGNAL DVB-T Modulator MOD/SIG-420

Modulator DVB-T SIGNAL MOD/SIG-420 to profesjonalny konwerter HDMI na RF przeznaczony do dystrybucji cyfrowych sygnałów telewizyjnych w sieciach kablowych. Przyjmuje sygnał HDMI i wyprowadza zmodulowany sygnał RF DVB-T (COFDM), idealny do hoteli, szpitali, szkół i innych instalacji komercyjnych wymagających lokalnej dystrybucji kanałów.

Zalety

Wysokiej jakości kodowanie wideo H.264 zapewnia efektywne wykorzystanie pasma przy zachowaniu ostrego obrazu w rozdzielczości 1080p. Modulator obsługuje zakresy częstotliwości VHF i UHF z regulowanym poziomem wyjścia, co umożliwia elastyczną integrację z istniejącymi systemami antenowymi. Łatwa konfiguracja za pomocą wyświetlacza LCD i przycisków upraszcza ustawienia bez dodatkowego oprogramowania.

Zastosowanie

• Dystrybucja źródeł HDMI (np. odtwarzacze multimedialne, kamery) w sieciach telewizji kablowej
• Dodawanie lokalnych kanałów do systemów telewizyjnych w hotelach lub szpitalach
• Cyfrowe oznakowanie i wyświetlacze informacyjne w miejscach publicznych
• Zastępowanie modulatorów analogowych w starszych systemach dystrybucji RF

Kluczowe specyfikacje

• Wejście: 1x HDMI
• Wyjście: 1x RF (złącze F)
• Standard wyjścia: DVB-T (COFDM)
• Kodowanie wideo: H.264 (MPEG-4 AVC)
• Kodowanie audio: MPEG-1 Layer II, AAC
• Maks. rozdzielczość: 1080p (1920x1080@60p)
• Częstotliwość RF: 174-230 MHz (VHF), 470-862 MHz (UHF)
• Szerokość kanału: 7 MHz, 8 MHz
• Modulacja: QPSK, 16QAM, 64QAM
• Kodowanie splotowe: 1/2, 2/3, 3/4, 5/6, 7/8
• Odstęp ochronny: 1/4, 1/8, 1/16, 1/32
• MER: >35 dB
• Poziom wyjścia RF: 70-100 dBµV (regulowany)
• Tryb FFT: 2K, 8K
• Obsługa LCN: Tak
• Obsługa NIT: Tak
• Konfiguracja: Wyświetlacz LCD i przyciski
• Zasilanie: DC 12V / 1.5A (zasilacz zewnętrzny)

Zalecenia

Aby uzyskać optymalną wydajność, używaj wysokiej jakości kabla koncentrycznego RG6 i zapewnij odpowiednie dopasowanie impedancji. Modulator jest kompatybilny ze standardowymi odbiornikami DVB-T i telewizorami z tunerem cyfrowym. Przed instalacją zawsze sprawdź lokalne przepisy dotyczące częstotliwości.
