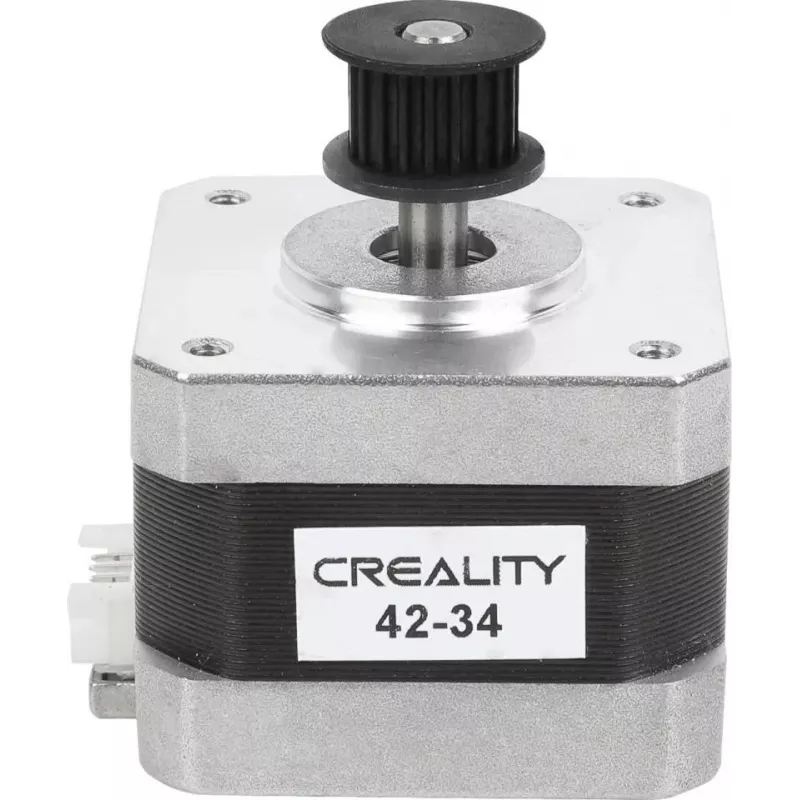

Silnik osi X Creality Ender-3 V3 SE (NEMA 17, 1,8°, 4-przewodowy, JST-XH)

Silnik osi X Creality Ender-3 V3 SE (3204120188) to oryginalna część zamienna przeznaczona specjalnie do drukarki 3D Creality Ender-3 V3 SE. Ten silnik krokowy NEMA 17 zapewnia precyzyjny i niezawodny ruch wzdłuż osi X, gwarantując stałą jakość wydruku. Dzięki konstrukcji 2-fazowej i krokowi 1,8° zapewnia płynne i dokładne pozycjonowanie. Silnik posiada wałek z płaskim ścięciem o średnicy 5 mm oraz połączenie 4-przewodowe z 4-pinowym złączem JST-XH, co ułatwia instalację.

Zalety

Ten silnik krokowy oferuje wysoki moment trzymający 0,42 Nm, zapewniając stabilne i precyzyjne ruchy. Jego napięcie znamionowe 3,6 V DC i prąd 1,5 A na fazę sprawiają, że jest kompatybilny z płytą sterującą Ender-3 V3 SE. Silnik pracuje w szerokim zakresie temperatur od -10°C do 50°C i posiada izolację klasy B (130°C) dla zwiększonej trwałości. Wałek z płaskim ścięciem zapobiega poślizgowi, a kompaktowy rozmiar NEMA 17 idealnie pasuje do zespołu osi X drukarki.

Odpowiedni dla

• Drukarek 3D Creality Ender-3 V3 SE
• Wymiany uszkodzonego lub zużytego silnika osi X
• Modernizacji lub naprawy układu ruchu osi X

Kluczowe specyfikacje

• Typ silnika: NEMA 17
• Kompatybilna oś: Oś X
• Krok: 1,8°
• Liczba faz: 2-fazowy
• Napięcie znamionowe: 3,6 V DC
• Prąd znamionowy: 1,5 A / faza
• Moment trzymający: 0,42 Nm (42 N.cm)
• Rezystancja fazy: 2,4 Ω ± 10%
• Indukcyjność fazy: 2,8 mH ± 20%
• Średnica wałka: 5 mm
• Typ wałka: D-Cut (z płaskim ścięciem)
• Liczba przewodów: 4-przewodowy
• Typ złącza: JST-XH 4-pin
• Klasa izolacji: Klasa B (130°C)
• Temperatura pracy: -10°C do 50°C
• Moment bezwładności wirnika: 54 g.cm²

Zalecenia

Aby uzyskać optymalną wydajność, upewnij się, że silnik jest prawidłowo podłączony do sterownika osi X na płycie głównej. Użyj oryginalnych śrub montażowych i sprawdź polaryzację okablowania. W przypadku wymiany istniejącego silnika zwróć uwagę na prowadzenie kabli, aby uniknąć kolizji z ruchomymi częściami.
