Skrzynka rozdzielcza światłowodowa Digitus DN-96322/9

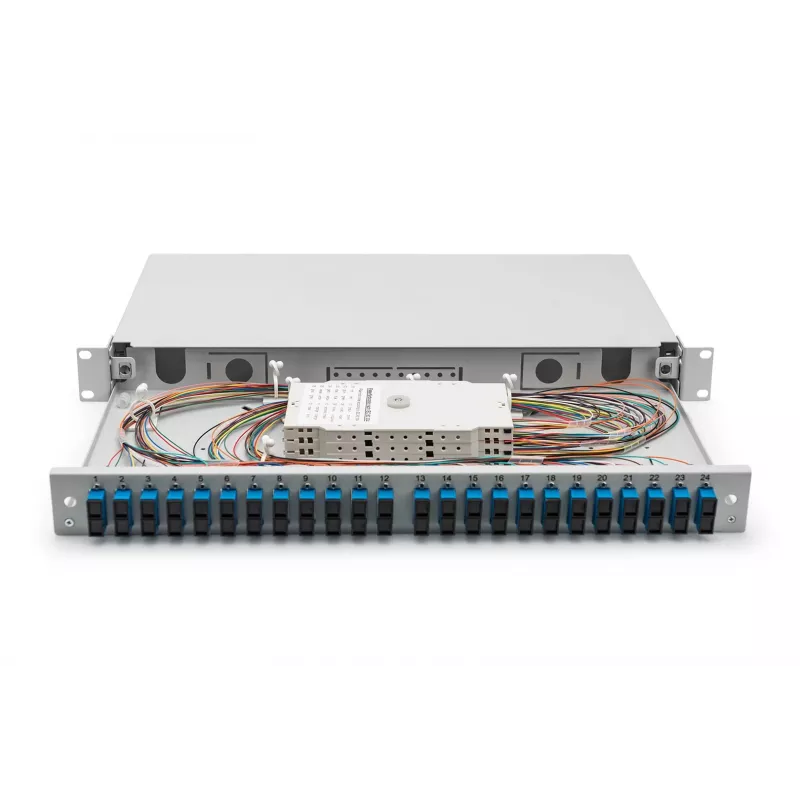

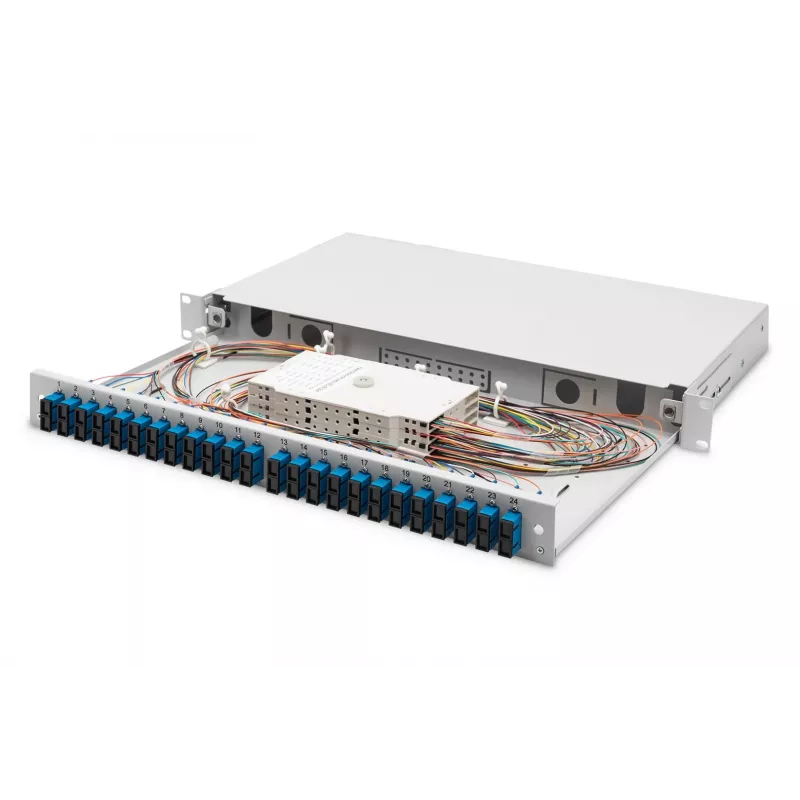

Skrzynka rozdzielcza światłowodowa Digitus DN-96322/9 to prefabrykowana obudowa zaprojektowana do złączy SC i pigtaili światłowodowych. Wyposażona jest w kolorowe, odsłonięte pigtaile światłowodowe prowadzone do kaset spawów oraz konstrukcję z wysuwaną kasetą. Skrzynka posiada adaptery z ceramicznymi tulejkami umieszczone w korpusach polimerowych oraz obudowę nośną z blachy stalowej z wykończeniem lakierowanym. Urządzenie przeznaczone jest do montażu w szafie rack (1U, 19") i zawiera śrubę PG 16, kasetę, pokrywę kasety oraz odciążenie naprężeń.

Zalety

Skrzynka rozdzielcza zapewnia wstępnie zmontowane rozwiązanie, które upraszcza zakończanie i spawanie włókien. Kolorowe pigtaile ułatwiają identyfikację podczas instalacji i konserwacji. Adaptery z ceramicznymi tulejkami zapewniają precyzyjne dopasowanie włókien i niską tłumienność wtrąconą, podczas gdy stalowa obudowa nośna gwarantuje ochronę mechaniczną i trwałość. Dołączone akcesoria (kaseta, pokrywa, odciążenie naprężeń) wspierają natychmiastową instalację.

Zastosowanie

• Dystrybucja światłowodowa w szafach rack w centrach danych i szafach telekomunikacyjnych
• Organizacja i ochrona połączeń światłowodowych SC
• Punkty spawania i zakończania włókien w okablowaniu strukturalnym

Kluczowe specyfikacje

• Format: 1U do montażu w racku (19")
• Szerokość: 483 mm (19")
• Głębokość: 280 mm
• Materiał obudowy nośnej: blacha stalowa 1,5 mm, lakierowana
• Kaseta: wysuwana konstrukcja; obsługuje prefabrykowane pigtaile światłowodowe prowadzone do kaset spawów

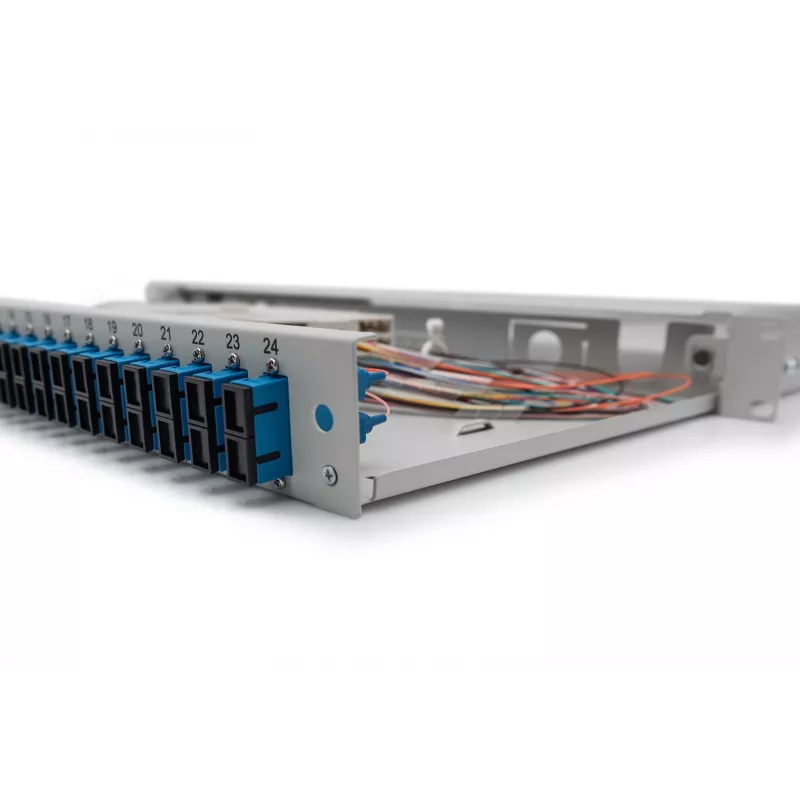

• Adaptery: tulejka ceramiczna w obudowie polimerowej odpowiedniej do złączy SC

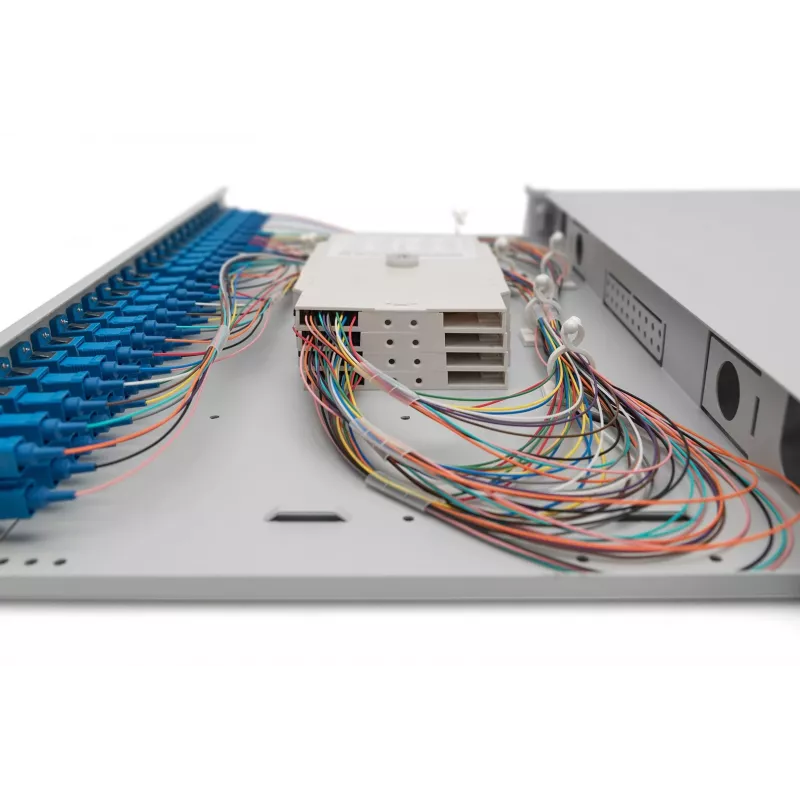

• Pigtaile światłowodowe: kolorowe, odsłonięte i wprowadzone do kaset spawów
• Dołączone akcesoria: śruba PG 16, kaseta spawów, pokrywa kasety, odciążenie naprężeń

Sposób użycia

Zamontuj obudowę 1U w racku 19" za pomocą odpowiednich śrub rackowych. Wysuń kasetę, poprowadź włókna wejściowe i prefabrykowane kolorowe pigtaile do kaset spawów, wykonaj spawy wewnątrz kasety, a następnie zamknij kasetę dostarczoną pokrywą. Włóż adaptery SC do otworów na panelu przednim według potrzeb. Użyj dołączonego odciążenia naprężeń i śruby PG 16, aby zabezpieczyć wejścia kabli i zapobiec naprężeniom mechanicznym na spawach.

Zalecenia

Instaluj i obchodź się z pigtailami światłowodowymi oraz spawami w czystym środowisku; przestrzegaj standardowych zasad bezpieczeństwa pracy ze światłowodami. Używaj odpowiednich narzędzi do spawania oraz upewnij się, że złącza i adaptery są czyste przed połączeniem, aby utrzymać niską tłumienność wtrąconą.
