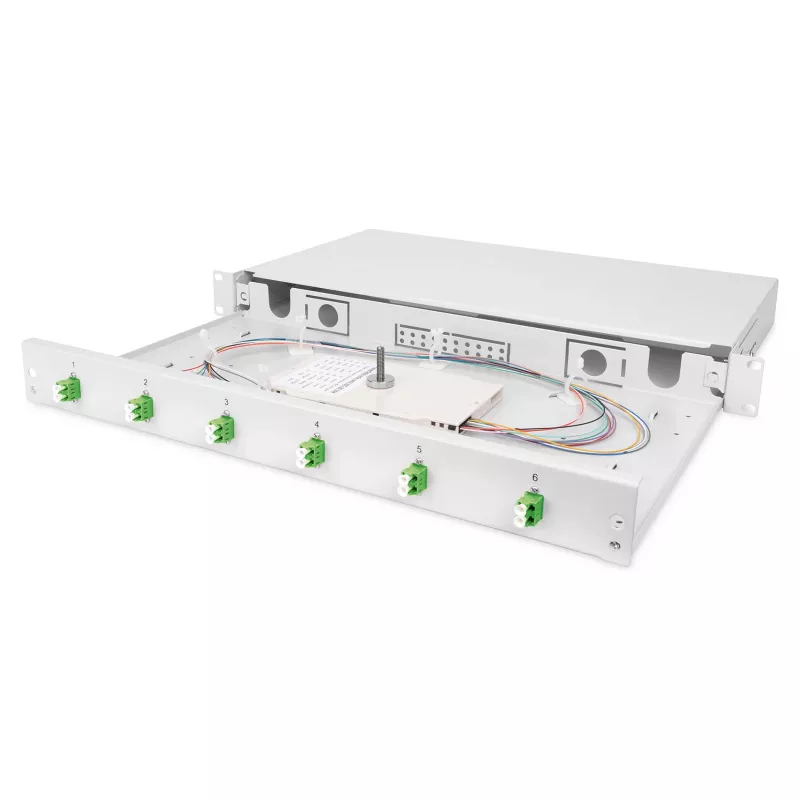

Skrzynka rozdzielcza światłowodowa DIGITUS DN-96330/9APC 1U, wyposażona w 6x LC-APC DX, OS2, polimer/stal, jasnoszara

Skrzynka rozdzielcza światłowodowa DIGITUS DN-96330/9APC to obudowa do montażu w szafie rack 1U, wstępnie wyposażona w sześć złączy dupleksowych LC-APC i przeznaczona do włókien jednomodowych OS2. Obudowa łączy malowaną stal blachę i elementy polimerowe w kolorze jasnoszarym, zapewniając zorganizowaną ochronę punktów spawów przy jednoczesnym optymalnym wykorzystaniu przestrzeni w serwerowniach i szafach telekomunikacyjnych.

Zalety

Wstępnie zmontowane komponenty światłowodowe skracają czas instalacji i upraszczają wdrożenie. Urządzenie niezawodnie chroni spawy światłowodowe, wspiera efektywne zarządzanie wieloma połączeniami światłowodowymi i wykorzystuje kompaktową obudowę 1U w celu optymalizacji przestrzeni w szafie. Złącza z tuleją ceramiczną i wytrzymała obudowa nośna poprawiają stabilność połączeń i trwałość mechaniczną.

Zastosowanie

• Serwerownie i szafy centrów danych
• Szafy sprzętu telekomunikacyjnego i sieciowego
• Małe i średnie punkty dystrybucji światłowodów
• Środowiska wymagające szybkiego wdrożenia łączy jednomodowych OS2

Kiedy może nie być odpowiednia

Ta wstępnie zmontowana skrzynka rozdzielcza jest przeznaczona do włókien jednomodowych OS2 i złączy dupleksowych LC-APC; nie nadaje się tam, gdzie wymagane są włókna wielomodowe lub inne typy złączy (na przykład SC lub ST). Może być również zbędna w instalacjach wymagających niestandardowego układu wewnętrznego lub większej pojemności spawów niż zapewniona.

Kluczowe specyfikacje

• Obudowa: do montażu w szafie rack 1U
• Wstępnie zainstalowane połączenia: 6 × LC-APC dupleks (DX)
• Obsługiwany typ włókna: jednomodowy OS2
• Materiał: malowana blacha stalowa 1,0 mm jako obudowa nośna oraz elementy polimerowe
• Typ złącza: tuleja ceramiczna z obudową polimerową
• Wymiary (Szer. × Wys. × Gł.): 483 mm × 44,45 mm × 240 mm
• Kolor panelu zarządzania kablami: jasnoszary

Sposób użycia

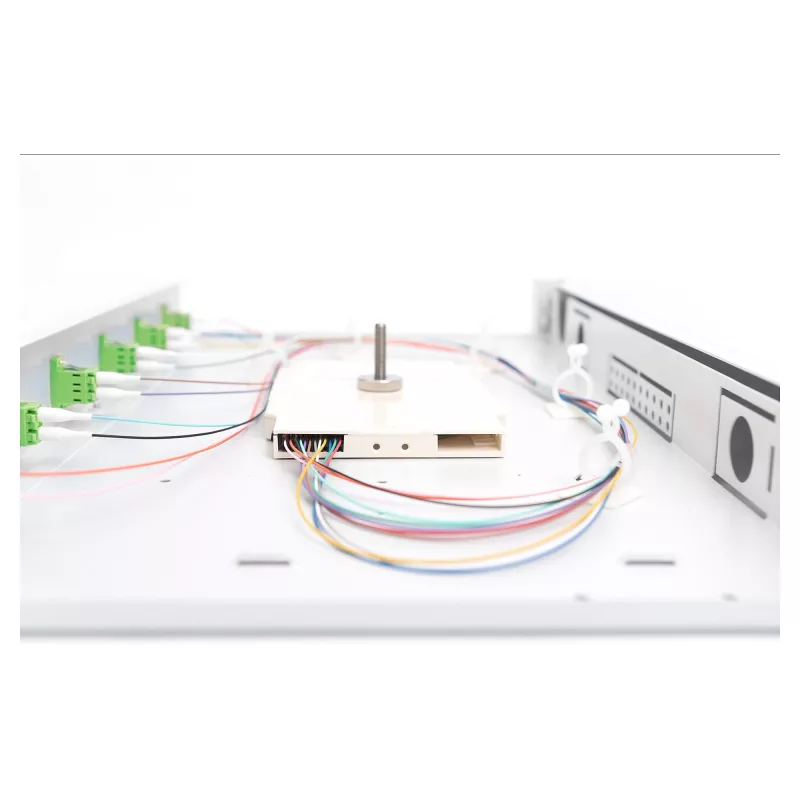

Zamontuj skrzynkę rozdzielczą 1U w standardowej szafie 19" lub obudowie. Wprowadź przychodzące kable światłowodowe do obudowy, przymocuj je do panelu zarządzania kablami i ułóż wstępnie zainstalowane kolorowe pigtaile w kasecie spawów. Wykonaj spawanie termiczne lub mechaniczne zgodnie z wymaganiami, umieść spawy w tacce spawów w celu ochrony i poprowadź zakończone złączami końce do przednich złączy LC-APC w celu podłączenia do aktywnego sprzętu.

Co wziąć pod uwagę przed zakupem

• Kompatybilność z włóknami jednomodowymi OS2 i złączami dupleksowymi LC-APC
• Wymagana pojemność spawów i czy 6 portów LC-APC DX spełnia obecne i przyszłe potrzeby
• Dostępna przestrzeń w szafie (wysokość 1U) i miejsce montażu
• Wymagania dotyczące ochrony środowiskowej i mechanicznej w miejscu instalacji

Zalecenia

Używaj kolorowych pigtaili i wbudowanego panelu zarządzania kablami, aby zachować promień gięcia i zapobiec naprężeniom na spawach; postępuj zgodnie ze standardowymi procedurami obsługi włókien i spawania termicznego, aby zminimalizować tłumienność wtrąceniową i zapewnić długoterminową niezawodność.
