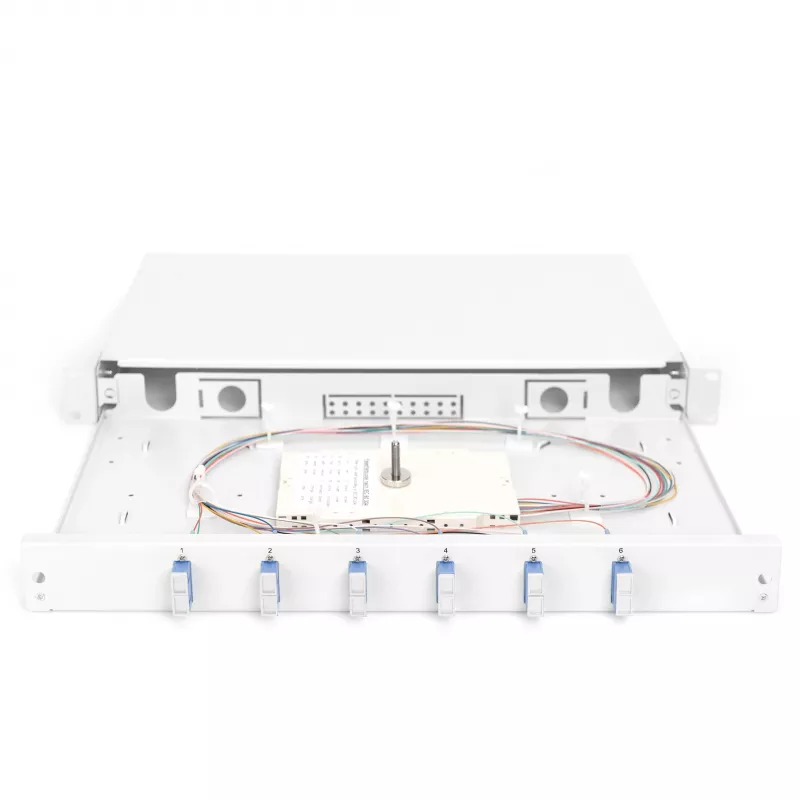

Skrzynka spawowa światłowodowa Digitus DN-96320/9 SC OS2 51,5 cm szara

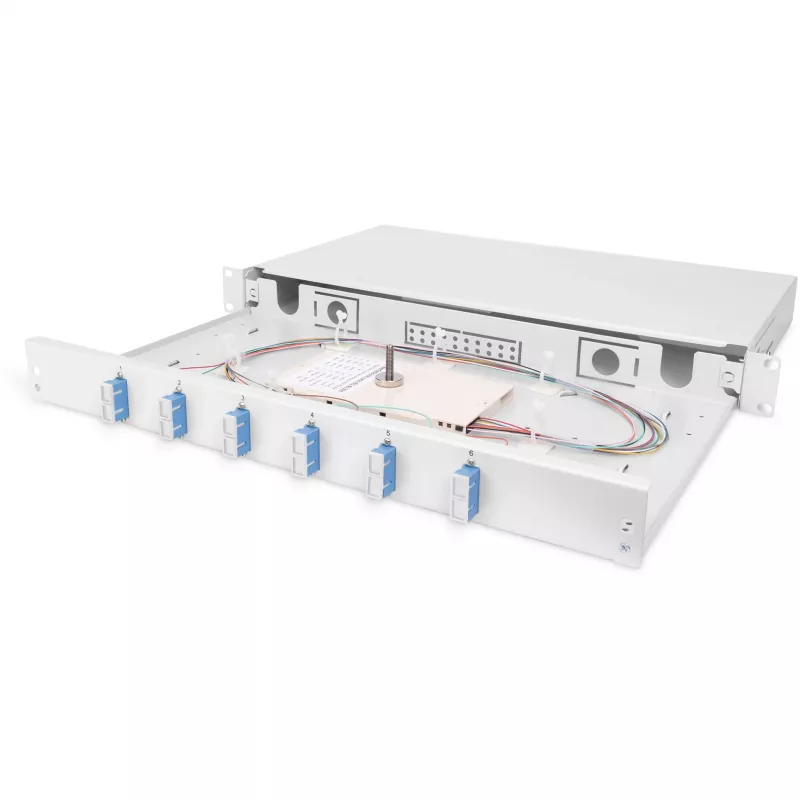

Skrzynki spawowe FO są instalowane na stałe w szafie sieciowej w celu grupowania zbiegających się tam kabli światłowodowych, pełniąc podobną rolę jak panel krosowniczy. Skrzynka spawowa światłowodowa Digitus DN-96320/9 jest przeznaczona do złączy SC i włókna typu OS2; wykonana jest z blachy stalowej o grubości 1 mm z wykończeniem w kolorze szarym (RAL 7035) i dostarczana wstępnie skonfigurowana ze zmontowaną kasetą spawową, oznaczonymi kolorami pigtailami i adapterami na panelu przednim. Urządzenie jest przystosowane do montażu w szafie rack (1U) i ma kompaktowe wymiary zewnętrzne (483 mm × 44,5 mm × 280 mm), co umożliwia uporządkowane zarządzanie włóknami i ochronę spawów.

Zalety

Skrzynka spawowa zapewnia bezpieczną, trwale zamontowaną obudowę do spawania i prowadzenia włókien optycznych, zmniejszając naprężenia i chroniąc połączenia. Wstępnie zamontowana kaseta spawowa i adaptery upraszczają instalację i skracają czas montażu na miejscu. Oznaczone kolorami pigtaile są zgodne z normą DIN IEC 60304, co umożliwia jednoznaczną identyfikację, a stalowa obudowa gwarantuje stabilność mechaniczną i długotrwałą trwałość w typowych środowiskach szaf sieciowych.

Zastosowanie

• Zarządzanie włóknami w szafach rack w serwerowniach i szafach telekomunikacyjnych
• Podłączanie włókna jednomodowego OS2 do przełączników, konwerterów mediów, routerów, modemów, serwerów i modułów SFP
• Instalacje FTTH / FTTB, w których wymagane jest bezpieczne zakończenie i ochrona spawów

Kluczowe specyfikacje

• Model: Digitus DN-96320/9
• Typ złącza: 6 × SC duplex (SC DX)
• Typ włókna: OS2 (jednomodowe)
• Dołączone komponenty: kaseta spawowa, oznaczone kolorami pigtaile, adaptery na panelu przednim
• Rozmiar rack: 1U (szerokość 483 mm)
• Materiał obudowy: blacha stalowa 1 mm, szary (RAL 7035)
• Wymiary zewnętrzne (S × W × G): 483 mm × 44,5 mm × 280 mm
• Marka: DIGITUS
• MPN: DN-96320/9
• EAN: 4016032278337

Sposób użycia

Zamontuj skrzynkę spawową w standardowej szafie 19-calowej na odpowiedniej wysokości i zabezpiecz ją śrubami rack. Wprowadź przychodzące kable światłowodowe do szafy i przez punkty wejściowe skrzynki, a następnie przygotuj i zespawaj włókna zgodnie z instrukcją kasety spawowej. Włóż oznaczone kolorami pigtaile do kasety spawowej i podłącz złącza pigtaili do adapterów SC na panelu przednim. Użyj kabli krosowych, aby podłączyć porty SC na panelu przednim do przełączników, konwerterów mediów, routerów, modemów lub modułów SFP, w zależności od potrzeb.

Zalecenia

Obchodź się z włóknami, stosując odpowiednie środki ostrożności ESD i używaj zalecanych narzędzi światłowodowych. Zachowaj minimalne promienie gięcia dla włókna jednomodowego OS2, unikaj nadmiernego naprężenia pigtaili i zabezpiecz wejścia kablowe, aby zapobiec przemieszczaniu. Przeprowadź testy (tłumienie wtrąceniowe/tłumienie odbiciowe) po spawaniu, aby zweryfikować poprawność instalacji.
