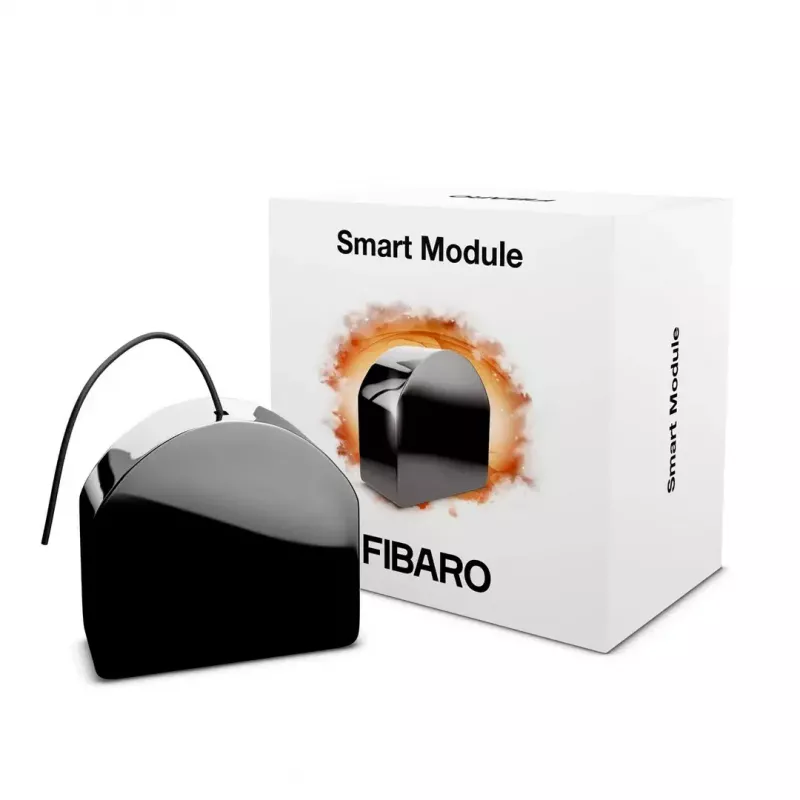

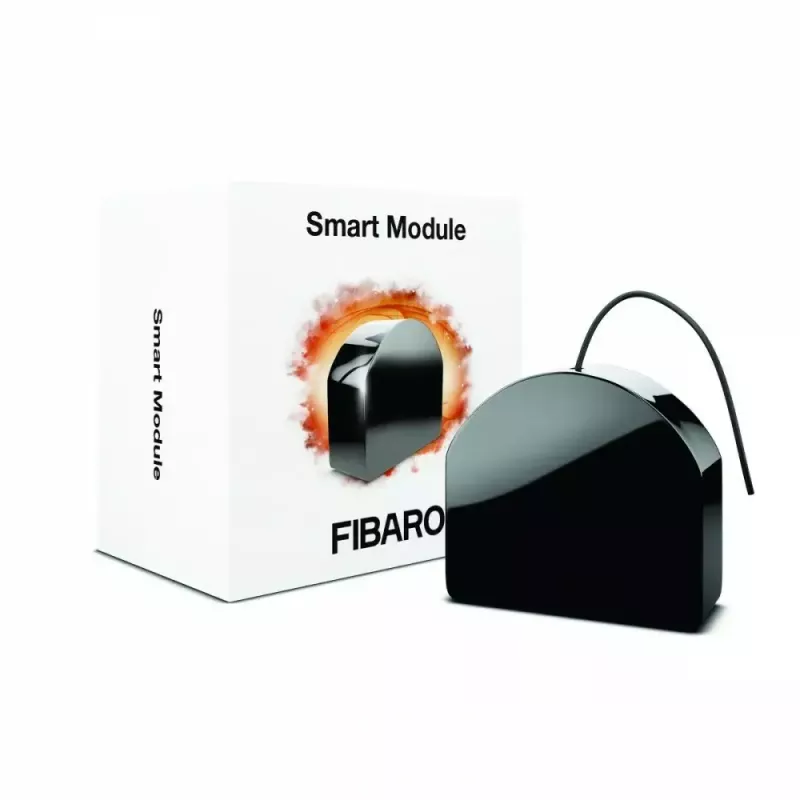

Smart Module Fibaro FGS-214 Z-Wave Plus EU – moduł przekaźnikowy do montażu na szynie DIN, maks. 2,5 kW

Fibaro FGS-214 to inteligentny moduł przekaźnikowy Z-Wave Plus do zdalnego sterowania i automatyzacji obwodów elektrycznych. Zaprojektowany do montażu w puszkach instalacyjnych lub obudowach na szynę DIN, moduł obsługuje zarówno sterowanie bezprzewodowe za pośrednictwem sieci Z-Wave, jak i sterowanie lokalne przy użyciu fizycznych przycisków. Dzięki kompaktowym wymiarom mieści się w ciasnych przestrzeniach i nadaje się do przełączania oświetlenia oraz niewielkich obciążeń domowych do 2,5 kW.

Zalety

Smart Module oferuje kompaktową obudowę umożliwiającą instalację wewnątrz istniejących obudów urządzeń lub puszek instalacyjnych. Obsługuje bezpieczną komunikację Z-Wave (S0 i S2 Authenticated) i może pełnić funkcję wzmacniacza sygnału Z-Wave, rozszerzając zasięg sieci. Urządzenie współpracuje z szeroką gamą przełączników i przycisków, obsługuje obciążenia rezystancyjne i żarowe oraz podaje zalecane parametry okablowania i pracy zapewniające niezawodne działanie.

Przeznaczony do

• Zdalnego przełączania obwodów oświetleniowych
• Sterowania niewielkimi urządzeniami AGD
• Integracji ze scenami automatyki domowej przy użyciu central Z-Wave
• Montażu w puszkach instalacyjnych lub obudowach na szynę DIN

Kluczowe specyfikacje

• Zasilanie: 100–240 V
• Maksymalne obciążenie na kanał: Smart Module (FGS-214) do 2,5 kW; Double Smart Module (FGS-224) 6 A na kanał, łącznie 9,5 A (dane referencyjne)
• Obsługiwane typy obciążeń: rezystancyjne lub żarowe
• Zalecany przekrój przewodów: 0,2–2,0 mm²; maksymalna długość przewodu: 3 m
• Temperatura pracy: 0–35 °C; wilgotność otoczenia: 0–95 %
• Protokół radiowy: Z-Wave (układ serii 500), pasma częstotliwości 868,0–868,6 MHz i 869,7–870,0 MHz
• Maks. moc nadawania: +5 dBm; zasięg: do 50 m na zewnątrz, do 40 m wewnątrz
• Wymiary (W × S × G): 42,5 × 38,25 × 20,3 mm
• Masa netto: 0,03 kg; masa brutto: 0,06 kg; ilość w opakowaniu: 1 szt.
• Zgodność: dyrektywy UE 2011/65/UE, 2015/863, 2014/53/UE
• Gwarancja: 24 miesiące

Sposób użycia

Zainstaluj Fibaro FGS-214 w puszce instalacyjnej lub kompatybilnej obudowie na szynę DIN, postępując zgodnie z lokalnymi przepisami elektrycznymi. Podłącz przewody zasilające i obciążenia, stosując zalecany przekrój (0,2–2,0 mm²) i zachowaj długości przewodów w określonych granicach. Sparuj moduł z kontrolerem Z-Wave zgodnie z procedurą dodawania urządzenia do sieci kontrolera, aby umożliwić pilotów i integrację scen. Przyciski lokalne można podłączyć bezpośrednio do modułu, aby oprócz sterowania bezprzewodowego umożliwić ręczne przełączanie.

Zalecenia

Aby zapewnić niezawodne działanie, używaj modułu z kompatybilnymi kontrolerami Z-Wave Plus i upewnij się, że okablowanie oraz typy obciążeń są zgodne ze specyfikacją urządzenia. Nie przekraczaj obciążenia znamionowego; instaluj moduł w wentylowanych puszkach instalacyjnych i przestrzegaj zakresów temperatury i wilgotności pracy.
