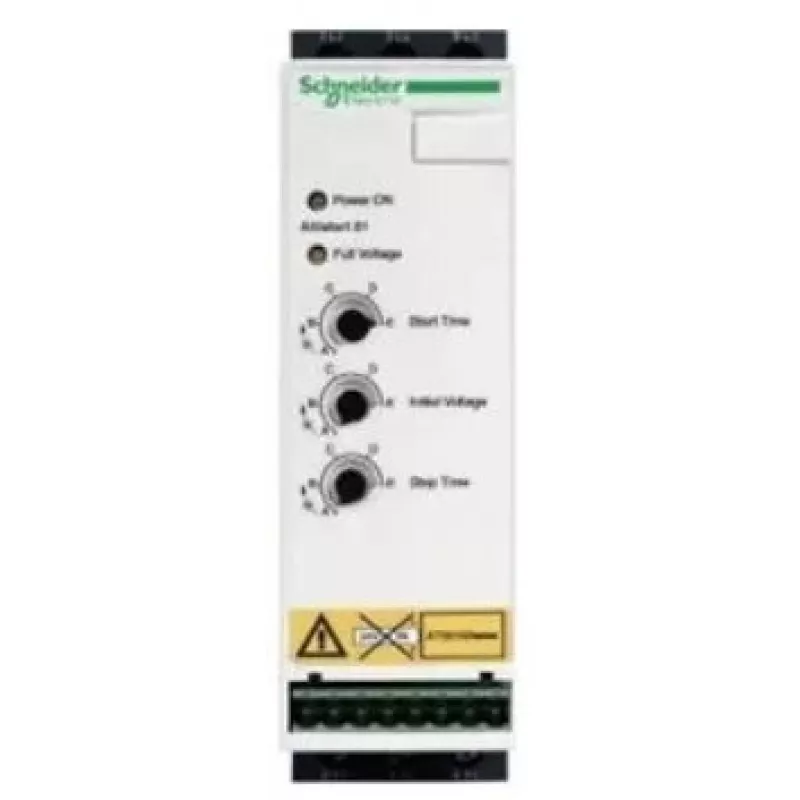

Softstarter Schneider Electric Altistart ATS01N222QN 3-fazowy 380–415 V AC 22 A do silników 7,5–11 kW

Schneider Electric Altistart ATS01N222QN to 3-fazowy softstarter przeznaczony do systemów 380–415 V AC i znamionowym prądem 22 A. Przeznaczony do silników od 7,5 do 11 kW (400 V), ten softstarter zapewnia kontrolowane narastanie i opadanie momentu obrotowego silnika, aby ograniczyć prąd rozruchowy i zmniejszyć naprężenia mechaniczne w układach napędowych. Urządzenie wspomaga niezawodny rozruch przenośników, pomp i sprężarek, pomagając jednocześnie wydłużyć żywotność sprzętu i stabilizować procesy w instalacjach przemysłowych i komercyjnych.

Zalety

Altistart ATS01N222QN redukuje szczytowe prądy rozruchowe i wygładza przenoszenie momentu obrotowego podczas sekwencji rozruchu i zatrzymania, co zmniejsza zużycie sprzęgieł, pasków i przekładni. Jego kompaktowa konstrukcja trójfazowa upraszcza instalację w szafach sterowniczych i oferuje prostą integrację z obwodami silnikowymi w standardowych zastosowaniach. Dzięki zarządzaniu profilami rozruchu i zachowaniem podczas zatrzymywania pomaga utrzymać bardziej stałą wydajność procesu i obniża prawdopodobieństwo zakłóceń przejściowych w sieci zasilającej.

Zastosowanie

• Rozruch i zatrzymywanie trójfazowych silników indukcyjnych o mocy 7,5–11 kW przy 400 V
• Przenośniki i urządzenia do transportu materiałów o średnim zapotrzebowaniu na moment rozruchowy
• Pompy i wentylatory, gdzie pożądane jest zmniejszenie uderzeń hydraulicznych lub wstrząsów mechanicznych podczas rozruchu/zatrzymania
• Sprężarki i systemy HVAC, które korzystają z kontrolowanych sekwencji rozruchu

Kiedy może nie być odpowiedni

Ten softstarter nie jest przeznaczony do silników jednofazowych ani do silników trójfazowych spoza określonego zakresu mocy; silniki o wyższych wymaganiach dotyczących momentu rozruchowego lub instalacje wymagające pełnego elektronicznego zabezpieczenia silnika i zaawansowanej komunikacji mogą potrzebować innego modelu. Zastosowania wymagające precyzyjnej regulacji prędkości podczas pracy (funkcje napędu o zmiennej prędkości) są lepiej obsługiwane przez przemiennik częstotliwości (VFD) niż przez softstarter.

Kluczowe specyfikacje

• Napięcie zasilania: trójfazowe 380–415 V AC
• Prąd znamionowy: 22 A
• Zakres mocy kompatybilnych silników (przy 400 V): 7,5–11 kW
• Funkcja: łagodny rozruch i łagodne zatrzymanie (kontrolowane narastanie momentu obrotowego)
• Typowe zastosowania: przenośniki, pompy, sprężarki, wentylatory
• Format: kompaktowy softstarter trójfazowy do montażu w panelu

Sposób użycia

Zainstaluj Altistart ATS01N222QN w odpowiedniej szafie sterowniczej zgodnie z lokalnymi przepisami elektrycznymi i wytycznymi instalacyjnymi Schneider Electric. Podłącz doprowadzenie zasilania trójfazowego i przewody silnika do dedykowanych zacisków oraz skonfiguruj wejścia sterujące start/stop i podstawowe ustawienia nachylenia zgodnie z tabliczką znamionową silnika i wymaganiami obciążenia. Dostosuj czas narastania i początkowe ustawienia momentu, aby osiągnąć pożądaną równowagę między zmniejszonym prądem rozruchowym a odpowiednim momentem rozruchowym. Sprawdź, czy urządzenia zabezpieczające, takie jak bezpieczniki lub wyłączniki automatyczne, są dobrane odpowiednio do zmniejszonych charakterystyk rozruchowych i prądu znamionowego softstartera.

Co wziąć pod uwagę przed zakupem

• Potwierdź, że moc silnika i napięcie znamionowe mieszczą się w zakresie 7,5–11 kW przy 400 V i 380–415 V AC
• Oceń wymagania dotyczące momentu rozruchowego napędzanego urządzenia, aby upewnić się, że softstarter jest odpowiedni
• Sprawdź, czy wymagane są dodatkowe funkcje zabezpieczenia silnika lub komunikacji poza podstawowym łagodnym rozruchem
• Zwróć uwagę na miejsce w panelu i warunki chłodzenia dla montażu kompaktowego softstartera trójfazowego

Zalecenia

Aby uzyskać najlepsze rezultaty, ustaw czasy narastania na minimalne niezbędne do ograniczenia prądu rozruchowego przy jednoczesnym zachowaniu niezawodnych rozruchów. Okresowo sprawdzaj połączenia elektryczne i warunki chłodzenia oraz postępuj zgodnie z wytycznymi konserwacji Schneider Electric, aby zapewnić stałą wydajność i długą żywotność.
