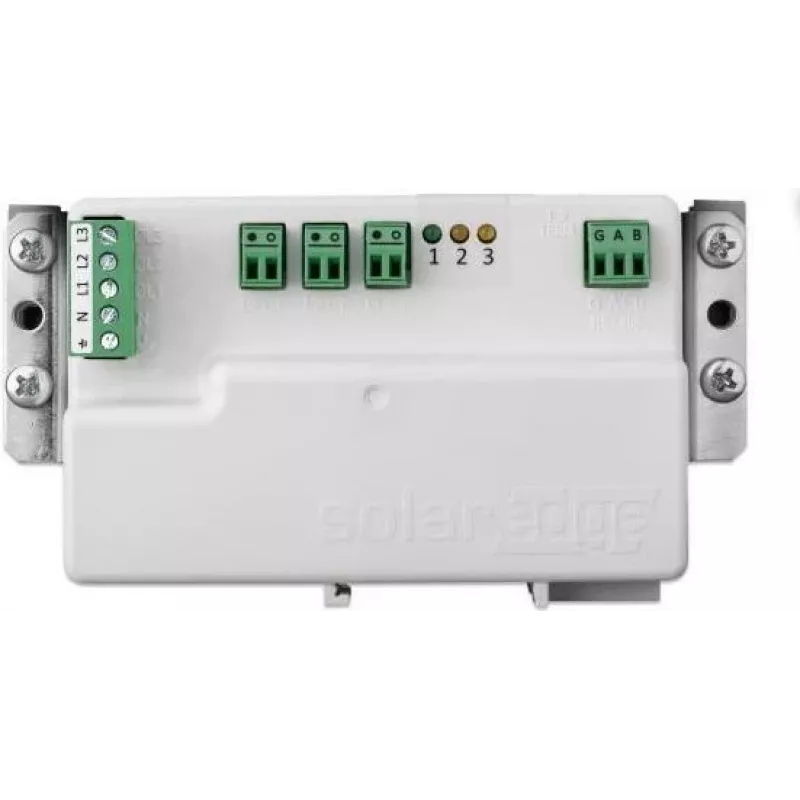

SolarEdge SE-MTR-3Y-400V-A Trójfazowy licznik energii z Modbus RTU, montaż na szynie DIN, przekładnik prądowy 5A, klasa 1

Dokładne monitorowanie energii jest kluczowe dla optymalizacji systemów fotowoltaicznych i zarządzania zużyciem, jednak wiele instalacji nie ma niezawodnego pomiaru trójfazowego. Licznik energii SolarEdge SE-MTR-3Y-400V-A wypełnia tę lukę, dostarczając precyzyjnych danych o energii czynnej, biernej i pozornej, a także napięciu, prądzie i współczynniku mocy. Zaprojektowany do bezproblemowej integracji z falownikami SolarEdge i platformą monitorującą, umożliwia wgląd w czasie rzeczywistym w produkcję i zużycie, wspierając strategie ograniczania eksportu i autokonsumpcji.

Dla kogo jest przeznaczony

Ten licznik jest idealny dla instalatorów fotowoltaiki, integratorów systemów i menedżerów obiektów, którzy potrzebują solidnego trójfazowego monitorowania energii w instalacjach PV w budynkach mieszkalnych, komercyjnych lub przemysłowych. Sprawdza się w projektach wymagających montażu na szynie DIN i pośredniego pomiaru prądu za pomocą zewnętrznych przekładników prądowych (CT) o prądzie wtórnym 5A, zapewniając kompatybilność z szeroką gamą rozdzielnic elektrycznych.

Główne cechy

• Trójfazowy pomiar energii dla sieci 230/400V AC, 50/60 Hz
• Pomiar pośredni za pomocą przekładników prądowych (CT) o prądzie wtórnym 5A
• Komunikacja Modbus RTU przez RS485 zapewniająca niezawodny transfer danych
• Dokładność energii czynnej klasa 1 (IEC 62053-21/22) i energii biernej klasa 2 (IEC 62053-23)
• Pomiar mocy czynnej, biernej i pozornej, napięcia, prądu, częstotliwości, współczynnika mocy oraz energii (import/eksport)
• Kompaktowa obudowa na szynę DIN (3 moduły) z obudową IP20 i ochroną terminali IP51
• Szeroki zakres temperatur pracy od -25°C do +55°C
• Niski pobór mocy: mniej niż 10 VA na fazę

Specyfikacje

• Napięcie znamionowe: 3x230/400V AC
• Częstotliwość znamionowa: 50/60 Hz
• Pomiar prądu: pośredni przez przekładniki CT, wtórne 5A
• Komunikacja: Modbus RTU, interfejs RS485
• Dokładność energii czynnej: klasa 1 (IEC 62053-21/22)
• Dokładność energii biernej: klasa 2 (IEC 62053-23)
• Mierzone parametry: moc czynna/bierna/pozorna, napięcie, prąd, częstotliwość, współczynnik mocy, energia czynna/bierna (import/eksport)
• Montaż: szyna DIN, szerokość 3 moduły
• Temperatura pracy: -25°C do +55°C
• Temperatura przechowywania: -40°C do +85°C
• Wilgotność względna: do 95% bez kondensacji
• Ochrona obudowy: IP20; terminale: IP51
• Pobór mocy: <10 VA na fazę
• Kompatybilność: falowniki SolarEdge i platforma monitorująca

Wskazówki

Aby uzyskać dokładne odczyty, upewnij się, że przekładniki CT są prawidłowo dobrane i zainstalowane zgodnie z orientacją faz. Użyj ekranowanego kabla skręconego dla połączeń RS485 i prawidłowo zakończ magistralę, aby uniknąć błędów komunikacji. Skonfiguruj adres licznika przez Modbus przed uruchomieniem, aby zintegrować go z portalem monitorującym SolarEdge.
