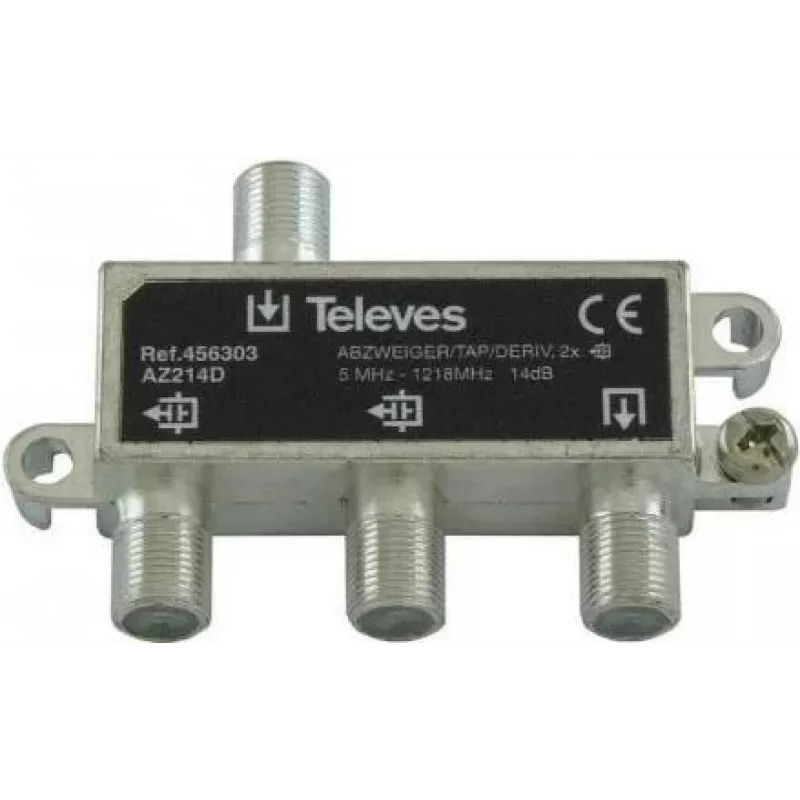

Splitter Televes AZ214D 2-drożny 5–1218 MHz, tłumienie 14 dB

Televes AZ214D to pasywny, 2-drożny splitter RF przeznaczony do dystrybucji sygnałów antenowych lub kablowych w paśmie 5–1218 MHz przy nominalnym tłumieniu 14 dB. Urządzenie kieruje jedno wejście do dwóch wyjść, zachowując zrównoważoną charakterystykę częstotliwościową i izolację odpowiednią do instalacji TV, DVB-T/T2 i telewizji kablowej. Kompaktowa obudowa i metalowa konstrukcja sprawiają, że nadaje się do montażu wewnątrz pomieszczeń lub w szafach sprzętowych, gdzie wymagany jest prosty, niezawodny podział sygnałów RF.

Zalety

Splitter zapewnia stałe tłumienie w określonym zakresie częstotliwości, oferując przewidywalne poziomy sygnału na każdym wyjściu. Dzięki ekranowaniu i metalowej obudowie redukuje zakłócenia i utrzymuje integralność sygnału w środowiskach współdzielonej dystrybucji. Urządzenie jest pasywne i nie wymaga zasilania, co upraszcza instalację i redukuje potrzebę konserwacji. Konfiguracja z dwoma wyjściami umożliwia proste trasowanie do dwóch odbiorników lub dalszych punktów dystrybucyjnych bez aktywnego wzmacniania.

Zastosowanie

• Podłączenia domowych telewizorów i dekoderów wykorzystujących sygnały antenowe lub kablowe
• Instalacje naziemnej telewizji cyfrowej DVB-T i DVB-T2
• Niewielkie konfiguracje w wielu pokojach lub dla wielu odbiorników, gdzie pasywne rozgałęzienie jest akceptowalne
• Trasowanie sygnałów w szafach sprzętowych lub szafkach medialnych

Kluczowe specyfikacje

• Zakres częstotliwości: 5–1218 MHz
• Nominalne tłumienie: 14 dB na wyjście
• Liczba wyjść: 2
• Typ: Pasywny splitter RF
• Typ złącza: Kompatybilne z F-type (żeńskie/męskie w zależności od instalacji)
• Obudowa: Metalowa, ekranowana obudowa
• Przeznaczenie: Dystrybucja sygnałów TV, DVB-T/T2 i telewizji kablowej

Sposób użycia

Podłącz przychodzący przewód antenowy lub kablowy do wejścia splittera, a następnie podłącz każde z dwóch wyjść do odpowiedniego odbiornika lub kabla dystrybucyjnego, używając odpowiednich kabli koncentrycznych i złączy F-type. Upewnij się, że wszystkie złącza są dokręcone, aby zapewnić dobry styk elektryczny i zminimalizować wnikanie wilgoci. Ponieważ splitter wprowadza około 14 dB pasywnych strat na każdym wyjściu, sprawdź poziomy sygnału na odbiornikach i w razie potrzeby zastosuj wzmacniacz przed splitterem lub wybierz inną topologię dystrybucji dla długich kabli lub słabych sygnałów.

Zalecenia

Zainstaluj splitter w suchym, wentylowanym miejscu i unikaj umieszczania go w pobliżu silnych źródeł zakłóceń elektrycznych. W instalacjach o niskim poziomie sygnału wejściowego rozważ zastosowanie zasilanego wzmacniacza dystrybucyjnego przed splitterem zamiast wzmacniania po podziale. Okresowo sprawdzaj złącza i ekranowanie pod kątem korozji lub poluzowania, aby utrzymać niezawodną jakość sygnału.
