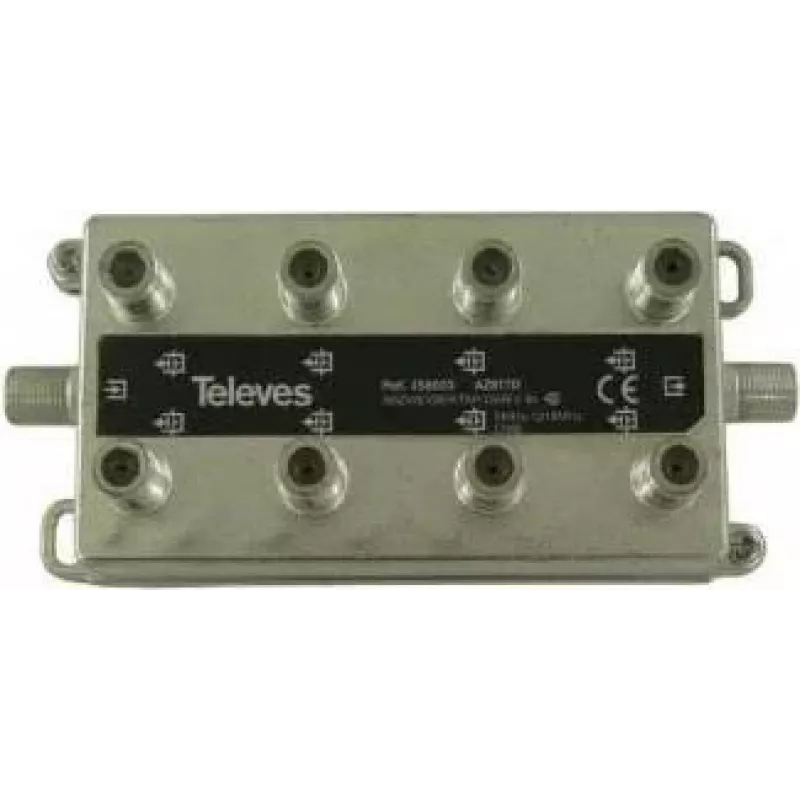

Splitter Televes AZ817D 8-drożny, 5–1218 MHz, strata wtrąceniowa 17 dB

8-drożny rozgałęźnik Televes AZ817D rozprowadza pojedynczy sygnał RF do ośmiu wyjść w szerokim zakresie częstotliwości 5–1218 MHz. Urządzenie zostało zaprojektowane do stabilnej dystrybucji sygnału w instalacjach zbiorczych i komercyjnych, gdzie wymagane jest przewidywalne tłumienie i stała szerokość pasma. Dzięki określonej stracie wtrąceniowej wynoszącej 17 dB ten rozgałęźnik koncentryczny obsługuje ścieżki sygnału naziemnego i satelitarnego i nadaje się do stosowania w budynkach wielomieszkaniowych, blokach mieszkalnych lub profesjonalnych stacjach czołowych.

Zalety

Rozgałęźnik oferuje równomierne rozdzielenie na osiem portów z określoną wartością straty wtrąceniowej, co upraszcza obliczenia bilansu łącza i planowanie systemu. Jego szerokie pasmo przepustowe 5–1218 MHz obsługuje sygnały VHF, UHF i wiele sygnałów IF z satelity, umożliwiając jednemu urządzeniu obsługę instalacji z mieszanymi sygnałami. Kompaktowa konstrukcja koncentryczna pozwala na łatwą integrację z szafami dystrybucyjnymi lub obudowami naściennymi, zachowując stałą wydajność elektryczną na wszystkich portach.

Zastosowanie

• Dystrybucja telewizji w budynkach mieszkalnych
• Małe i średnie komercyjne dystrybucje RF
• Rozgałęzianie sygnału w stacji czołowej lub przed wzmacniaczem dystrybucyjnym
• Instalacje z wieloma odbiornikami wymagające identycznych sygnałów wejściowych

Kluczowe parametry

• Liczba wyjść: 8
• Zakres częstotliwości: 5–1218 MHz
• Strata wtrąceniowa (typowa): 17 dB
• Typ złącza: koncentryczne, kompatybilne z F (żeńskie)
• Impedancja: 75 omów

Sposób użycia

Zainstaluj rozgałęźnik blisko wejścia sygnału lub wzmacniacza dystrybucyjnego, aby zminimalizować straty w doprowadzeniu. Podłącz główne wejście koncentryczne do wejścia rozgałęźnika i podłącz osiem kabli wyjściowych do odbiorników lub dalszych wzmacniaczy, upewniając się, że wszystkie złącza są prawidłowo dokręcone, aby zachować ekranowanie i impedancję. Sprawdź poziomy sygnału w reprezentatywnych punktach końcowych i w razie potrzeby skompensuj stratę wtrąceniową 17 dB odpowiednim wzmocnieniem lub tłumikami w łańcuchu dystrybucyjnym. W przypadku zakończeń zewnętrznych zastosuj środki chroniące przed warunkami atmosferycznymi i przestrzegaj lokalnych przepisów elektrycznych.

Zalecenia

Dla niezawodnego działania utrzymuj ciągi kablowe tak krótkie, jak to praktycznie możliwe, i używaj wysokiej jakości kabla koncentrycznego 75 omów i złączy. Podczas rozdzielania sygnału do wielu punktów końcowych uwzględnij określoną stratę wtrąceniową i dodaj wzmacniacze dystrybucyjne lub wzmacniacze liniowe, jeśli poziomy sygnału spadłyby poniżej progu czułości odbiorników. Unikaj wprowadzania zbędnych pasywnych rozgałęźników połączonych szeregowo i zachowaj prawidłowe uziemienie oraz ochronę odgromową w instalacji.
