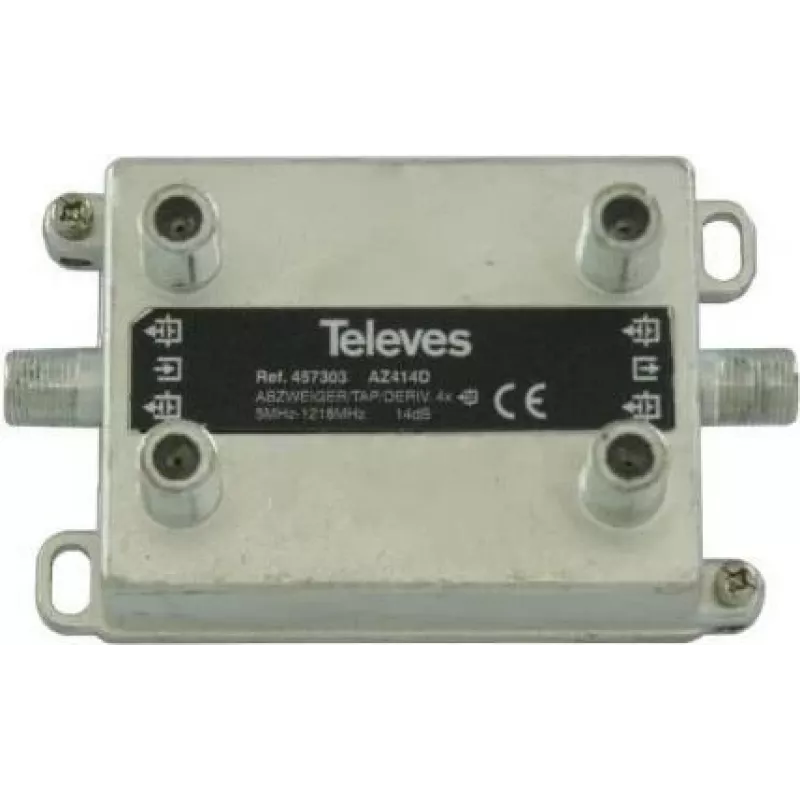

Splitter Televes AZ414D 4-drożny 14 dB, częstotliwość 5–1218 MHz

Splitter Televes AZ414D 4-drożny 14 dB to pasywne urządzenie dystrybucji RF zaprojektowane do podziału pojedynczego wejścia koncentrycznego na cztery wyjścia, przy zachowaniu dopasowania impedancji i ograniczeniu degradacji sygnału w szerokim paśmie częstotliwości. Obejmując zakres 5–1218 MHz, obsługuje naziemną telewizję, systemy antenowe i pośrednie etapy w małych sieciach dystrybucyjnych, gdzie wymagane są stałe poziomy sygnału i izolacja między wyjściami.

Zalety

Splitter zapewnia 14 dB izolacji między wyjściami, aby zmniejszyć przesłuchy i zapobiec zakłóceniom z podłączonych gałęzi. Jego zakres częstotliwości od 5 do 1218 MHz sprawia, że jest kompatybilny z VHF/UHF i wieloma planami częstotliwości telewizji kablowej. Urządzenie jest pasywne i nie wymaga zasilania, co zapewnia prostą instalację i niskie koszty konserwacji. Zbudowany z złączami dopasowanymi impedancyjnie i solidną obudową, pomaga utrzymać integralność sygnału i stabilną wydajność w typowych instalacjach mieszkaniowych i małych komercyjnych.

Zastosowanie

• Dystrybucja sygnału antenowego w domu i mieszkaniu do wielu odbiorników
• Małe multiswitche lub węzły dystrybucyjne w instalacjach prywatnych
• Wymiana lub rozbudowa istniejących koncentrycznych sieci rozdzielczych TV
• Podział sygnału w konfiguracjach wymagających umiarkowanej izolacji wyjściowej i szerokiego pokrycia częstotliwości

Kluczowe specyfikacje

• Liczba wyjść: 4
• Izolacja między wyjściami: 14 dB
• Zakres częstotliwości: 5–1218 MHz
• Impedancja: 75 Ω
• Typ: pasywny splitter RF
• Typ złącza: kompatybilne z F-type koncentrycznymi

Jak używać

Podłącz przychodzący kabel koncentryczny przenoszący sygnał antenowy lub telewizji kablowej do wejścia splittera, a każde wyjście podłącz do przewodów koncentrycznych prowadzących do odbiorników lub dalszych urządzeń dystrybucyjnych. Upewnij się, że wszystkie połączenia są dokręcone i używaj wysokiej jakości kabli koncentrycznych, aby zmniejszyć tłumienność wtrąceniową. Zainstaluj rozdzielacz w osłoniętym, suchym miejscu, z dala od silnych zakłóceń elektrycznych i unikaj nadmiernego zginania kabli przy interfejsach złącz. Ponieważ urządzenie jest pasywne, nie jest wymagane podłączenie zasilania.

Zalecenia

Aby uzyskać optymalną wydajność, umieść rozdzielacz blisko źródła sygnału, aby zminimalizować długość kabla po stronie wejściowej, i używaj niskostratnego kabla koncentrycznego (75 Ω) do prowadzenia do odbiorników. Jeśli po podziale poziomy sygnału są niskie, rozważ użycie wzmacniacza lub wzmacniacza dystrybucyjnego przed splitterem, zamiast łączenia kaskadowo wielu pasywnych splitterów. Sprawdź impedancję systemu i upewnij się, że złącza są wolne od korozji, aby zapewnić długoterminową niezawodność.
