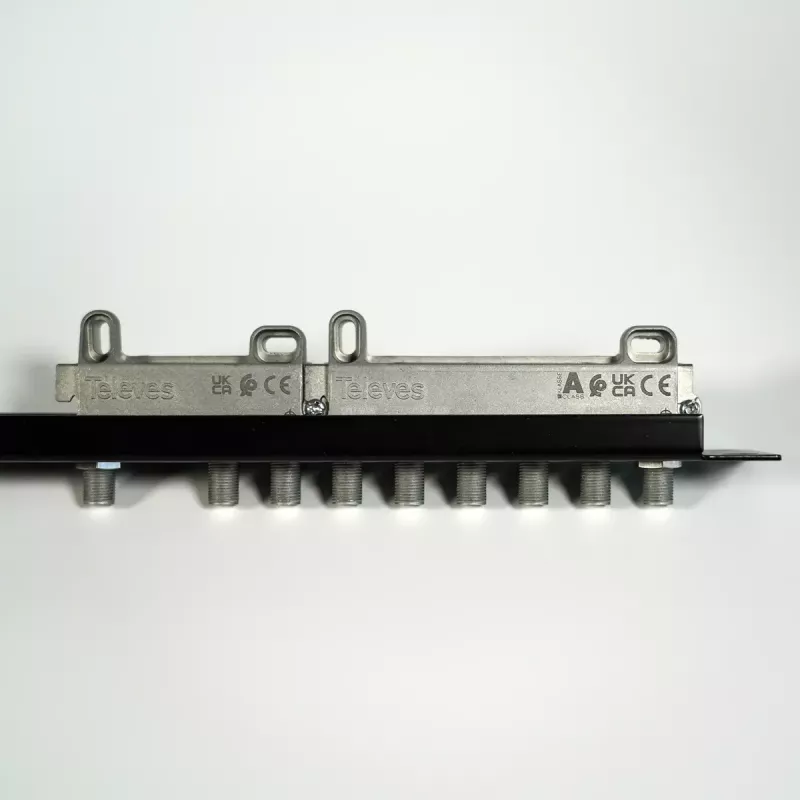

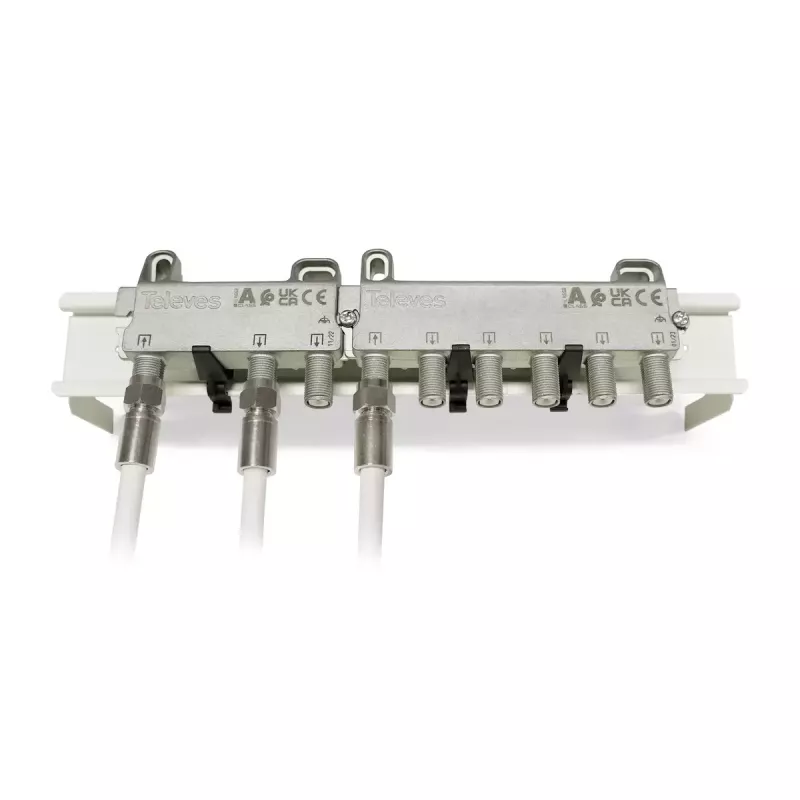

Rozgałęźnik kablowy Televes 519506 Stal nierdzewna 5 - 2400 MHz

Televes 519506 to 6-kierunkowy rozgałęźnik z gniazdami F do sygnałów SMATV, pokrywający zakres częstotliwości 5–2400 MHz. Wykonany z obudowy Zamak i wykończony ze stali nierdzewnej, oferuje kompaktowe wymiary (176 mm × 18 mm × 54 mm) i niską tłumienność dzięki zminiaturyzowanym komponentom elektronicznym, co sprawia, że nadaje się do montażu wewnętrznego na ścianie, płycie rack lub standardowej szynie DIN.

Zalety

Niskie straty przesłuchowe wynikające ze zminiaturyzowanych komponentów elektronicznych, niezawodna obudowa Zamak z wyglądem stali nierdzewnej dla lepszego ekranowania, kompaktowa i lekka konstrukcja (około 0,132–0,138 kg), która ułatwia instalację w ograniczonych przestrzeniach, oraz złącza typu F kompatybilne ze standardowym okablowaniem koncentrycznym SMATV.

Zastosowanie

• Dystrybucja sygnału SMATV w budynkach mieszkalnych
• Bloki mieszkalne i systemy dystrybucji telewizji hotelowej
• Instalacje wewnętrzne na ścianach, płytach rack lub szynach DIN
• Rozgałęzianie sygnału telewizji kablowej i satelitarnej w wielu pomieszczeniach

Kluczowe specyfikacje

• Model: Televes 519506
• Typ: rozgałęźnik 6-kierunkowy z gniazdami F
• Zakres częstotliwości: 5–2400 MHz
• Tłumienie / izolacja: 12/11 dB
• Materiał / obudowa: Zamak, wygląd stali nierdzewnej
• Wymiary (szer. × gł. × wys.): 176 × 18 × 54 mm
• Waga: ok. 0,132–0,138 kg
• Przeznaczenie instalacji: wewnętrzne, ściana/plyta rack/szyna DIN

Sposób użycia

Podłącz przychodzący kabel koncentryczny przenoszący sygnał SMATV do wejściowego gniazda F, a sześć wyjściowych gniazd F zakończ odpowiednimi przewodami koncentrycznymi zasilającymi każdy odbiornik. Zamocuj rozgałęźnik na ścianie, płycie rack lub szynie DIN za pomocą odpowiednich mocowań i upewnij się, że złącza są dokręcone, aby zapewnić właściwe ekranowanie. Sprawdź poziomy sygnału na końcach odbiorników po instalacji i w razie potrzeby dostosuj wzmocnienie przed rozgałęźnikiem.

Zalecenia

Instaluj wewnątrz w suchym, wentylowanym miejscu; unikaj bezpośredniego kontaktu z wilgocią. Używaj wysokiej jakości kabli koncentrycznych i odpowiednio dokręconych złączy F, aby utrzymać ekranowanie i zminimalizować straty. Jeśli poziomy sygnału są niskie po rozgałęzieniu, rozważ zastosowanie wzmacniacza lub wzmacniacza redystrybucyjnego przeznaczonego do zakresu 5–2400 MHz.
