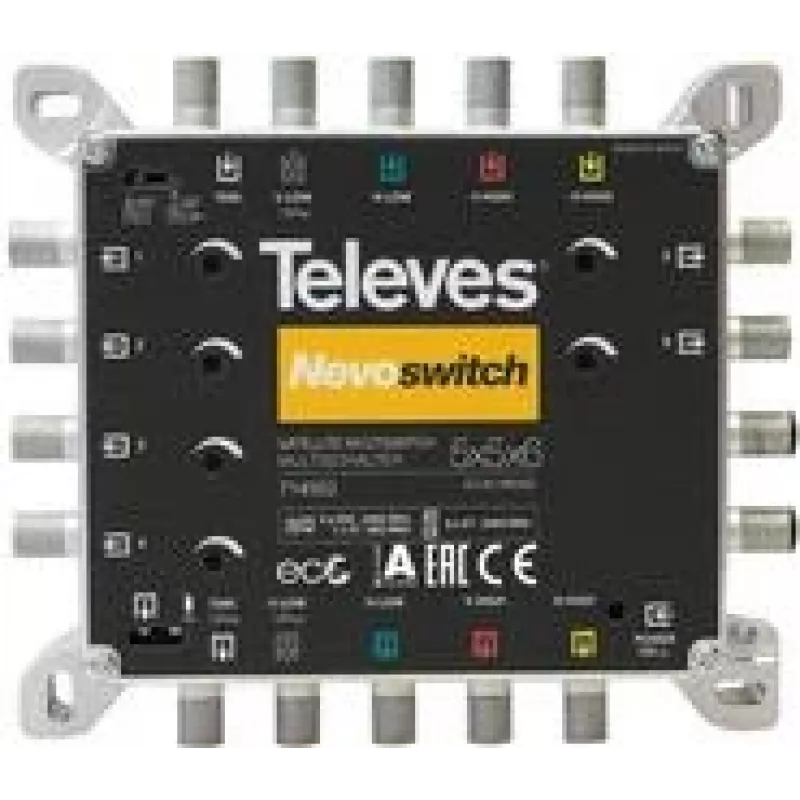

Multiswitch satelitarny Televes 714502 5 wejść 11 wyjść

Multiswitch satelitarny Televes 714502 zapewnia niezawodną dystrybucję sygnałów satelitarnych i naziemnych. Posiada 5 wejść (jedno naziemne i cztery polaryzacje satelitarne) oraz 11 wyjść, z zakresem częstotliwości 950–2400 MHz. Każde wyjście użytkownika zawiera 12 dB potencjometr do indywidualnej regulacji poziomu. Urządzenie obsługuje instalacje w topologii kaskadowej lub gwiaździstej i może być zasilane bezpośrednio z odbiornika satelitarnego lub poprzez zdalne zasilanie (VL).

Zalety

Multiswitch zawiera 12 dB potencjometr na każdym wyjściu użytkownika do precyzyjnego dostrajania poziomów sygnału dla poszczególnych odbiorników. Wbudowany przełącznik umożliwia zasilanie przedwzmacniaczy naziemnych lub umożliwia cyrkulację prądu. Obsługuje cyrkulację prądu między wejściami a kaskadami oraz oferuje aktywną obsługę wejścia naziemnego. Zaprojektowane i wyprodukowane w Europie urządzenie jest kompaktowe i odpowiednie do konfiguracji z wieloma odbiornikami, często niewymagające zewnętrznego zasilacza.

Odpowiedni do

• Domowej lub małej komercyjnej dystrybucji telewizji satelitarnej
• Instalacji wymagających topologii kaskadowej lub gwiaździstej
• Konfiguracji, w których potrzebna jest indywidualna regulacja poziomu na odbiornik
• Systemów wykorzystujących zdalne zasilanie (VL) lub zasilanie z odbiornika

Kluczowe specyfikacje

• Wejścia: 5 (1 naziemne + 4 polaryzacje satelitarne)
• Wyjścia: 11
• Zakres częstotliwości: 950–2400 MHz
• Regulacja poziomu: 12 dB potencjometr na wyjście użytkownika
• Napięcie robocze: 12 V
• Zakres sygnału: 92–105 dBµV
• Pobór prądu: 40 mA
• Wymiary (S×G×W): 137 × 29 × 121 mm
• Waga: 0,37 kg

Sposób użycia

Zainstaluj multiswitch, stosując topologię gwiaździstą jako urządzenie końcowe lub kaskadując go z innymi jednostkami za pomocą dedykowanego przełącznika. Podłącz antenę naziemną do wejścia naziemnego, a polaryzacje konwertera satelitarnego LNB do czterech wejść satelitarnych. Wyreguluj poziom każdego wyjścia użytkownika za pomocą 12 dB potencjometrów, aby uzyskać zrównoważoną siłę sygnału dla każdego odbiornika. Zasilaj urządzenie z kompatybilnego odbiornika satelitarnego, jeśli jest to obsługiwane, lub w razie potrzeby włącz zdalne zasilanie (VL) lub wewnętrzny przełącznik, aby zasilić przedwzmacniacz naziemny.

Zalecenia

W celu zapewnienia stabilnej, długoterminowej wydajności, przed poleganiem na zasilaniu z odbiornika zweryfikuj jego kompatybilność pod kątem zasilania; w większych instalacjach lub przy użyciu wielu kaskad korzystaj ze zdalnego zasilania lub dedykowanego zasilacza. Zapewnij odpowiednie uziemienie i przestrzegaj lokalnych norm instalacyjnych.
