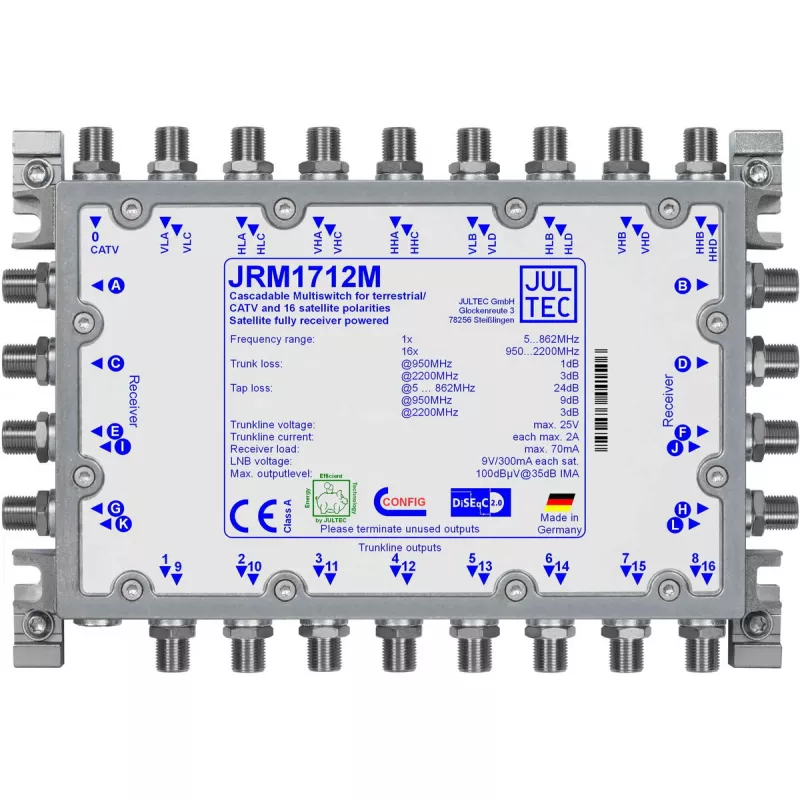

Multiswitch satelitarny JULTEC JRM1712M — 9 wejść, 16 wyjść, separacja 35 dB

JULTEC JRM1712M to multiswitch satelitarny z 9 wejściami i 16 wyjściami zaprojektowany do dystrybucji sygnałów satelitarnych do wielu odbiorników w instalacjach wielosystemowych w domach i małych obiektach komercyjnych. Urządzenie zapewnia separację między wejściami na poziomie 35 dB, aby zminimalizować zakłócenia między wejściami, przyjmuje napięcie sterujące 9 V na wyznaczonych wejściach i pobiera około 300 mA prądu. Multiswitch w kompaktowej metalowej obudowie o wymiarach 211×144×54 mm jest przeznaczony do montażu wewnątrz budynków lub w szafach sprzętowych, gdzie przestrzeń jest ograniczona.

Zalety

Multiswitch łączy wysoką izolację wejść z kompaktową metalową obudową, aby zmniejszyć zakłócenia elektromagnetyczne i zapewnić niezawodną dystrybucję sygnału. Konfiguracja z dziewięcioma wejściami obsługuje wiele kombinacji polaryzacji i pasm z konwerterów LNB lub wzmacniaczy dystrybucyjnych, a 16 wyjść umożliwia podłączenie wielu odbiorników bez dodatkowych rozgałęźników. Niski pobór mocy i standardowe napięcie sterujące umożliwiają integrację z typowymi instalacjami satelitarnymi.

Przeznaczenie

• Dystrybucja sygnałów satelitarnych do maksymalnie 16 odbiorników w domach lub małych budynkach mieszkalnych
• Instalacje wielosystemowe wymagające kilku wejść LNB (polaryzacje i pasma)
• Montaż wewnątrz budynków w szafach sprzętowych lub małych szafach rack
• Instalacje, w których preferowana jest kompaktowa obudowa i niezawodna metalowa obudowa

Kluczowe specyfikacje

• Liczba wejść: 9
• Liczba wyjść: 16
• Separacja między wejściami: 35 dB
• Napięcie sterujące/wejściowe: 9 V na wyznaczonych wejściach
• Pobór mocy: około 300 mA
• Materiał obudowy: metal
• Wymiary: 211 × 144 × 54 mm

Sposób użycia

Zamontuj JULTEC JRM1712M w suchym, wentylowanym miejscu wewnątrz budynku i przymocuj do powierzchni lub szafy sprzętowej za pomocą odpowiednich elementów montażowych. Podłącz do odpowiednich złączy wejściowych maksymalnie dziewięć źródeł sygnału satelitarnego (wyjścia z konwerterów LNB lub wyjścia z multiswitchy wyższego poziomu), przestrzegając przypisania polaryzacji i pasm. Za pomocą kabli koncentrycznych o odpowiedniej jakości i długości podłącz do portów wyjściowych maksymalnie szesnaście odbiorników. Zapewnij wymagane napięcie sterujące tam, gdzie jest to wskazane, i sprawdź poziomy zasilania i sygnału za pomocą miernika satelitarnego lub diagnostyki odbiornika, aby zagwarantować prawidłową dystrybucję i odbiór.

Zalecenia

Używaj wysokiej jakości kabli koncentrycznych i złączy, aby zachować integralność sygnału, unikaj prowadzenia kabli w pobliżu urządzeń elektrycznych wysokiej mocy i utrzymuj możliwie najkrótsze odcinki kabli. W przypadku instalacji z długimi odcinkami kabli lub marginalnymi poziomami sygnału rozważ zastosowanie wzmacniaczy pośrednich lub konwerterów LNB z przedwzmacniaczem, aby skompensować straty. Podczas montażu i podłączania urządzenia przestrzegaj lokalnych przepisów i zasad bezpieczeństwa.
