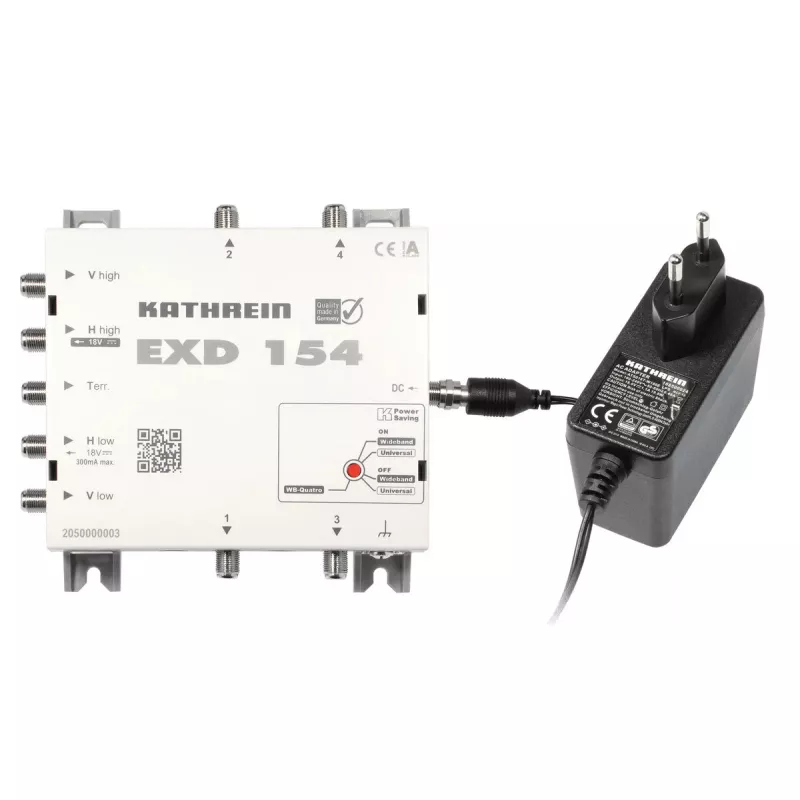

Multiswitch satelitarny Kathrein EXD 154 5 wejść 300-2350 MHz

Kathrein EXD 154 to kompaktowy multiswitch satelitarny z pięcioma wejściami, obsługujący częstotliwości wejściowe satelitarne od 300 do 2350 MHz oraz sygnały naziemne od 5 do 862 MHz. Zaprojektowany do instalacji wewnętrznej, zapewnia automatyczne wykrywanie pracy odbiornika i obsługuje dystrybucję jednoprzewodową dla maksymalnie 16 odbiorników na wyjście, gdy pozwalają na to standardy odbiornika i systemu. Urządzenie zawiera zintegrowany, wydajny zasilacz do podawania zasilania na LNB oraz wbudowany układ AGC do stabilizacji poziomów wyjściowych Sat IF.

Zalety

Multiswitch automatycznie rozpoznaje i dostosowuje się do wszystkich popularnych typów sygnalizacji (14/18 V, 0/22 kHz, DiSEqC 1.0) oraz obsługuje standardy jednoprzewodowe EN 50494 i EN 50607 (SCD2/JESS), w tym stosowanie kodu PIN w trybie jednoprzewodowym. Wejścia kompatybilne z szerokopasmowymi LNB umożliwiają pracę z szerokopasmowymi konwerterami LNB i systemami wieloogniskowymi, a tryb konwersji szerokopasmowego na Quatro pozwala EXD 154 emulować konwerter Quatro LNB do zasilania standardowego multiswitcha. Zintegrowany układ AGC zapewnia stałe poziomy wyjściowe, a wydajny, zabezpieczony przed zwarciem zasilacz dostarcza energię do konwerterów LNB. Funkcja oszczędzania energii wyłącza pobór, gdy wszystkie odbiorniki są wyłączone, i opcjonalnie może odłączać zasilanie konwerterów LNB.

Zastosowanie

• Małe i średnie instalacje telewizji satelitarnej w mieszkaniach lub domach
• Konfiguracje wykorzystujące szerokopasmowe konwertery LNB lub wieloogniskowe ustawienia satelitarne
• Dystrybucja jednoprzewodowa (unicable/JESS) do wielu odbiorników
• Montaż wewnętrzny tam, gdzie wymagane są kompaktowe wymiary i niski pobór mocy

Kluczowe dane techniczne

• Marka: Kathrein, model EXD 154 (MPN: 2050000003)
• Wejścia: 5
• Zakres częstotliwości wejściowych satelitarnych: 300–2350 MHz
• Zakres częstotliwości wejściowych naziemnych: 5–862 MHz
• Niski pobór prądu: 25 mA (wskazanie biegu jałowego z podsumowania)
• Wymiary (szer. × gł. × wys.): 215 × 43 × 148 mm
• Instalacja wewnętrzna, zintegrowany zasilacz LNB z zabezpieczeniem przeciwzwarciowym

Sposób użycia

Zamontuj multiswitch wewnątrz pomieszczenia i podłącz wejścia satelitarne oraz naziemne zgodnie z planem instalacji. W razie potrzeby zasil konwertery LNB z wbudowanego zasilacza. Podłącz odbiorniki lub sieć dystrybucyjną do wyjść. Urządzenie automatycznie wykryje sygnalizację odbiornika i wybierze odpowiedni tryb (sygnalizacja tradycyjna, DiSEqC lub jednoprzewodowa EN 50494 / EN 50607). W przypadku korzystania z szerokopasmowych konwerterów LNB włącz tryb szerokopasmowy na Quatro, aby zasilić dalszy standardowy multiswitch.

Zalecenia

W instalacjach wieloogniskowych lub szerokopasmowych upewnij się, że podłączone odbiorniki obsługują wybrany standard jednoprzewodowy (EN 50494 lub EN 50607/JESS) lub DiSEqC tam, gdzie jest to wymagane; sprawdź jakość kabli i uziemienie, aby zachować integralność sygnału i korzystać z funkcji AGC oraz oszczędzania energii w EXD 154.
