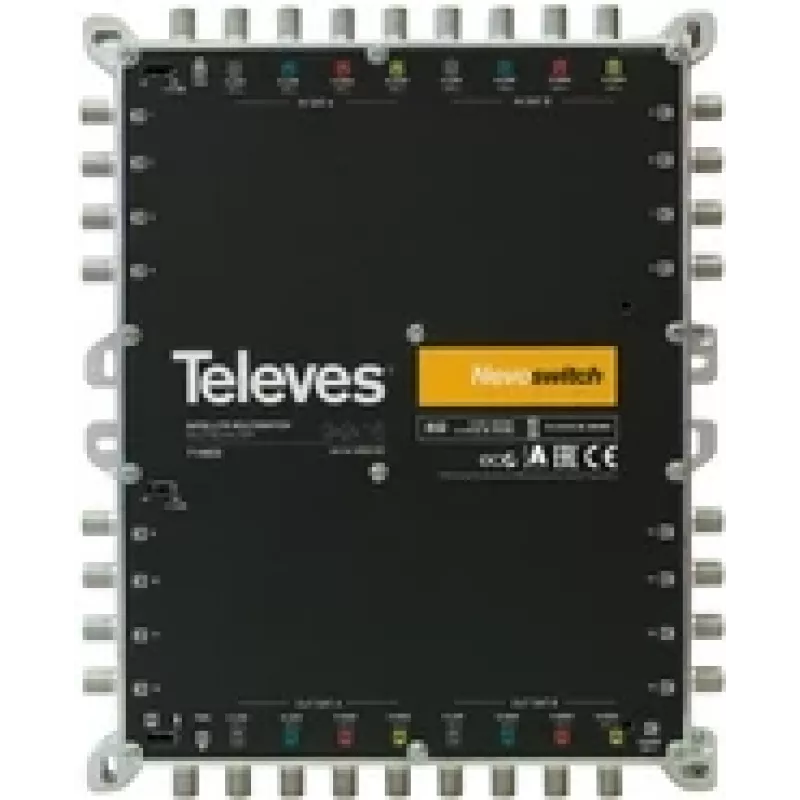

Multiprzełącznik satelitarny Televes 714603 9 wejść 25 wyjść

Multiprzełącznik satelitarny Televes 714603 zapewnia 9 wejść (jedno naziemne i osiem satelitarnych obsługujących cztery polaryzacje każde) oraz 25 wyjść do dystrybucji sygnałów satelitarnych i naziemnych. Obsługuje zakres częstotliwości 950–2400 MHz i pracuje z zasilaniem 12 V, co czyni go odpowiednim do instalacji wieloużytkownikowych, gdzie wymagany jest kompaktowy, profesjonalny multiprzełącznik.

Zalety

Urządzenie oferuje wybierane tłumienie 10 dB dla niskiego/wysokiego wzmocnienia dla każdej 8-użytkownikowej grupy, zdalne zasilanie przez VL i cyrkulację prądu między wejściami a kaskadami oraz kompatybilność z aplikacjami kanału zwrotnego. Jego europejski projekt i produkcja gwarantują stałą jakość wykonania i niezawodną dystrybucję sygnału na wszystkich 25 wyjściach.

Zastosowanie

• Budynki mieszkalne i wielorodzinne
• Dystrybucja satelitarna w małych i średnich biurach
• Wspólne instalacje zbiorcze z sygnałami naziemnymi i satelitarnymi
• Konfiguracje wymagające obsługi kanału zwrotnego

Kluczowe specyfikacje

• Model: Televes 714603
• Wejścia: 9 (1 naziemne + 8 satelitarnych)
• Wyjścia: 25
• Zakres częstotliwości: 950–2400 MHz
• Napięcie zasilania: 12 V
• Zakres poziomu sygnału: 90–112 dBμV
• Pobór prądu: 180 mA
• Wymiary (S×G×W): 206 × 29 × 255 mm
• Waga: 1,186 kg

Jak używać

Zainstaluj multiprzełącznik w suchym, wentylowanym miejscu i podłącz antenę naziemną do wejścia naziemnego, a dwie anteny satelitarne (lub wyjścia podwójnego LNB) do ośmiu wejść satelitarnych zgodnie z polaryzacją. Podłącz kable koncentryczne od wyjść multiprzełącznika do każdego gniazdka abonenckiego. Ustaw przełącznik 10 dB LG/HG w razie potrzeby, aby dostosować tłumienie wejścia satelitarnego dla grupy 8 użytkowników. Upewnij się, że urządzenie otrzymuje zasilanie 12 V i, jeśli to konieczne, włącz zdalne zasilanie przez VL, aby zasilać urządzenia poprzedzające.

Zalecenia

Używaj wysokiej jakości okablowania koncentrycznego i właściwego uziemienia, aby zminimalizować straty sygnału i utrzymać niezawodność systemu. W przypadku konfiguracji kaskadowych sprawdź cyrkulację prądu i spójność polaryzacji między jednostkami oraz unikaj przekraczania określonego zakresu poziomu wejściowego (90–112 dBμV), aby zapobiec przesterowaniu lub pogorszeniu wydajności.
