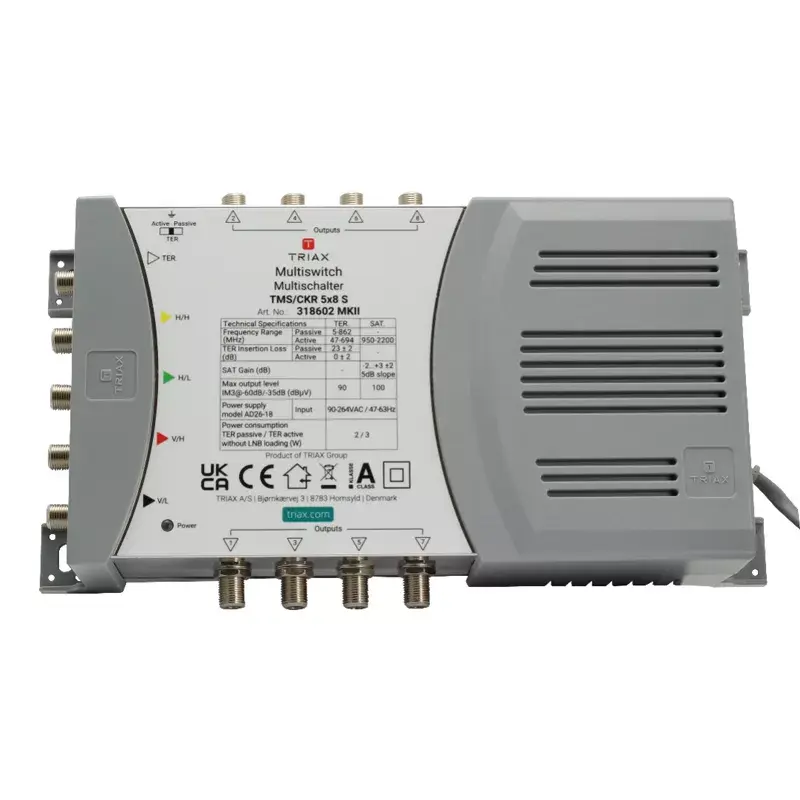

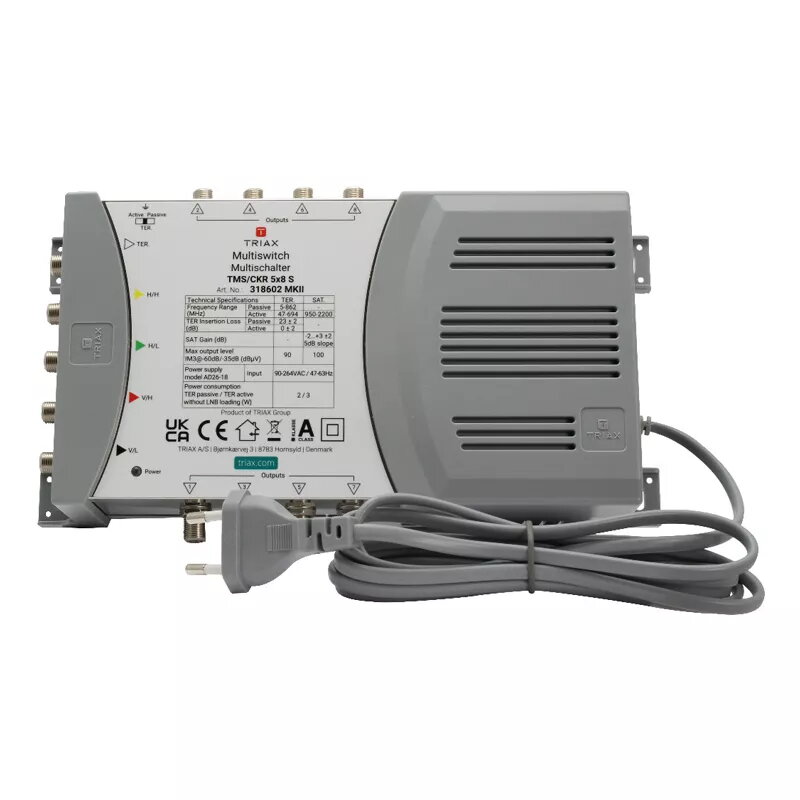

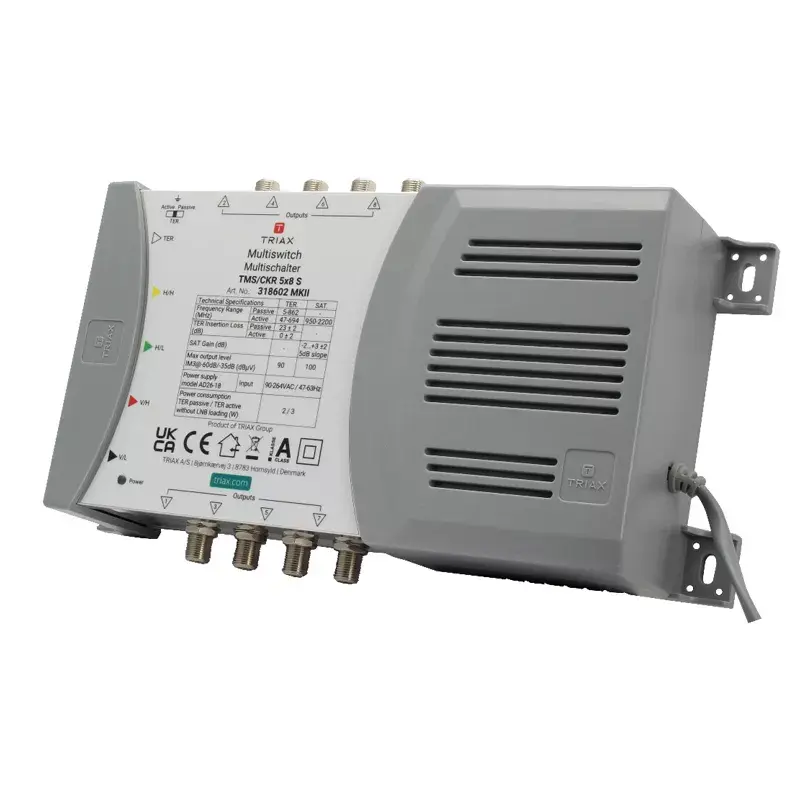

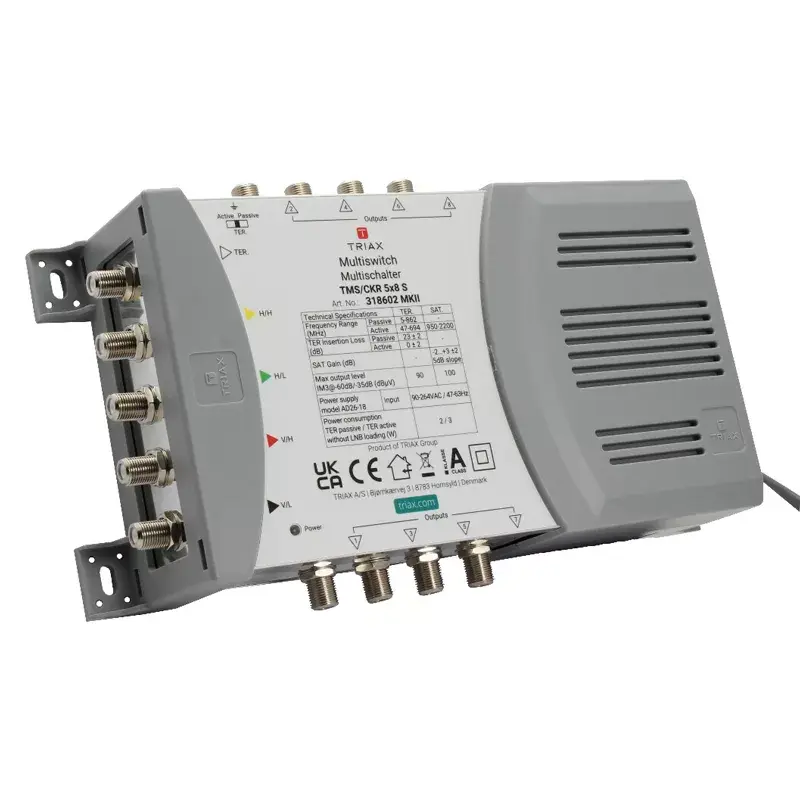

Multiprzełącznik satelitarny Triax 318602 5 wejść 8 wyjść

Multiprzełącznik satelitarny Triax 318602 to samodzielne urządzenie z 5 wejściami i 8 wyjściami, przeznaczone do dystrybucji sygnałów satelitarnych i naziemnych w małych i średnich instalacjach. Obsługuje jedną pozycję satelitarną i współpracuje z konwerterami Quad i Quattro. Kompaktowa obudowa (140 mm × 65 mm × 250 mm) i waga 0,735 kg sprawiają, że multiprzełącznik nadaje się do montażu w miejscach o ograniczonej przestrzeni, obsługując częstotliwości wejściowe od 950 do 2200 MHz oraz napięcie sieciowe 180–264 V.

Zalety

Urządzenie zapewnia niskie straty wtrąceniowe i wysoką izolację, co pozwala utrzymać jakość sygnału na ośmiu wyjściach, a niski pobór mocy i ochrona przed wyładowaniami elektrostatycznymi zwiększają niezawodność pracy. Jest zgodne z dyrektywą czerwony i objęte 6-letnią gwarancją, co odzwierciedla zaangażowanie Triax w niezawodność i innowacyjność. Funkcje przyjazne instalatorowi obejmują równomiernie rozmieszczone złącza F, kolorowe oznaczenia wejść oraz wskaźnik zasilania LED umożliwiający szybką kontrolę stanu.

Zastosowanie

• Małe i średnie instalacje satelitarne w budynkach wielomieszkaniowych lub komercyjnych
• Dystrybucja sygnałów z jednej pozycji satelitarnej do maksymalnie ośmiu odbiorników
• Systemy wykorzystujące konwertery Quad lub Quattro oraz dystrybucję sygnału naziemnego i satelitarnego

Kluczowe specyfikacje

• Model: Triax 318602 (TMS/CKR 5x8 S)
• Wejścia: 5 (satelitarne i naziemne)
• Wyjścia: 8
• Zakres częstotliwości wejściowych: 950–2200 MHz
• Napięcie zasilania: 180–264 V
• Pobór prądu: 50 mA
• Wymiary (szer. × gł. × wys.): 140 × 65 × 250 mm
• Waga: 0,735 kg
• Normy i zabezpieczenia: zgodność z czerwony, ochrona przed wyładowaniami elektrostatycznymi
• Gwarancja: 6 lat

Sposób użycia

Zamontuj multiprzełącznik w odpowiedniej obudowie lub na stabilnej powierzchni, zapewniając dostęp do zasilania sieciowego (180–264 V). Podłącz wejścia satelitarne i naziemne zgodnie z kolorowymi oznaczeniami i podłącz maksymalnie osiem wyjść odbiornika za pomocą złączy typu F. Upewnij się, że konfiguracja LNB (Quad lub Quattro) jest zgodna z okablowaniem systemu. Włącz urządzenie i sprawdź wskaźnik LED, aby potwierdzić działanie. Wykonaj pomiary poziomu sygnału w każdym odbiorniku i dostosuj trasowanie kabli lub wzmocnienie zgodnie z wymaganiami instalacji.

Zalecenia

Multiprzełącznik należy instalować wewnątrz pomieszczeń lub w szafie chroniącej przed warunkami atmosferycznymi, aby zachować ochronę przed wyładowaniami elektrostatycznymi i wydłużyć żywotność produktu. Używaj wysokiej jakości kabli koncentrycznych i utrzymuj jak najkrótsze trasy kablowe, aby zminimalizować straty wtrąceniowe; w przypadku długich odcinków rozważ zastosowanie wzmacniaczy liniowych lub symetryzacji pasywnej zgodnie z wymaganiami systemu.
