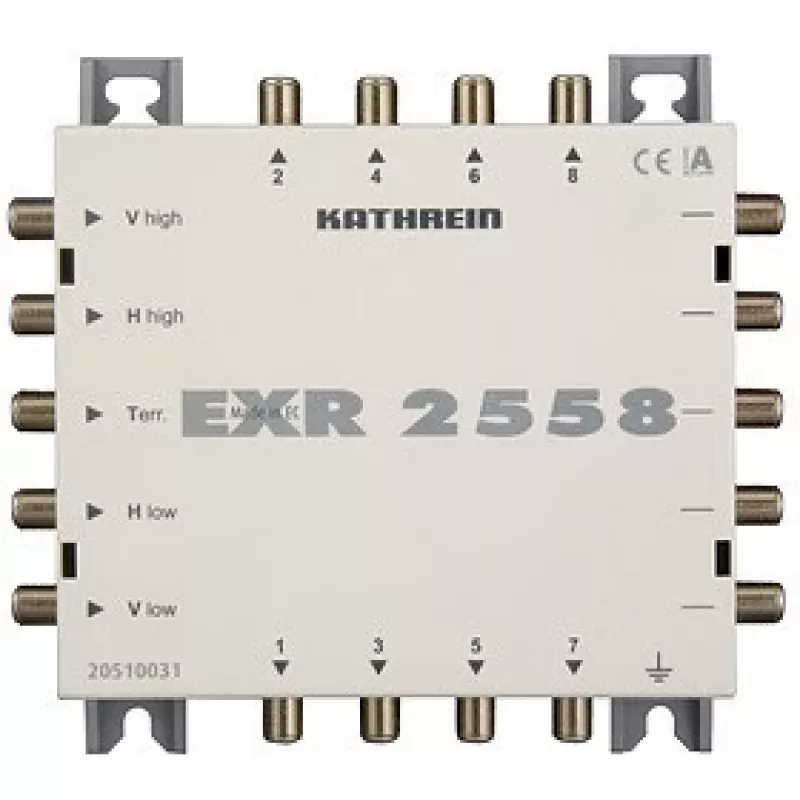

Multiswitch satelitarny Kathrein EXR 2558 szary

Multiswitch satelitarny Kathrein EXR 2558 szary to kompaktowe urządzenie wewnętrzne przeznaczone do dystrybucji czterech poziomów polaryzacji/pasm satelitarnych oraz sygnałów naziemnych do wielu odbiorników. Obsługuje zakres częstotliwości od 47 do 862 MHz, wykorzystuje złącza RF typu F i zapewnia jedno wejście naziemne, cztery wyjścia satelitarne oraz osiem wyjść abonenckich (sub). Urządzenie zawiera zintegrowany wzmacniacz i układ preemfazy, kompensujący tłumienie kabla, oraz utrzymuje dostępność sygnału naziemnego nawet przy wyłączonych odbiornikach satelitarnych. Pobór prądu wynosi około 20 mA, a wymiary to 159 x 148 x 43 mm przy wadze 0,45 kg. Wymaga zasilania prądem przemiennym w zakresie 198–253 V.

Zalety

Multiswitch umożliwia niezależny wybór pasm poziomych/pionowych oraz niskich/wysokich dla każdego odbiornika, wymagając przy tym tylko jednego kabla zstępującego na pojedynczy odbiornik (dwóch dla odbiorników twin). Może być łączony kaskadowo w celu rozbudowy systemu, zapewnia wysoki stopień izolacji między wyjściami redukujący przesłuchy oraz umożliwia zdalne zasilanie przez wejścia poziome niskie, podczas gdy pozostałe wejścia pozostają beznapięciowe dla kompatybilności z urządzeniami UAS 485/585. Zintegrowany wzmacniacz i preemfaza redukują straty sygnału związane z tłumieniem na długich odcinkach kabla koncentrycznego, a sygnały naziemne pozostają dostępne w paśmie biernym 5–862 MHz.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj multiswitch wewnątrz pomieszczeń i podłącz wyjścia LNB anteny satelitarnej oraz antenę naziemną do odpowiednich wejść, używając złączy koncentrycznych typu F. Podłącz odbiorniki do wyjść abonenckich; każdy pojedynczy odbiornik wymaga jednego kabla zstępującego, a odbiorniki twin wymagają dwóch. W razie potrzeby połącz kaskadowo dodatkowe multiswitche, łącząc odpowiednie wejścia/wyjścia zgodnie z projektem systemu. Zapewnij zasilanie sieciowe prądem przemiennym (198–253 V); zdalne zasilanie urządzenia jest możliwe przez wejścia poziome niskie, przy zachowaniu beznapięciowości pozostałych wejść dla kompatybilności ze sprzętem UAS 485/585.

Zalecenia

Aby utrzymać jakość sygnału na długich odcinkach kabla koncentrycznego, używaj dobrej jakości kabla RG-6 lub równoważnego i postępuj zgodnie z ustawieniami preemfazy i wzmacniacza urządzenia. Zapewnij prawidłową polaryzację i bezpieczne połączenia typu F; w przypadku większych instalacji zaplanuj stopnie kaskadowe i zasilanie, aby uniknąć przeciążenia pojedynczego punktu zasilania.
