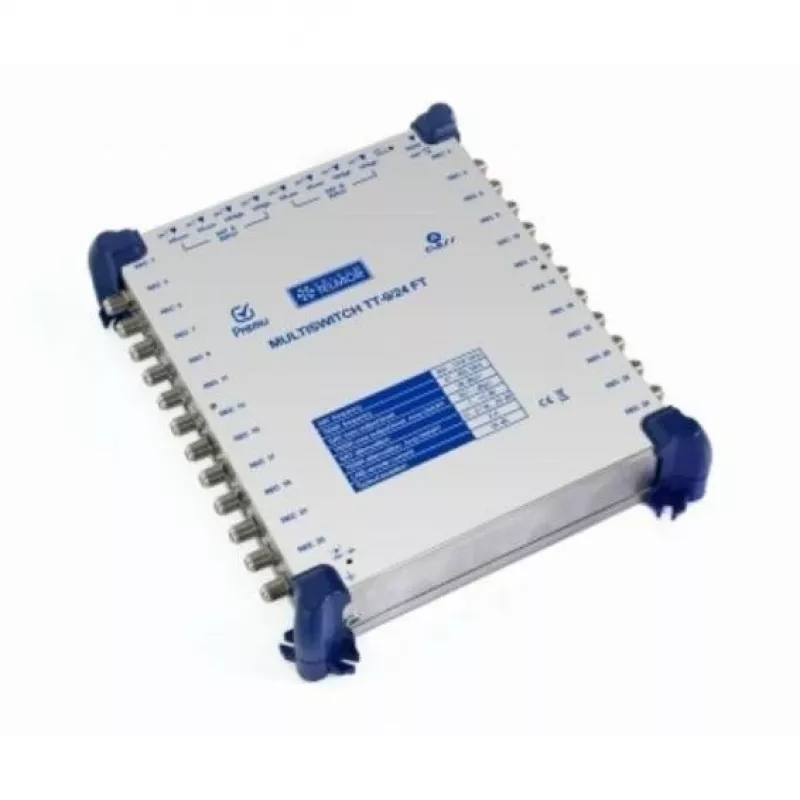

Telmor TT 9/24 FT Classic Terminal Multiswitch z Zasilaczem

Dystrybucja sygnałów satelitarnych i naziemnych do wielu odbiorników w budynku często prowadzi do utraty sygnału, zakłóceń i skomplikowanego okablowania. Telmor TT 9/24 FT Classic rozwiązuje ten problem, łącząc sygnały z maksymalnie ośmiu polaryzacji satelitarnych i jednego źródła naziemnego, a następnie dostarczając je w czystej postaci do 24 wyjść abonenckich. Jako multiswitch końcowy jest ostatnim punktem dystrybucji w systemie kaskadowym, zapewniając każdemu podłączonemu odbiornikowi silny, izolowany sygnał.

Dla kogo jest przeznaczony

Ten multiswitch jest idealny dla instalatorów i właścicieli nieruchomości, którzy instalują dystrybucję telewizji satelitarnej w średnich i dużych budynkach mieszkalnych, hotelach lub biurach. Sprawdza się w systemach wykorzystujących LNB Quattro i antenę naziemną, gdzie do 24 tunerów potrzebuje niezależnego dostępu do wszystkich kanałów bez zakłóceń.

Główne cechy

• Multiswitch końcowy z 8 wejściami satelitarnymi (2x LNB Quattro) i 1 wejściem naziemnym
• 24 wyjścia abonenckie złączami typu F
• Zintegrowany zasilacz AC 230V / 50Hz zapewniający niezawodne działanie
• Sterowanie DiSEqC 2.0 (kompatybilne z 1.0 i 1.1) dla zaawansowanego przełączania satelitarnego
• Wysoka izolacja (>30 dB) między wszystkimi ścieżkami zapobiegająca przesłuchom
• Szeroki zakres częstotliwości: satelita 950-2150 MHz, naziemny 47-862 MHz
• Kompaktowa konstrukcja ułatwiająca instalację w szafach dystrybucyjnych

Specyfikacje

• Typ multiswitcha: końcowy
• Wejścia satelitarne: 8 (2x LNB Quattro)
• Wejścia naziemne: 1
• Wyjścia abonenckie: 24
• Zakres częstotliwości satelitarnych: 950-2150 MHz
• Zakres częstotliwości naziemnych: 47-862 MHz
• Wzmocnienie ścieżki satelitarnej: -2 do 2 dB
• Wzmocnienie ścieżki naziemnej: -10 do -6 dB
• Maksymalny poziom wyjściowy satelity: 100 dBµV (IMD3 -35 dB)
• Maksymalny poziom wyjściowy naziemny: 85 dBµV (IMD3 -60 dB)
• Zasilanie LNB: 18V, maks. 500 mA
• Zasilanie: Zintegrowane AC 230V / 50Hz
• Sterowanie DiSEqC: DiSEqC 2.0 (kompatybilne z 1.0, 1.1)
• Typ złącza: F
• Izolacja SAT-SAT: >30 dB
• Izolacja SAT-TER: >30 dB
• Izolacja wyjście-wyjście: >30 dB
• Pobór mocy: 10 W typowo

Wskazówki

Aby uzyskać optymalną wydajność, używaj wysokiej jakości kabli koncentrycznych z odpowiednim ekranowaniem i upewnij się, że wszystkie złącza F są dokładnie dokręcone. Podczas kaskadowania wielu multiswitchy, podłącz linie magistralne z poprzedniego urządzenia do wejść satelitarnych i naziemnych tego urządzenia końcowego. Zawsze przestrzegaj lokalnych przepisów elektrycznych i używaj ochronnika przepięciowego dla zasilania AC, aby zabezpieczyć się przed skokami napięcia.
