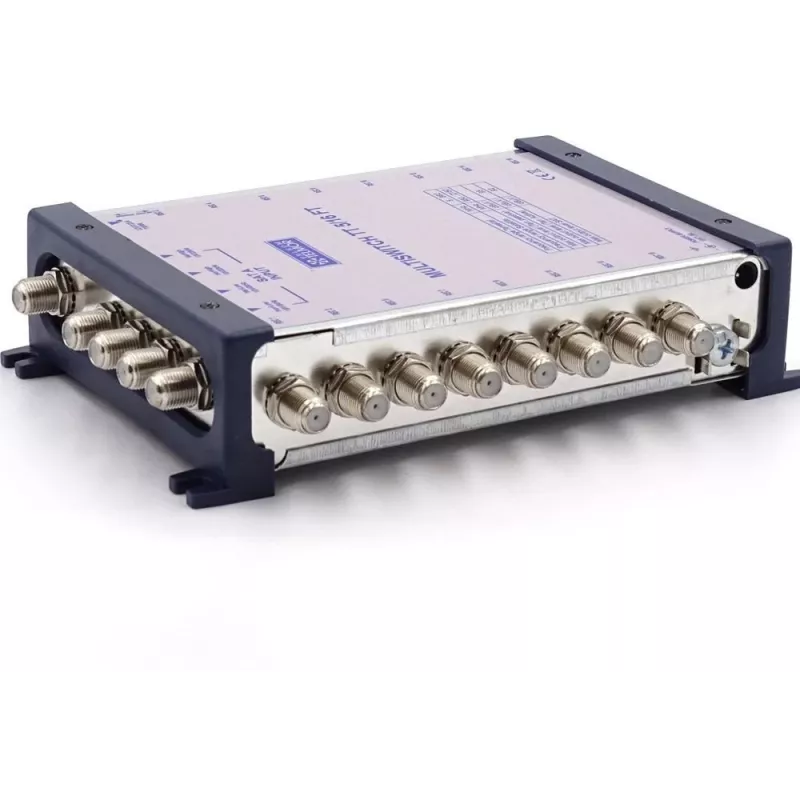

TELMOR Multiswitch TT 5/16 Terminal 4 SAT Inputs 16 Outputs

TELMOR Multiswitch TT 5/16 to wysokowydajny multiswitch terminalowy przeznaczony do dystrybucji sygnałów satelitarnych i naziemnych w nowoczesnych budynkach wielorodzinnych. Dzięki 4 wejściom SAT (HL, HH, VL, VH) i 1 wejściu naziemnemu zapewnia 16 wyjść abonenckich, co czyni go idealnym rozwiązaniem dla średnich i dużych instalacji. Urządzenie obsługuje sterowanie DiSEqC 2.0/1.0 i pracuje w pełnym zakresie częstotliwości IF SAT (950-2150 MHz) oraz TER (47-862 MHz). Kompaktowa konstrukcja terminalowa umożliwia łatwą integrację z istniejącymi sieciami dystrybucyjnymi.

Zalety

• Obsługa do 16 abonentów z indywidualną dystrybucją sygnału
• Zgodność z DiSEqC 2.0/1.0 dla zaawansowanego sterowania satelitarnego
• Wysoka izolacja między wejściami i wyjściami minimalizuje zakłócenia
• Możliwość zasilania przez odbiornik lub opcjonalny zewnętrzny zasilacz dla elastyczności
• Solidne złącza typu F zapewniają niezawodną transmisję sygnału

Zastosowanie

• Budynki mieszkalne i wielorodzinne wymagające dystrybucji sygnałów satelitarnych i naziemnych
• Instalacje wymagające multiswitcha terminalowego do łatwej integracji
• Systemy wykorzystujące LNB i anteny sterowane DiSEqC

Kluczowe specyfikacje

• Liczba wejść SAT: 4 (HL, HH, VL, VH)
• Liczba wejść TER: 1
• Liczba wyjść abonenckich: 16
• Zakres częstotliwości IF SAT: 950 - 2150 MHz
• Zakres częstotliwości TER: 47 - 862 MHz
• Wzmocnienie IF SAT (abonent): 0 dB (±2 dB)
• Wzmocnienie TER (abonent): -2 dB (±2 dB)
• Izolacja wejść IF SAT: >30 dB
• Izolacja wejść TER: >30 dB
• Izolacja wyjść abonenckich: >25 dB
• Maksymalny poziom wyjściowy (SAT): 95 dBµV
• Maksymalny poziom wyjściowy (TER): 85 dBµV
• Protokół sterowania: DiSEqC 2.0 / 1.0
• Napięcia przełączania: 13V / 18V
• Tony przełączania: 0 kHz / 22 kHz
• Zasilanie: przez odbiornik / zewnętrzny zasilacz (opcjonalnie)
• Pobór prądu (z odbiorników): < 100 mA
• Typ złącza: F-type
• Typ multiswitcha: terminalowy
• Temperatura pracy: -20°C do +50°C

Zalecenia

Aby uzyskać optymalną wydajność, należy używać wysokiej jakości złączy typu F i zapewnić prawidłowe uziemienie. Multiswitch może być zasilany przez dowolny podłączony odbiornik; w przypadku użycia więcej niż 16 odbiorników zalecany jest zewnętrzny zasilacz. Urządzenie jest kompatybilne ze wszystkimi standardowymi urządzeniami DiSEqC 2.0/1.0.
