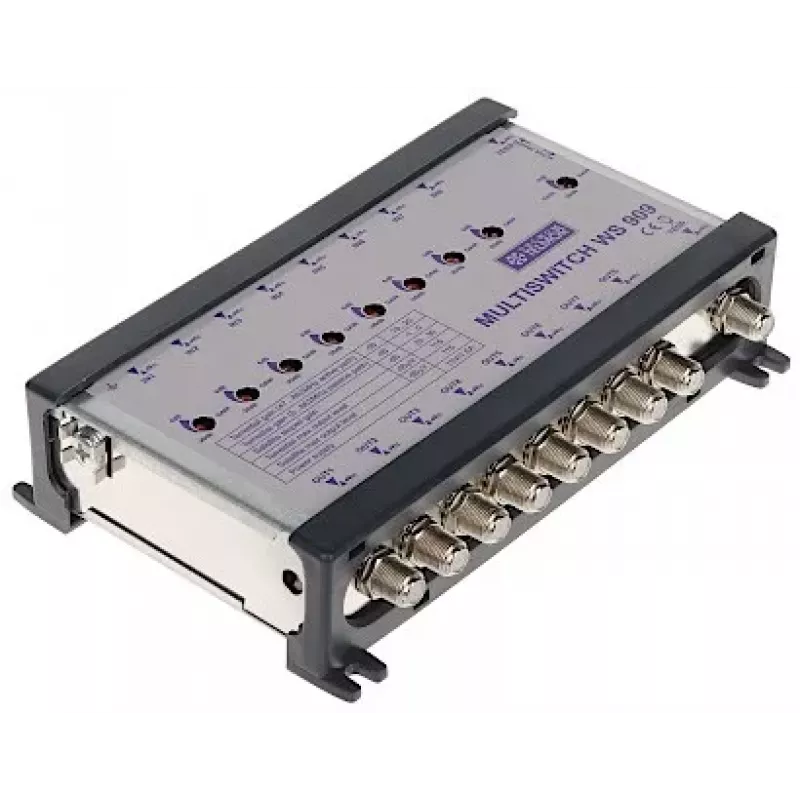

TELMOR Multiswitch Bus Amplifier WS-909 9 In / 9 Out

Wzmacniacz magistrali multiswitch TELMOR WS-909 to wysokowydajny wzmacniacz rozdzielczy przeznaczony do kaskadowych systemów SAT IF. Posiada 8 wejść SAT IF i 1 wejście telewizji naziemnej, z odpowiadającymi im wyjściami, co daje łącznie 9 wejść i 9 wyjść. Wzmacniacz zapewnia niezawodną dystrybucję sygnału przy niskim poziomie szumów i wysokim wzmocnieniu, co czyni go idealnym do budynków wielorodzinnych i instalacji komercyjnych.

Zalety

• Obsługa do 8 sygnałów SAT IF plus telewizja naziemna
• Wysokie wzmocnienie 20 dB dla SAT IF i 15 dB dla telewizji naziemnej
• Niski współczynnik szumów (<8 dB SAT, <10 dB naziemna) dla czystej jakości sygnału
• Przejście DC na liniach SAT IF do zasilania LNB
• Kompaktowa konstrukcja do montażu na ścianie dla łatwej instalacji

Zastosowanie

• Budynki mieszkalne wielorodzinne
• Hotele i obiekty hotelarskie
• Komercyjne systemy dystrybucji satelitarnej
• Kaskadowe sieci SAT IF

Kluczowe specyfikacje

• Typ produktu: Wzmacniacz magistrali multiswitch
• Konfiguracja wejść: 8x SAT IF, 1x telewizja naziemna
• Konfiguracja wyjść: 8x SAT IF, 1x telewizja naziemna
• Zakres częstotliwości SAT IF: 950 - 2150 MHz
• Zakres częstotliwości telewizji naziemnej: 47 - 862 MHz
• Wzmocnienie SAT IF: 20 dB (±2 dB)
• Wzmocnienie telewizji naziemnej: 15 dB (±2 dB)
• Maksymalny poziom wyjściowy (SAT IF): 105 dBµV
• Maksymalny poziom wyjściowy (telewizja naziemna): 100 dBµV
• Współczynnik szumów (SAT IF): < 8 dB
• Współczynnik szumów (telewizja naziemna): < 10 dB
• Impedancja wejścia/wyjścia: 75 Ohm
• Typ złącza: F-type
• Napięcie zasilania: 18V DC
• Pobór mocy: < 200 mA
• Przejście DC dla LNB: Tak (na liniach SAT IF)
• Montaż: Na ścianę
• Temperatura pracy: -20 do +50 °C

Zalecenia

Aby uzyskać optymalną wydajność, należy używać wysokiej jakości złączy typu F i zapewnić prawidłowe uziemienie. Wzmacniacz jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
